MyQ CAPXLV2 - Vue Densemble de la Carte de Contrôle de la Porte

6

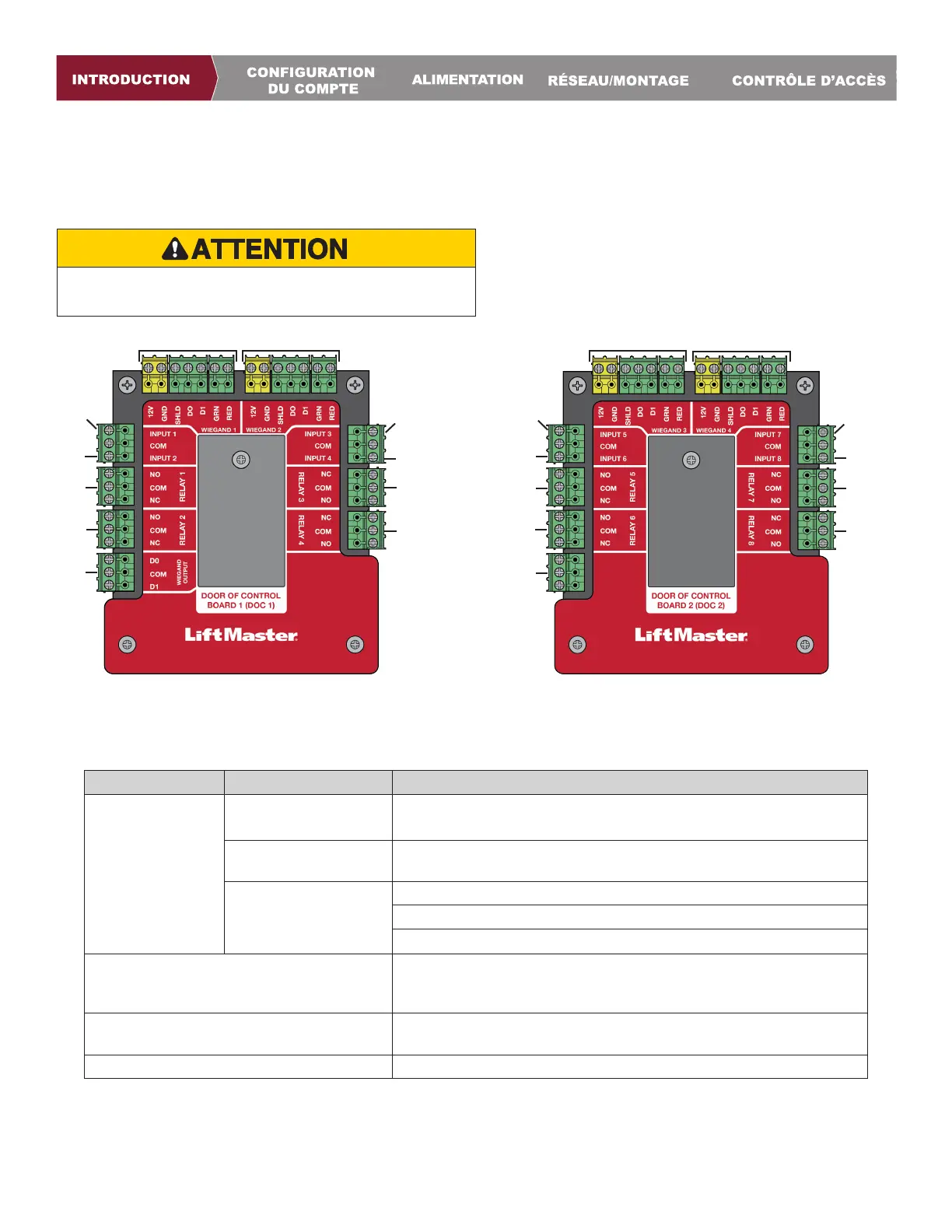

Vue d’ensemble de la carte de contrôle de la porte
Le CAPXLV2 dispose d’une combinaison d’entrées/sorties de contrôle d’accès sur la porte de la(des) carte(s) de contrôle qui
fonctionnent conjointement pour contrôler jusqu’à 4points d’accès chacune, de sorte que le CAPXLV2 peut contrôler jusqu’à 8points
d’accès au total.
ENTRÉE/SORTIE TYPE (CONFIGURABLE) UTILISÉ POUR
Entrées surveillées REX
(Demande de sortie)
Détecteurs de boucle de sortie libre externe, boutons REX et détecteurs de
proximité
Knox-Box En cas d’urgence (médicale ou incendie), le service de secours incendie est
en mesure d’entrer.
Statut Capteurs de porte détectant tout entrebâillement de la porte.
Opérateurs de portail supervisés détectant l’absence de fermeture.
Opérateurs de portail supervisés détectant l’absence d’ouverture.
Relais Opérateur de portail, gâches, shunt d’alarme, serrures magnétiques et
éclairage (pour le contrôle uniquement - l’alimentation doit être assurée par
une source externe)
Entrée Wiegand Lecteurs de proximité (l’alimentation Wiegand 12Vcc est réservée aux
lecteurs, ne les utilisez pas pour alimenter d’autres dispositifs externes).
Sortie Wiegand Activité d’octroi d’accès pour l’intégration avec d’autres systèmes d’accès
Wiegand 1
Wiegand 2 Wiegand 3
Wiegand 4
Entrée
surveillée 5
Entrée
surveillée 6
Entrée
surveillée 3
Entrée
surveillée 4
Relais 1
Relais 3
Relais 2
Relais 5
Relais 6
Relais 4
Relais 7
Relais 8
Entrée
surveillée 7
Entrée
surveillée 8
Entrée
surveillée 1
Entrée
surveillée 2
Sortie
Wiegand
Sortie
Wiegand
REMARQUE: Seuls les protocoles Wiegand 26bits et OSDP sont compatibles avec les installations UL.
N’utilisez PAS le port de sortie d’alimentation 12V Wiegand pour
alimenter autre chose que les lecteurs de proximité Wiegand.
REMARQUE: Les entrées surveillées peuvent
fonctionner dans l’une des configurations
suivantes : Rex, Knox-Box, ou statut.
