Acceso a la compuerta (cableado)

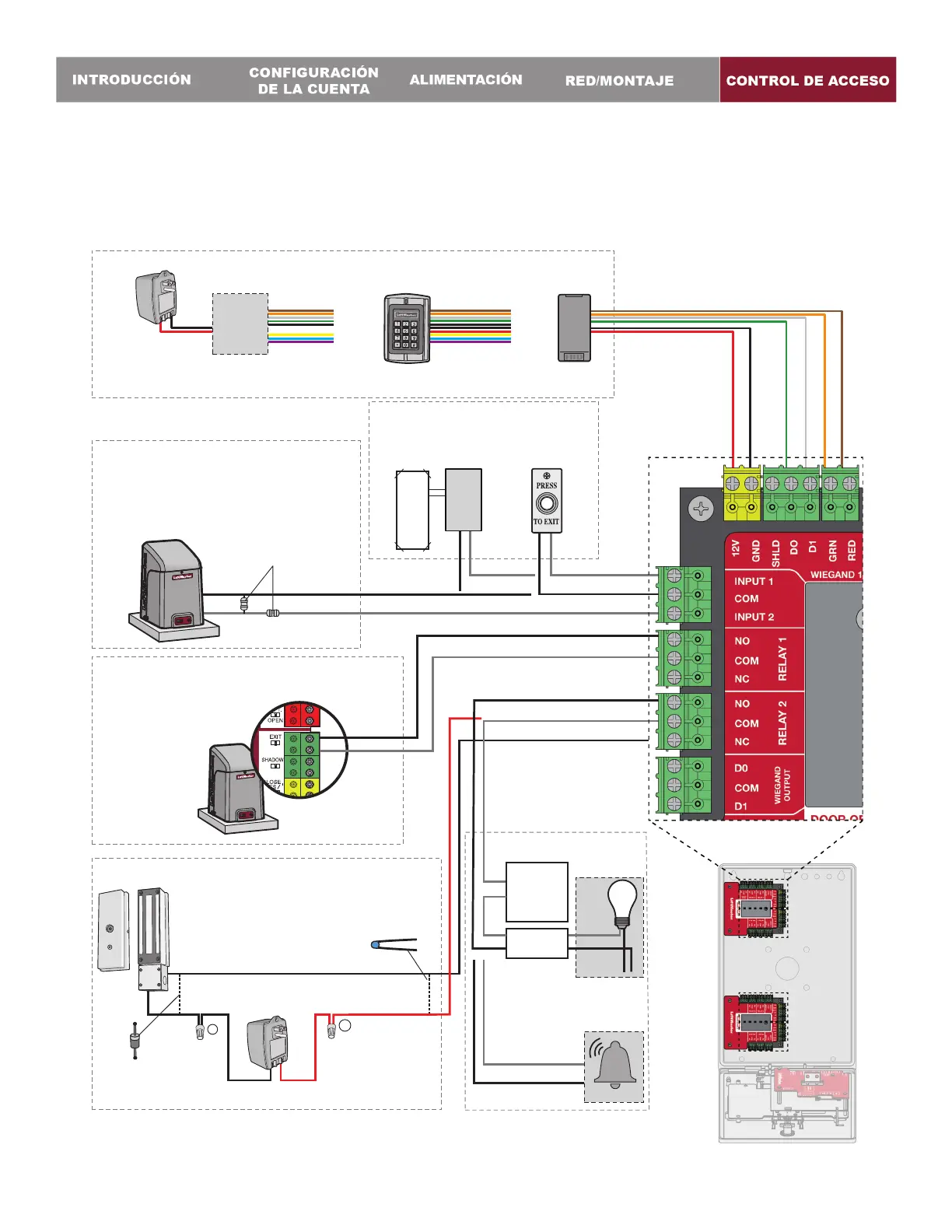

Desconecte la alimentación ANTES de realizar las conexiones eléctricas. A continuación, se muestra un ejemplo de configuración
del cableado para el acceso a la compuerta. El acceso a la compuerta se puede conectar por cable a los relés 1, 2, 3 o 4 en la tarjeta de
control de la puerta. Los operadores de compuertas LiftMaster
®
Security+ 2.0
®
se pueden programar de modo que se comuniquen de
forma inalámbrica en lugar de utilizar una conexión por cable (consulte la siguiente página). Las funciones de los puertos de entrada y
salida del CAPXLV2 se pueden configurar por medio del portal web de la Comunidad myQ. A continuación, se muestra el ejemplo de un
caso de uso de las conexiones a varios dispositivos externos.
+
–
NOTA: La longitud de los cables sin apantallar
debe ser mínima para evitar el ruido eléctrico.
BOTÓN
PULSADOR
OPERADOR DE COMPUERTA
(conecte al interruptor de límite de cierre auxiliar.
Consulte el manual del operador de la compuerta)
TRABA
MAGNÉTICA
LED ROJO - marrón LED VERDE - naranja DATA 1 - blanco DATA 0 - verde TIERRA - negro 12 Vcc – rojo
LECTOR
O
TECLADO NUMÉRICO
O
Resistencia EOL (fin de línea)
(1000 ohmios)
DETECTOR DE BUCLE
DE SALIDA LIBRE
EXTERNO
Para alimentación CC:
Instale un diodo 1N4005 o
uno equivalente
Utilice 18-22 AWG
Alimentación para la traba
magnética (no incluida)
NO utilice la fuente de
alimentación para el
controlador
Para alimentación CA:
Instale un varistor de óxido metálico
Siemens S10K30MOV (incluido) o
uno equivalente
SOLICITUD DE SALIDA
TIERRA
ESTADO
NORMALMENTE ABIERTO
COMÚN
COMÚN
NORMALMENTE CERRADO
NORMALMENTE CERRADO
COMÚN
O
SOLICITUD DE SALIDA
WIEGAND
ESTADO
RELÉ PRIMARIO
*RELÉ AUXILIAR
OPERADOR DE COMPUERTA
COMÚN
SALIDA
NORMALMENTE ABIERTO
DERIVACIÓN
DE ALARMA
LUZ
NORMALMENTE ABIERTO
COMÚN
CARGA
LÍNEA
RELÉ AUXILIAR
O
NEUTRO
Los operadores de
compuertas LiftMaster
®
Security+ 2.0
®
se pueden
programar de modo que
se comuniquen de forma
inalámbrica en lugar de
utilizar una conexión por
cable. Consulte la página
siguiente.
* NOTA: UL no evaluó la TRABA
MAGNÉTICA ni la DERIVACIÓN
DE ALARMA.
(No aplicable a las conexiones
de operadores de compuerta inalámbricos)
ANTENA de RFID
con salida Wiegand
Alimentación para
ANTENA RFID (no incluida)
NO utilice la fuente de
alimentación para
el controlador
NOTA: NO utilice
alimentación de
alto voltaje en la
carcasa CAPXL.
Relé de
aislamiento
Fuente de
alimentación
de baja
tensión
NOTA: Para el teclado
numérico KPR2000, conecte
los cables rosa y negro (conexión a tierra).
NOTA: Para el lector RFID de LiftMaster,
siga el diagrama de cableado del manual
de LMSC1000.
NOTA: Cuando realice el
cableado de un lector
inteligente de LiftMaster,
siga los colores del
diagrama de cableado
de la guía de instalación
del lector inteligente.
No utilice aquí la
guía de colores.
