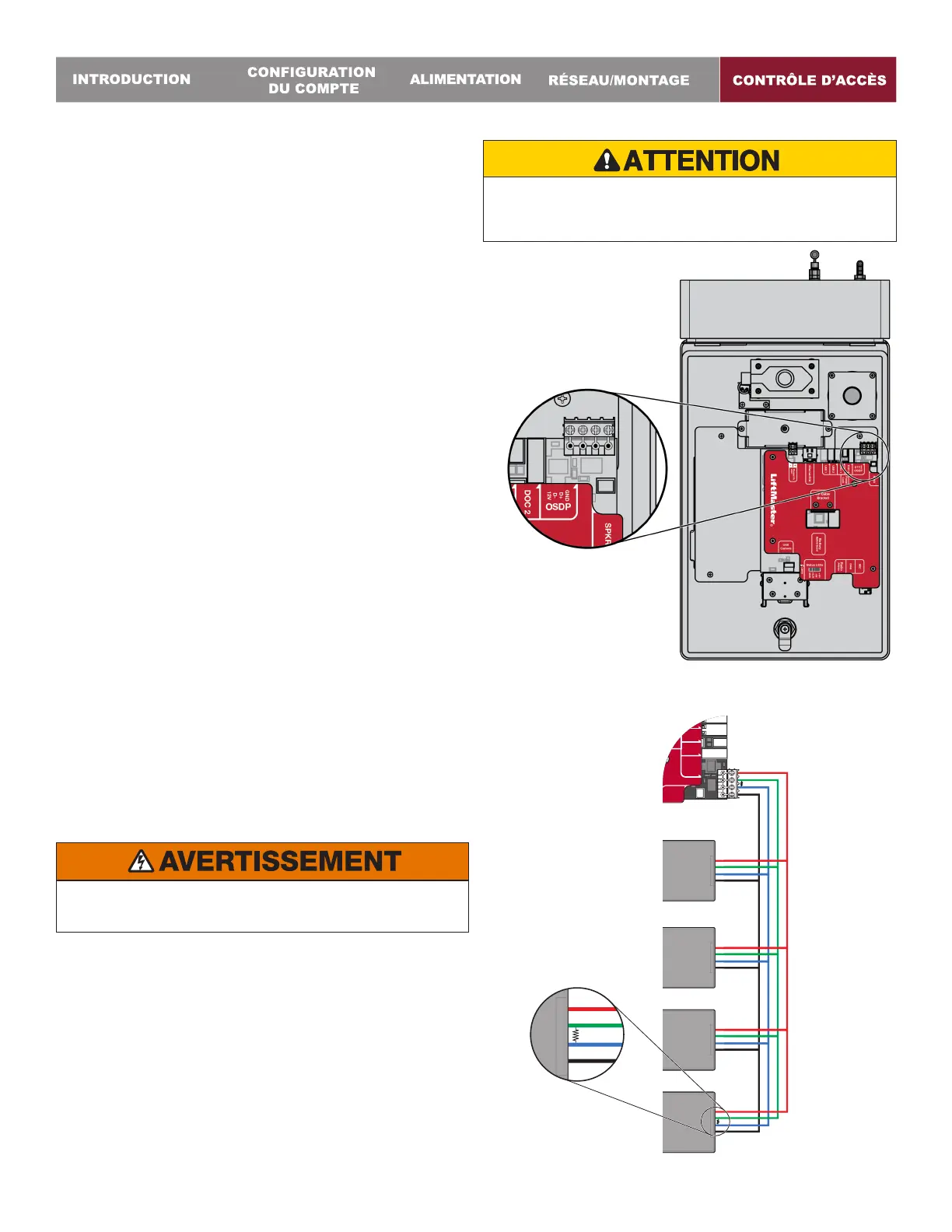

Lecteur de cartes OSDP
Le CAPXLV2 est conçu pour être connecté à un ou plusieurs
lecteurs OSDP. Le lecteur OSDP doit être installé en suivant les
étapes suivantes.
1. Débranchez le CAPXLV2.
2. Préparez les câbles RS-485 avant la connexion en ajoutant les
résistances d’adaptation (100ohms) aux deux extrémités du
câble.
3. Connectez une extrémité des câbles RS-485 et de l’alimentation
12VCC au connecteur OSDP de la carte principale du CAPXLV2.
4. Mettez le CAPXL2 sous tension et assurez-vous qu’il est en
mode administrateur.
5. Allez dans l’onglet OSDP en mode administrateur.
6. Activez Enable Install New Reader (Valider l’installation d’un
nouveau lecteur).
7. Assurez-vous que le nouveau lecteur OSDP a l’adresse par défaut
0 en suivant les recommandations du fabricant. Si ce n’est
pas le cas, connectez le lecteur OSDP à la ligne d’alimentation
de 12V et à GND (terre), utilisez la carte de configuration
(5044-FEA-OSDP-018) pour régler les paramètres par défaut,
puis déconnectez la ligne d’alimentation de 12V.
8. Connectez le nouveau lecteur OSDP aux câbles RS-485.
9. Le CAPXLV2 doit découvrir le lecteur connecté et créer le lecteur
dans myQB. Le lecteur doit faire passer sa DEL à l’orange et
émettre trois bips. Le lecteur OSDP est maintenant installé.
10. Pour installer d’autres lecteurs OSDP, suivez les étapes 7 à 9
pour chaque nouveau lecteur OSDP.
La désinstallation ou la suppression de l’OSDP doit suivre les étapes
suivantes:
1. Assurez-vous que le lecteur OSDP à supprimer est connecté au
RS-485.
Ne déconnectez jamais le lecteur OSDP avant de le désinstaller
ou de le supprimer à partir de l’interface d’administration.
2. Allez dans l’onglet en mode administrateur
3. Sélectionnez le lecteur OSDP à supprimer de la liste des lecteurs
connectés
4. Cliquez sur le bouton Delete (supprimer).
5. Cliquez sur Delete (supprimer) dans la page de confirmation
6. Vérifiez que le lecteur supprimé n’est pas affiché dans la rubrique
Connected Readers (lecteurs connectés).
7. Déconnectez le lecteur supprimé du câble RS485 et de la ligne
d’alimentation de 12V.
Le CAPXLV2 ne peut installer qu’un seul lecteur OSDP à la fois.
Vous devez effectuer les étapes 7 à 9 pour un lecteur OSDP avant
de connecter un autre nouveau lecteur OSDP aux câbles RS-485.
