MyQ CAPXLV2 - Montaje del CAPXLV2

12
1. Fije la junta de cuello de cisne (suministrada) si se realiza el montaje
al cuello de cisne.
2. Monte el CAPXLV2 de forma segura en una superficie plana o en
un pedestal con el herraje adecuado para pasar el cableado por los
troqueles adecuados. Se recomienda el uso de herrajes de acero
inoxidable para montar el CAPXLV2. El uso de herrajes galvanizados
puede ocasionar corrosión galvánica.
NOTAS:
• Asegúrese de que la cubierta se pueda abrir completamente para poder acceder una vez que finalice la instalación.
• Cumplimiento de la ADA: Cuando monte el CAPXLV2 en una entrada peatonal, para cumplir con la ADA, monte la parte
superior de la pantalla del CAPXLV2 a una altura no superior a 54pulgadas del suelo.
• Los pernos de seguridad del montaje en pedestal no deben exceder la longitud máxima de 1.5”.
• Para el montaje en superficie y empotrado, utilice la longitud de perno adecuada que fije por completo CAPXLV2 a la
superficie. La longitud variará en función de la superficie de la pared.
• Para el montaje de CAPXLV, consulte la cantidad, el tipo, la longitud y el diámetro de los tornillos recomendados en la
tabla.
CONFIGURACIÓN DE MONTAJE CANTIDAD TIPO/LONGITUD/DIÁMETRO
Montaje de pedestal 4 Metal/28.62mm/6.11mm
Montaje empotrado/en superficie 4 Metal/Longitud*/4.12mm
*Para las aplicaciones de montaje empotrado/superficial, las longitudes de tornillo recomendadas son 13.54mm,
16.56mm, 19.72mm y 22.76mm.
Montaje del CAPXLV2
2
QUÉ HACER
Asegúrese de que el cableado interno se
encuentre dentro del chasis antes de cerrar el
panel delantero del CAPXLV2 para evitar que
ingrese humedad.

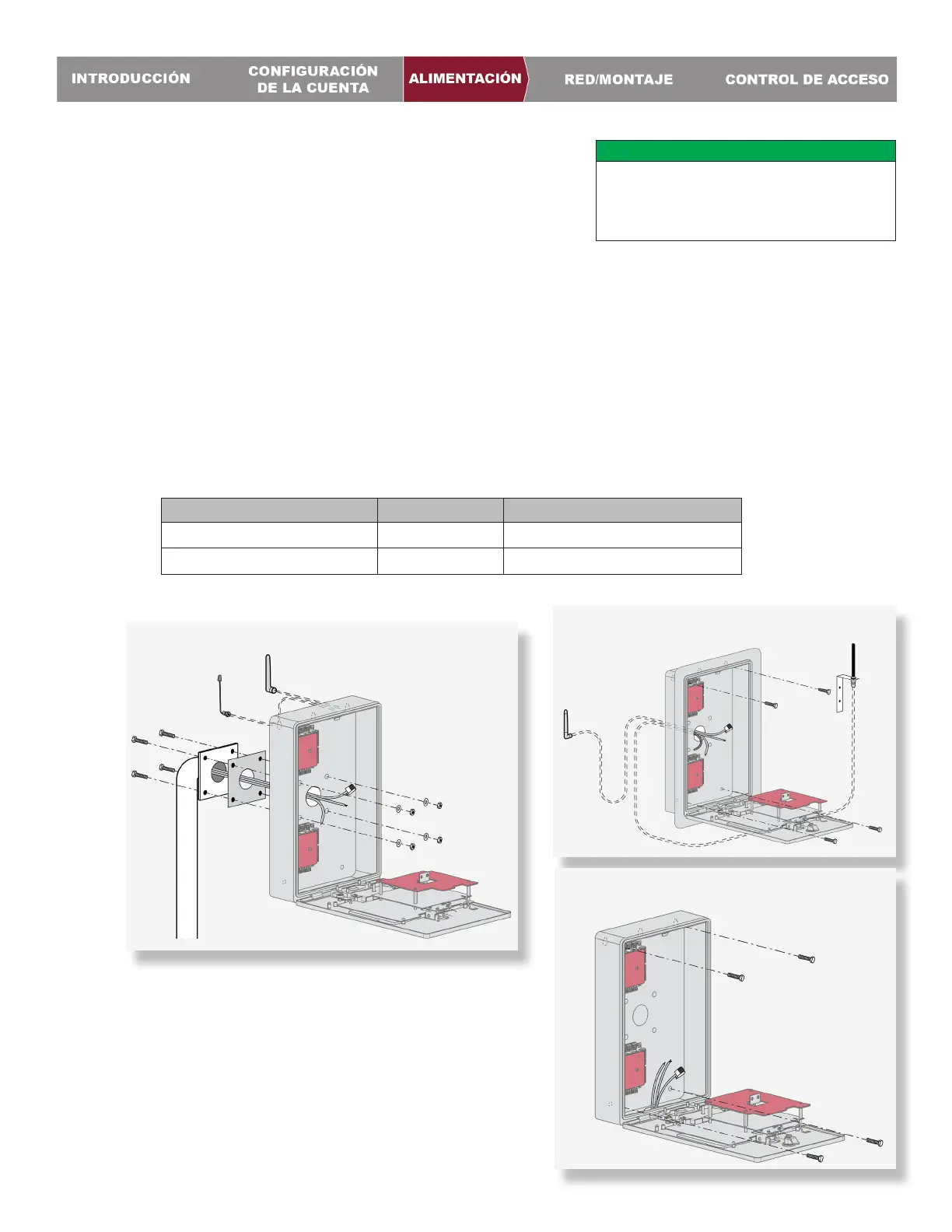

Montaje en pedestal
Montaje empotrado
Montaje en superficie
