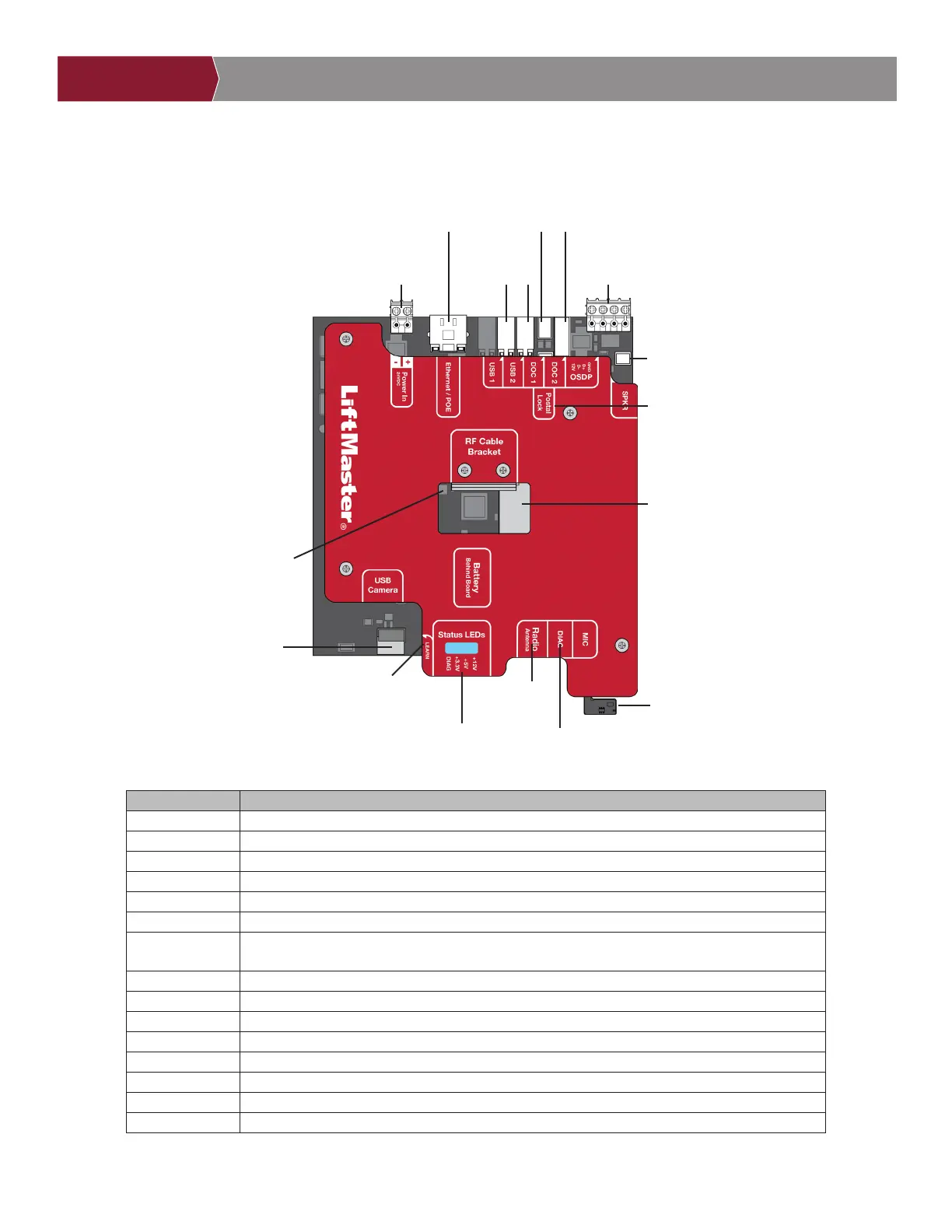

Main Board Overview
INPUT/OUTPUT USED FOR
Power In Connect to external 24v power supply
Ethernet/PoE Connect Ethernet Switch or Router for 10/100BaseT or PoE Injector for PoE power via RJ45
USB1 Reserved for future use
USB2 Reserved for future use
DOC 1 Connect to Door of Control Board 1
DOC 2 Connect to Door of Control Board 2
OSDP Connect RS-485 bus that can connect up to 8 OSDP readers in daisy chain within 1000 ft and
provide 12v power to the connected OSDP readers.
Postal Lock Connect to Postal Lock
SPKR Connect to the built-in Speaker
WiFi Antenna Connect to external WiFi antenna
USB Camera Connect to the built-in Camera
Status LED Display power diagnostics status: DIAG, +3.3v, +5v, +12v.
Radio Antenna Connect to external radio antenna for Security + 2.0
DIAG For internal use only
MIC Connect to the built-in Microphone
Speaker
Postal Lock
(Behind Panel)
OSDP
DOC
1
DOC
2
USB
1
USB
2
Ethernet/
PoE
Power In
External RF
Cable Bracket
DIAG
Radio
Antenna
Status LEDs
Learn Button
on Edge of
Vertical Board
USB Camera
Microphone
WiFi Antenna
Port
