Installer des antennes
3
L’antenne radio Security+ 2.0
®
et les antennes Wi-Fi
®
doivent être séparées d’au moins 20cm. Installez les antennes sur les
côtés opposés du CAPXLV2. Des kits de câbles d’antenne sont disponibles en option pour le montage d’antennes à distance
(reportez-vous aux accessoires).

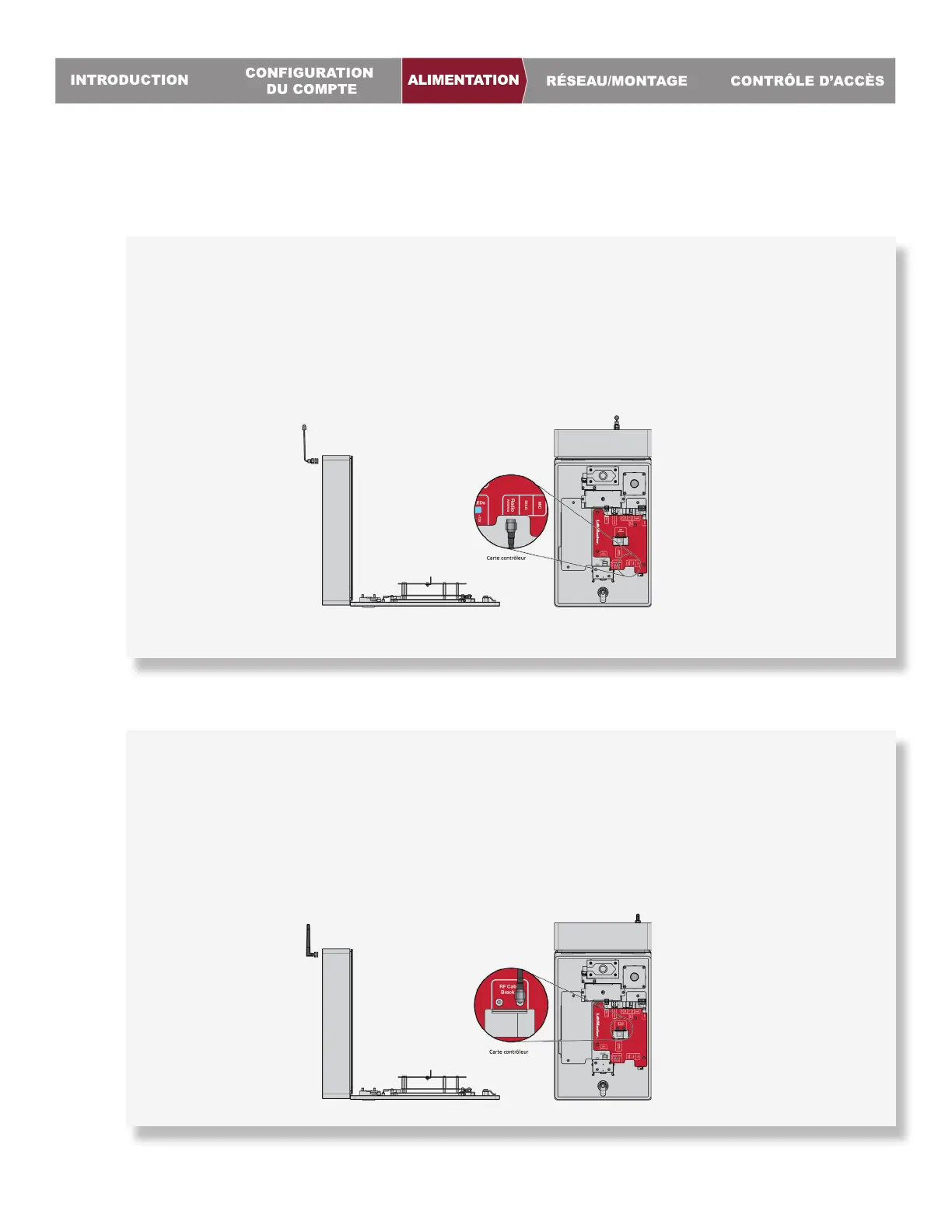

Antenne radio Sécurité+ 2.0
®
(le cas échéant), (inclus dans le paquet)
Utilisée avec LiftMaster Passport Security+ 2.0
®
et la communication sans fil, pour les opérateurs de portail LiftMaster
conformes à la norme UL325 2016.
1. Retirez l’entrée défonçable de 3/8po à l’arrière du CAPXLV2.
2. Fixez l’antenne radio à l’emplacement prévu sur le CAPXLV2.
3. Connectez le câble de l’antenne radio à la carte principale comme indiqué.
Wi-Fi
®
Antenne (le cas échéant), (accessoire optionnel WFBTEXT)
Utilisé pour l’Internet Wi-Fi
®
.
1. Retirez l’entrée défonçable de 1/4po à l’arrière du module.
2. Fixez l’antenne Wi-Fi
®
à l’emplacement prévu sur le CAPXLV2 à l’aide du joint, de la rondelle et de l’écrou fournis.
3. Connectez le câble de l’antenne Wi-Fi
®
à la carte principale comme indiqué.
