Accès aux portes

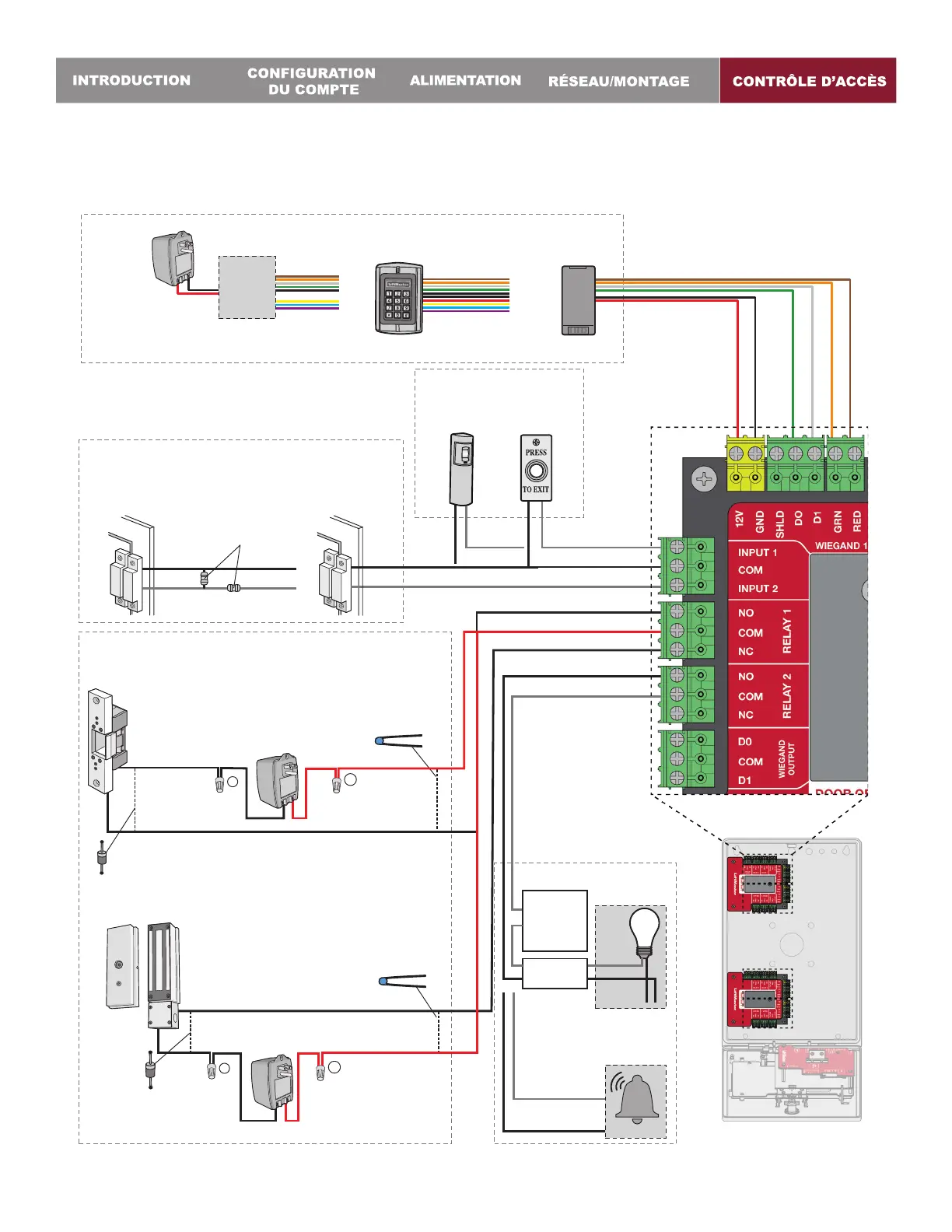

Débranchez le courant AVANT d’effectuer les connexions électriques. Vous trouverez ci-dessous un exemple de câblage pour l’accès
aux portes. L’accès à une porte peut être câblé au relais 1, 2, 3 ou 4 de sa carte de contrôle. Les fonctions des ports d’entrée et de sortie
du CAPXLV2 peuvent être configurées via le portail web myQ Community. Vous trouverez ci-dessous un exemple d’utilisation avec des
connexions à divers dispositifs externes.
+
–
+
–
BOUTON-
POUSSOIR
CAPTEUR DE PORTE
(SUPERVISÉ)
GÂCHE DE PORTE
SERRURE MAGNÉTIQUE
DÉTECTEUR DE PORTE
(NON SUPERVISÉ)
OU
(1k ohm)
Résistance EOL (fin de ligne)
CAPTEUR DE
PROXIMITÉ
Pour alimentation CC :
Installez une diode 1N4005
ou équivalent
Utilisez 18-22 AWG
Utilisez 18-22 AWG
Pour alimentation CC :
Installez une diode 1N4005
ou équivalent
Alimentation de la gâche
(non fournie)
DEMANDE DE SORTIE
COMMUN
SUPERVISÉ
NORMALEMENT OUVERT
COMMUN
NORMALEMENT FERMÉ
NORMALEMENT OUVERT
COMMUN
NORMALEMENT OUVERT
COMMUN
NORMALEMENT FERMÉ
COMMUN
OU
OU
DEMANDE DE SORTIE
SUPERVISÉ (STATUT DE LA PORTE)
*RELAIS PRIMAIRE
NORMALEMENT
OUVERT
COMMUN
RELAIS AUXILIAIRE
OU
REMARQUE: La longueur des fils non blindés
doit être réduite au minimum afin d’éviter les
bruits électriques.
DEL ROUGE - marron DEL VERTE - orange DONNÉES1 - blanc DONNÉES0 - vert TERRE - noir 12V c.c. - rouge
LECTEUR
OU
CLAVIER
OU
WIEGAND
ANTENNE RFID
avec sortie Wiegand
Alimentation pour l’ANTENNE
RFID (non fournie) N’utilisez
PAS l’alimentation du contrôleur
ÉCLAIRAGE
CHARGE
LIGNE
NEUTRE
REMARQUE:
Ne faites PAS
passer de
courant haute
tension dans le
boîtier du CAPXL.
Relais
d’isolation
Alimentation
basse
tension
REMARQUE: Pour le clavier
KPR2000, câblez les fils rose
et noir (terre) ensemble.
Pour alimentation CA :
Installez un varistor à oxyde métallique
Siemens S10K30MOV (fourni) ou équivalent
Pour alimentation CA :
Installez un variateur varistor à oxyde
métallique Siemens S10K30MOV
(fourni) ou équivalent
* REMARQUE: SERRURE MAGNÉTIQUE,
gâche et CONTOURNEMENT DE L’ALARME
non évalués par UL.
Alimentation pour serrure
magnétique (non fourni)
N’utilisez PAS l’alimentation
du contrôleur
CONTOURNEMENT
DE L’ALARME
REMARQUE: Pour le lecteur RFID
LiftMaster, suivez le diagramme
de câblage du manuel du LMSC1000.
REMARQUE: Lors du
câblage d’un lecteur
LiftMaster Smart,
suivez les couleurs
du diagramme de
câblage dans le
guide d’installation
du lecteur Smart.
N’utilisez pas le
guide de couleurs ici.
