Accès de portail (câblé)

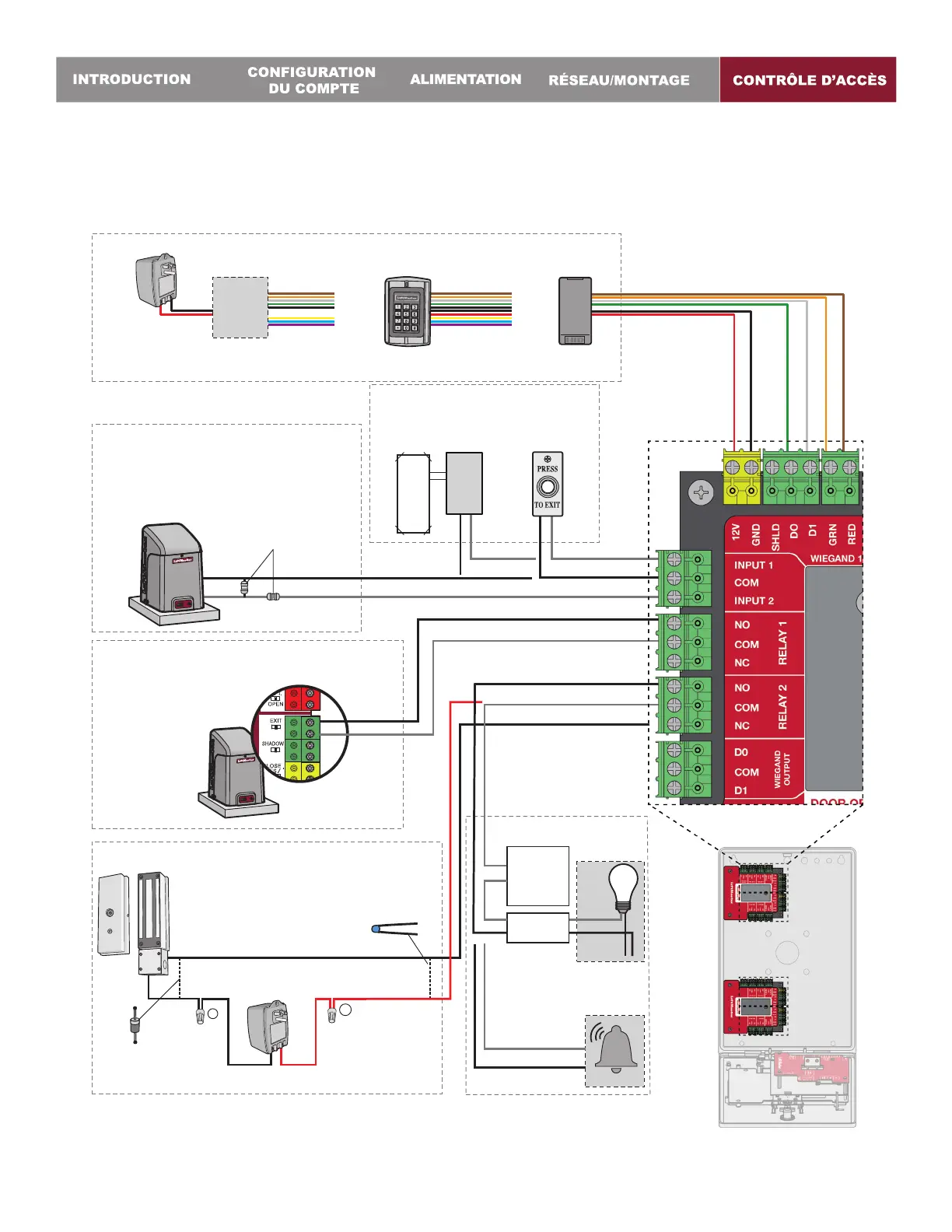

Débranchez le courant AVANT d’effectuer les connexions électriques. Vous trouverez ci-dessous un exemple de câblage pour un
portail d’accès. L’accès au portail peut être câblé au relais 1, 2, 3 ou 4 de la porte de la carte de contrôle. Les opérateurs de portail
LiftMaster
®
Security+ 2.0
®
peuvent être programmés pour communiquer sans fil au lieu d’utiliser une connexion câblée (reportez-vous à
la page suivante). Les fonctions des ports d’entrée et de sortie du CAPXLV2 peuvent être configurées via le portail Web myQ Community.
Vous trouverez ci-dessous un exemple d’utilisation avec des connexions à divers dispositifs externes.
+
–
REMARQUE: La longueur des fils non blindés
doit être réduite au minimum afin d’éviter les
bruits électriques.
BOUTON-
POUSSOIR
OPÉRATEUR DE PORTAIL
(connecter à l’interrupteur de fin de course
auxiliaire fermé - voir le manuel de l’opérateur
de portail)
SERRURE
MAGNÉTIQUE
DEL ROUGE - marron DEL VERTE - orange
DONNÉES1 - blanc DONNÉES0 - vert TERRE - noir 12V c.c. - rouge
LECTEUR
OU
CLAVIER
OU
Résistance (1 k ohm)
EOL (fin de ligne)
DÉTECTEUR DE BOUCLE
DE SORTIE LIBRE EXTERNE
Pour alimentation CC :
Installez une diode 1N4005
ou équivalent.
Utilisez 18-22 AWG
Alimentation pour serrure
magnétique (non fourni)
N’utilisez PAS l’alimentation
du contrôleur
Pour alimentation CA : Installez
un varistor à oxyde métallique
Siemens S10K30MOV (fourni)
ou équivalent
DEMANDE DE SORTIE
COMMUN
STATUT
NORMALEMENT OUVERT
COMMUN
COMMUN
NORMALEMENT FERMÉ
NORMALEMENT FERMÉ
COMMUN
OU
DEMANDE DE SORTIE
WIEGAND
STATUT
RELAIS PRIMAIRE
*RELAIS AUXILIAIRE
OPÉRATEUR DE PORTAIL
COMMUN
SORTIE
NORMALEMENT OUVERT
CONTOURNEMENT
DE L’ALARME
ÉCLAIRAGE
NORMALEMENT OUVERT
COMMUN
CHARGE
LIGNE
RELAIS AUXILIAIRE
OU
NEUTRE
Les opérateurs de portail
LiftMaster
®
Security+ 2.0
®
peuvent être programmés
pour communiquer sans
fil au lieu d’utiliser une
connexion câblée. Voir la
page suivante.
* REMARQUE: SERRURE MAGNÉTIQUE
et ALARM BYPASS non évalués par UL.
(Ne s’applique pas aux connexions de l’opérateur de portail sans fil)
Antenne RFID
avec sortie Wiegand
Alimentation de
l’ANTENNE RFID
(non fournie) N’utilisez PAS
l’alimentation du contrôleur
REMARQUE:
Ne faites PAS
passer de
courant haute
tension dans
le boîtier du
CAPXL.
Relais
d’isolation
Alimentation
basse
tension
REMARQUE: Pour le
clavier KPR2000, câblez les
fils rose et noir (terre) ensemble.
REMARQUE: Lors du
câblage d’un lecteur
LiftMaster Smart,
suivez les couleurs
du diagramme de
câblage dans le
guide d’installation
du lecteur Smart.
N’utilisez pas le
guide de couleurs ici.
REMARQUE: Pour le lecteur RFID
LiftMaster, suivez le diagramme
de câblage du manuel du LMSC1000.
