MyQ CAPXLV2 - Acceso a la Puerta

19
Acceso a la puerta

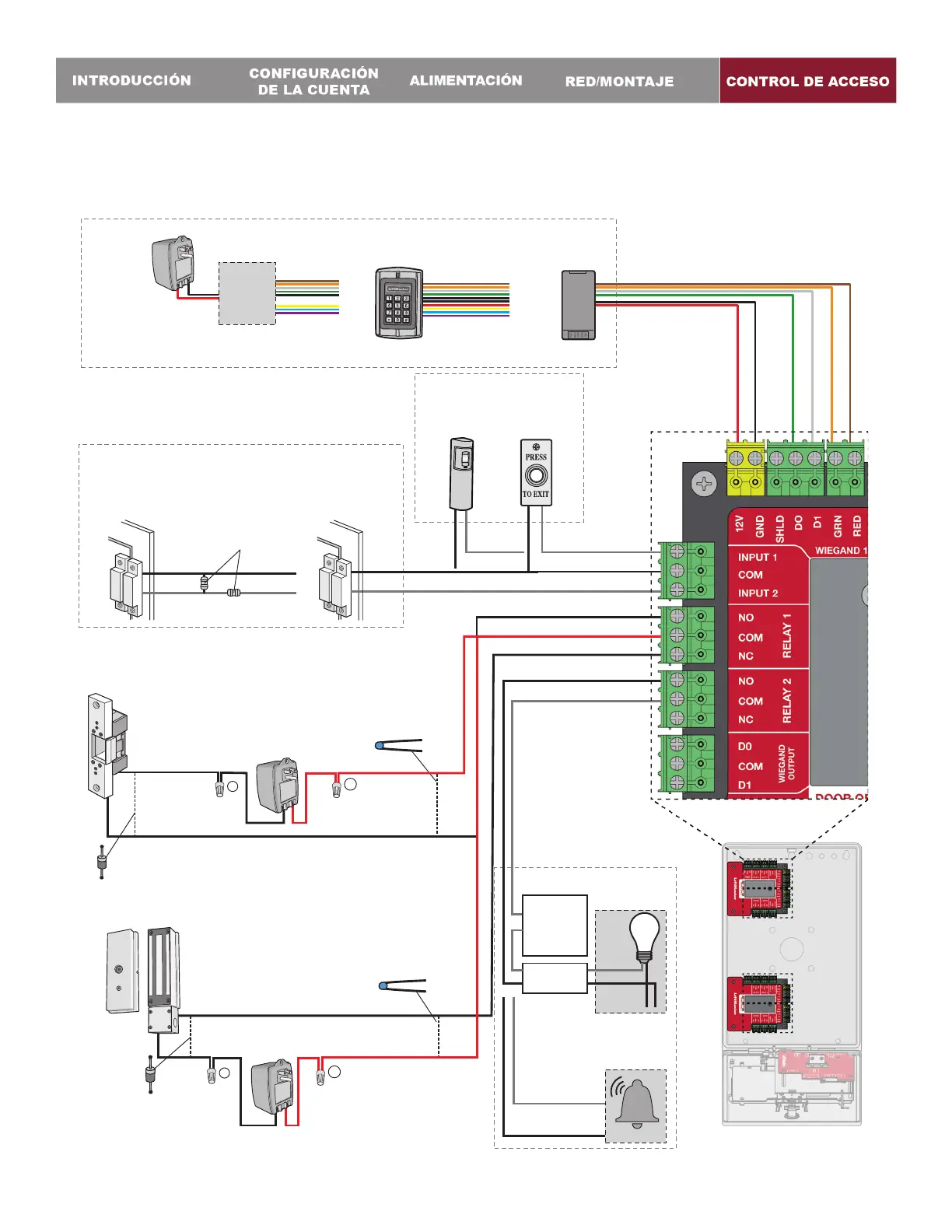

Desconecte la alimentación ANTES de realizar las conexiones eléctricas. A continuación, se muestra un ejemplo de configuración del
cableado para el acceso a la puerta. El acceso a la puerta se puede conectar por cable a los relés 1, 2, 3 o 4 en la tarjeta de control de la
puerta. Las funciones de los puertos de entrada y salida del CAPXLV2 se pueden configurar por medio del portal web de la Comunidad
myQ. A continuación, se muestra el ejemplo de un caso de uso de las conexiones a varios dispositivos externos.
+
–
+
–
NOTA: La longitud de los cables sin apantallar
debe ser mínima para evitar el ruido eléctrico.
LED ROJO - marrón LED VERDE - naranja DATA 1 - blanco DATA 0 - verde CONEXIÓN A TIERRA - negro 12 Vcc – rojo
LECTOR
O
TECLADO NUMÉRICO
O
Para alimentación CC:
Instale un diodo 1N4005
o uno equivalente.
Utilice 18-22 AWG
Alimentación para la
traba magnética
(no incluida)
NO utilice la fuente
de alimentación para
el controlador
Para alimentación CA:
Instale un varistor de óxido metálico
Siemens S10K30MOV (incluido) o
uno equivalente
NORMALMENTE CERRADO
COMÚN
WIEGAND
DERIVACIÓN
DE ALARMA
LUZ
NORMALMENTE
ABIERTO
COMÚN
RELÉ AUXILIAR
O
ANTENA de RFID
con salida Wiegand
Alimentación para
ANTENA RFID (no incluida)
NO utilice la fuente de
alimentación para
el controlador
NOTA: NO utilice
alimentación de
alto voltaje en
la carcasa del
CAPXL.
Relé de
aislamiento
Fuente de
alimentación
de baja
tensión
NOTA: Para el teclado numérico
KPR2000, conecte los cables
rosa y negro (conexión a tierra).
SENSOR DE PUERTA
(SUPERVISADO)
CERRADURA
DE LA PUERTA
SENSOR DE PUERTA
(NO SUPERVISADO)
Utilice 18-22 AWG
Para alimentación CC:
Instale un diodo 1N4005
o uno equivalente.
Alimentación para la
cerradura de la puerta
(no incluida)
SOLICITUD DE SALIDA
TIERRA
SUPERVISADO
NORMALMENTE ABIERTO
COMÚN
NORMALMENTE CERRADO
NORMALMENTE ABIERTO
COMÚN
NORMALMENTE ABIERTO
COMÚN
SUPERVISADO (ESTADO DE LA PUERTA)
*RELÉ PRIMARIO
Para alimentación CA:
Instale un varistor de óxido
metálico S10K30MOV
Siemens (incluido) o uno
equivalente
MAGLOCK
O
BOTÓN
PULSADOR
SENSOR DE
PROXIMIDAD
O
SOLICITUD DE SALIDA
O
Resistencia EOL (fin de línea)
(1000 ohmios)
* NOTA: UL no evaluó la TRABA
MAGNÉTICA, la cerradura de puerta
ni la DERIVACIÓN DE ALARMA.
CARGA
LÍNEA
NEUTRO
NOTA: Cuando realice el
cableado de un lector
inteligente de LiftMaster,
siga los colores del
diagrama de cableado
de la guía de instalación
del lector inteligente.
No utilice aquí la
guía de colores.
NOTA: Para el lector RFID de LiftMaster,
siga el diagrama de cableado del
manual de LMSC1000.
