Conexión a tierra de la unidad
IMPORTANTE: CAPXLV2 debe tener siempre conexión a tierra, ya sea mediante
una barra de puesta a tierra u otro medio. Se recomienda utilizar una jabalina
de conexión a tierra, cuya distancia no debe superar los 12pies (3.7m) del
CAPXLV2. Por lo general, use un cable de calibre 12 como mínimo. El tipo y
longitud de la jabalina de conexión a tierra varían según la región. Póngase en
contacto con la autoridad competente de la municipalidad en donde planifica
instalar el CAPXLV2 a fin de obtener los materiales para la conexión a tierra
y los procedimientos de instalación correctos. Es fundamental que se realice
una correcta conexión a tierra para minimizar el riesgo de que haya alguna
perturbación eléctrica en el CAPXLV2.
1. Conecte el cable de conexión a tierra (12AWG o más) a la conexión a tierra
principal del CAPXLV2.
2. Pase el cable desde el CAPXLV2 hasta la jabalina de conexión a tierra
adecuada.
NOTA: No se deben conectar las conexiones blindadas de la tarjeta en la
conexión a tierra principal.
ON
Cable de conexión a tierra
12 AWG como mínimo
Varilla de conexión a tierra
Otras fuentes de conexión a tierra a menos
de 12 pies del panel de control de acceso
Conexión
a tierra en
el sistema
eléctrico
existente
Panel
eléctrico
Conexión
a tierra en
tubería metálica
de agua fría
12 pies (3.7 m) como máximo
NOTA: Mantenga el cable a
tierra lo más recto posible.
Verifique las normas
locales y nacionales
para conocer la
profundidad adecuada

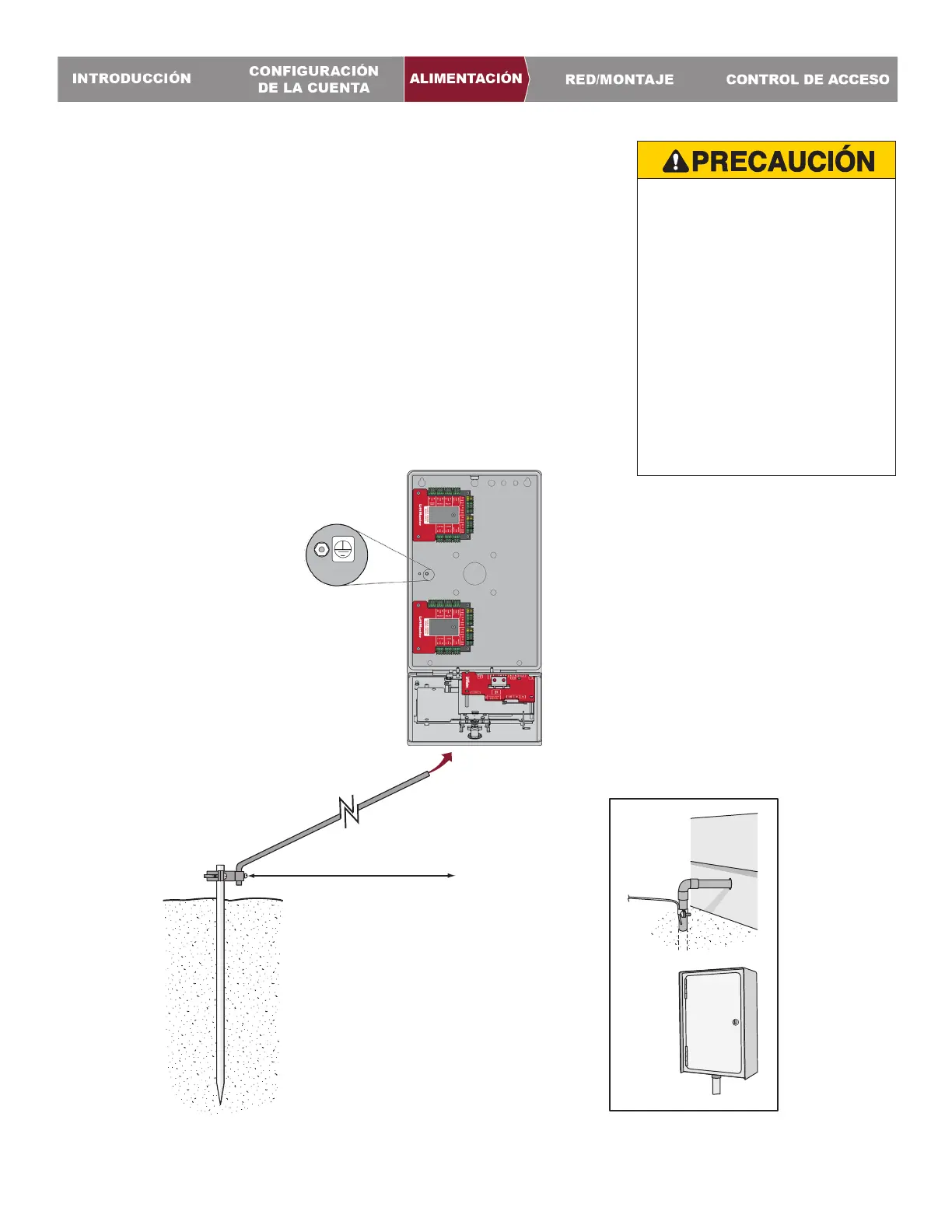

Conexión a tierra típica
Conexión a
tierra principal
• Para EVITAR el daño a conductos de
gas, electricidad u otros servicios
subterráneos, póngase en contacto
con empresas de localización de
servicios subterráneos ANTES de
excavar.
• Utilice el inyector PoE (Alimentación
por Ethernet) o un router/
conmutador con capacidad de
Equipo de alimentación eléctrica
(PSE) con PoE que cumpla con
802.3bt (Tipo 3 compatible con
cuatro hilos clase 5) y UL294 con
potencia de salida de 36 a 55V y
45W (máximo) por puerto.
