W415-2005 / A / 06.26.19
47
installation
FR
3.3 installation d’appareil sur mur
En raison de trops de matériels fi nis différentes utilisés sur les murs, il est extrêmement recommandé que vous
consultez votre constructeur local vant que vous installez cet appareil sur le mur.
A. Choisissez un endroit non sujet à l’humidité et situé au moins 36” (94,1cm) des articles combustibles, tels
que les rideaux, meubles, literie, papier, etc.
B. Retirez le verre avant (voir la section « enlèvement / installation de verre avant »).
C. Demandez à deux personnes de tenir l’appareil contre le mur pour déterminez l’emplacement fi nal.

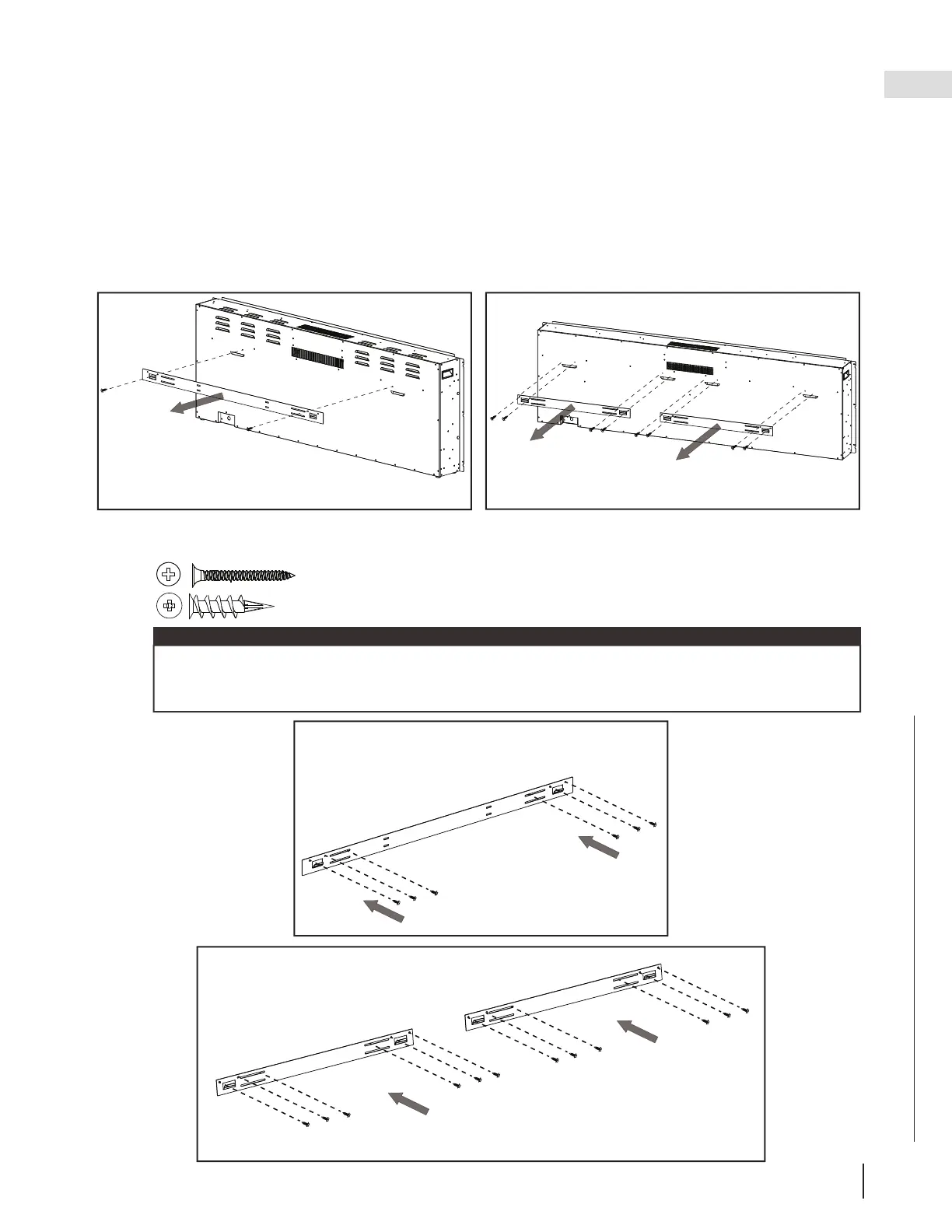

D. Placez l’appareil face vers le bas sur une surface doux et non-abrasive. Retirez le support de montage de
l’arrière de l’appareil en retirant les vis (Fig. 3-1). Mettez de côté le support et jetez les vis.
E. Marquez l’emplacement, puis montez le support de montage sur le mur à l’aide des vis (fournies). Les
crochets de ce support DOIT face vers le haut et le support doit être niveau (Fig. 3-2).
Il est fortement recommandé que le support de montage est vissé dans les poteaux mural si possible.
Si les poteaux mural ne peuvent pas être utilisés, assurez-vous d’utiliser les ancrages plastique
d’apposer le support au mur et que le support est sécurisé correctement.
note:
A x 6 pour NEFL42/50/60HS/HI
A x 12 pour NEFL72/100HS/HI
Supports de
NEFL42/50/60HS/HI
illustrés
Supports de
NEFL72/100HS/HI
illustré
B x 6 pour NEFL42/50/60HS/HI
B x 12 pour NEFL72/100HS/HI
Fig. 3-1
Fig. 3-1
Wall
Wall
Fig. 3-2
Fig. 3-2
Supports de
NEFL42/50/60HS/HI
illustrés
Supports de
NEFL72/100HS/HI
illustré
MUR
MUR
