W415-2005 / A / 06.26.19
51
installation
FR
3.4.3 dans une tablette
A. Retirez le verre avant (voir la section « enlèvement / installation de verre avant »).
B. Installez les pieds en caoutchouc sur le bas de l’appareil pour stabilité (voir la section « installation de
pieds en caoutchouc »).
C. Retirez les 2 vis de l’appareil puis les réutilisez pour fi xer 2 supports métalliques (fournis) en place (Fig.
3-8).
D. Insérez l’appareil dans la tablette, et le-fi xez en installant 4 vis (fournies) au travers le supports métalliques
(Fig. 3-9).
E. Installez le média (voir la section « installation de braise en cristal »). Vous devez compléter cette
étape avant de commencer à la prochaine étape.
F. Réinstallez le verre avant.

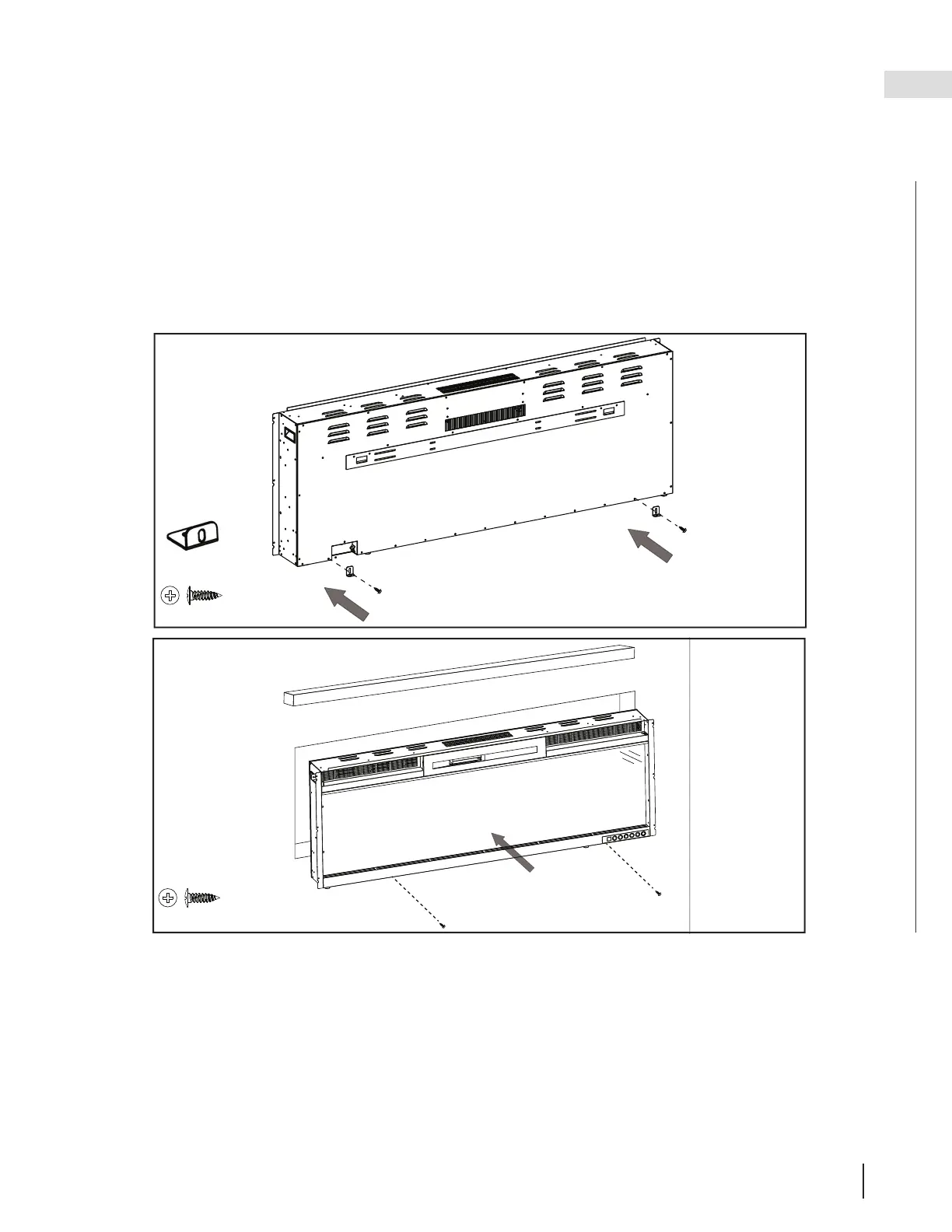

Fig. 3-8
NEFL60HS illustré
Fig. 3-9
NEFL60HS illustré
C x 4
C x 4
À titre d’illustration
seulement. La
structure de tablette
peut différer.
F x 4
