W415-2005 / A / 06.26.19
49
installation
FR
3.4 avant installation encastré
A. Choisissez un endroit non sujet à l’humidité et situé au moins 36” (94,1cm) des articles combustibles, tels
que les rideaux, meubles, literie, papier, etc.
B. Mesurez l’appareil et créez un encadrement approximatif avec l’électricité (voir la section « ossature »).
C. Retirez le verre avant (voir la section « enlèvement / installation de verre avant »).
D. Soulevez l’appareil et assurez-vous qu’il ira dans l’encadrement.
En raison de trops de matériels fi nis différentes utilisés sur les murs, il est extrêmement recommandé que vous
consultez votre constructeur local vant que vous installez cet appareil sur le mur.

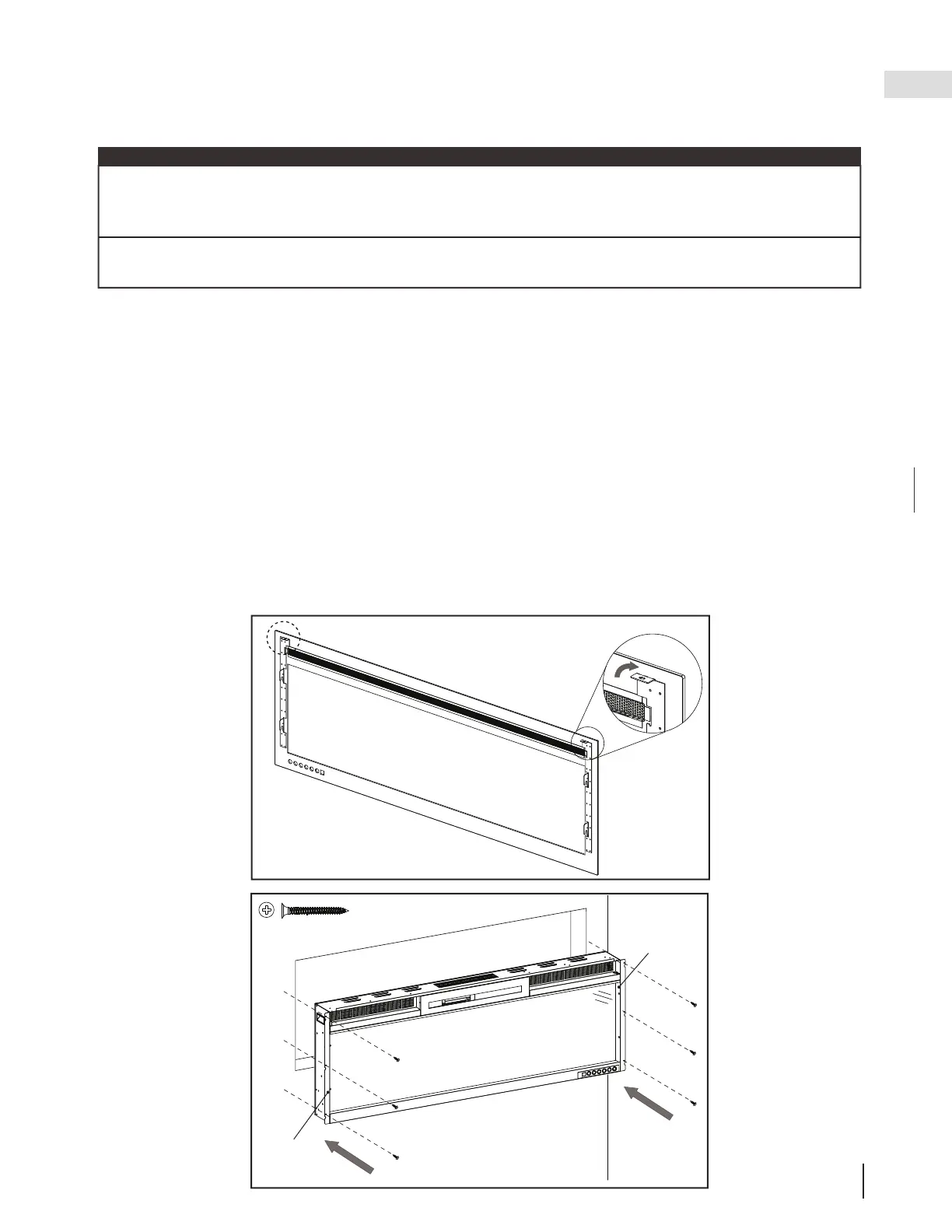

Fig. 3-4
NEFL60HS illustré
Répétez au
côté opposé.
Fig. 3-5
NEFL60HS illustré
Bride de
Côté
Bride de
Côté
Afi n d’éviter la possibilité d’isolation exposé ou la barrière de vapeur qui entre en contact avec le corps de
l’appareil, il est recommandé que les murs de l’enceinte de l’appareil aient « fi ni » (c.à.d. cloison sèche). Ceci
garantire que le dégagement aux combustibles est maintenu.
note:
Les onglets de l’appareil sont livrés plié. Vous devez plier les onglets plat par main lorsque vous encastrez
l’appareil complètement dans le mur (voir la section « installation encastré complètement »).
3.4.1 installation encastré complètement
A. Pliez les 2 onglets vers le haut sur le verre avant jusqu’à ce qu’ils soient plats (Fig. 3-4). Mettez de côté le
verre avant.
B. Retirez le cordon d’alimentation et complétez le branchment par câble (voir la section « branchment par
câble »).
C. Insérez l’appareil dans l’encadrement approximatif, puis le-sécurisez en installant 6 vis (fournies) au
travers les brides de côté (Fig. 3-5).
D. Installez le média (voir la section « installation de braise en cristal »). Vous devez compléter cette étape
avant de commencer à la prochaine étape.
E. Réinstallez le verre avant.
A x 6
