Branchement par Câble
Si c’est nécessaire de faire un branchement par câble, un électricien peut retirer le cordon d’alimentation de
l’appareil et brancher ce dernier directement au câblage de la maison. Le branchement du fi l et de l’alimentation
électrique doit être évalué à 120V minimum 15 ampères.
Cet appareil doit être raccordé électriquement et mis à la terrre conformément aux codes locaux. En l’absence
de tels codes, utilisez le version courante de CODE CANADIEN DE L’ÉLECTRICIÉ CSA C22.1 au Canada ou du
NATIONAL ELECTRICAL CODE ANSI/NFPA 70 aux États-Unis.
1. Retirez la plaque de recouvrement du côté droite inférieur de l’appareil en retirant les 3 vis (Fig. 4-1).
2. Retirez les connecteurs de fi ls du cordon d’alimentation. Jettez le cordon d’alimentation.
3. Retirez le trous de 7/8" (22,2mm) dans la plaque de recouvrement nouvelle (fournie) (Fig. 4-2) et installez un
connecteur de boîte au travers la boîte de jonction. Enclenchez la pince du connecteur de boîte sur les fi ls
d’alimentation.
4. À l’aide des connecteurs de fi ls, branchez le fi l de terre verre (G) et les fi ls commun blanc (N) ensemble, puis
branchez les fi ls noirs chaudes (L) (Fig. 4-3 et 4-4).
5. Réinstallez la plaque de recouvrement à l’aide des 3 vis précédemment retirées en étape 1.
Plaque de Recouvrement
• Coupez l’alimentation électrique à l’appareil et laissez-le refroidir avant d’effectuer un entretien. Seul un
technicien de service qualifi é peut effectuer l’entretien ou la réparation de cet appareil électrique.
!
AVERTISSEMENT
G
N
L
4.0 information électrique
4.1 branchement par câble

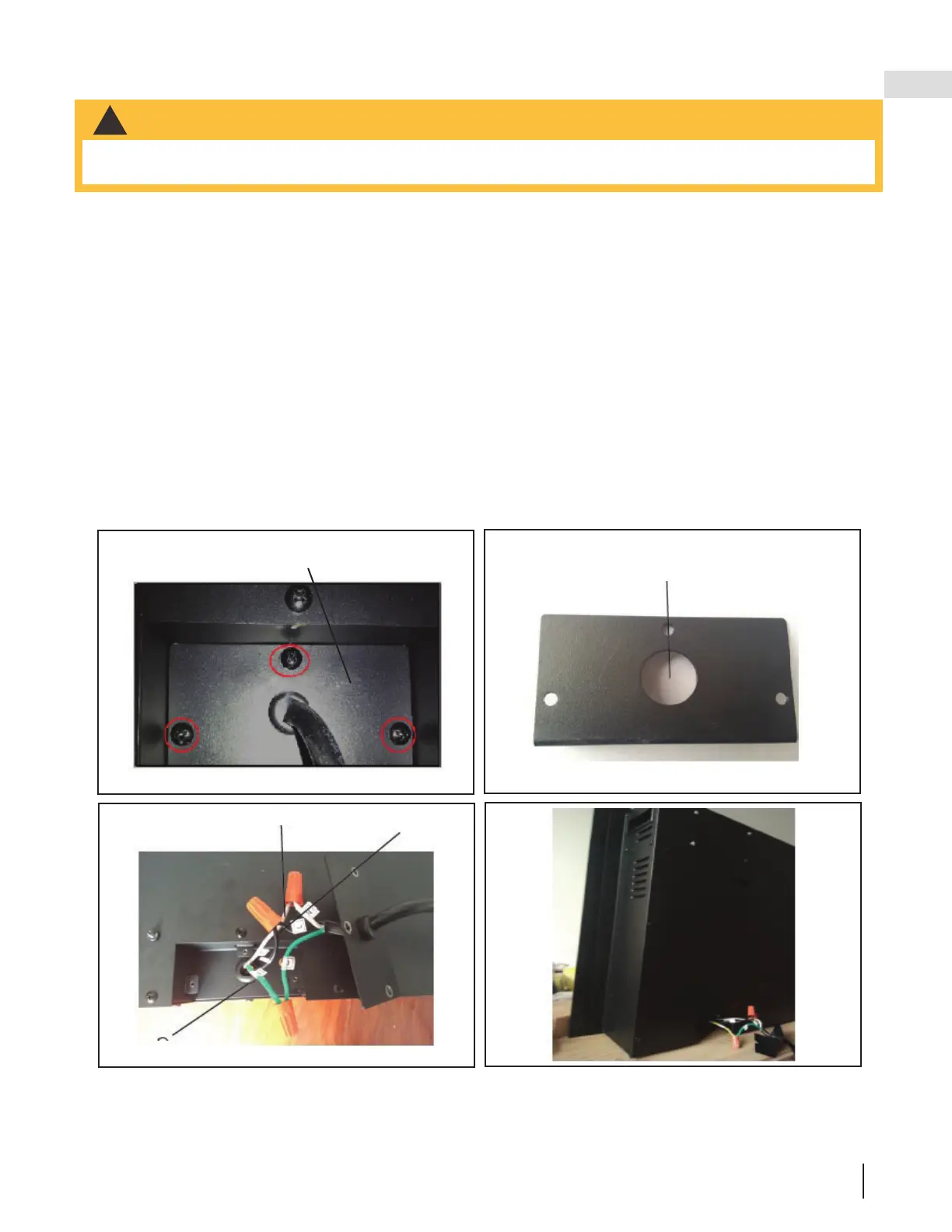

Fig. 4-1
Fig. 4-2
Fig. 4-3
Fig. 4-4
Diamètre de
7/8” (22,2mm)
