évacuation
FR
MIN MAX
Nombre de raccordements de 3/5 permis (excluant les
raccordements à l’appareil et
à la section de terminaison).
S/O 1
Élévation par pied (recommandée)
1/4" (6,4mm) S/O
Élévation par pied (acceptable)
0" (0mm) S/O
Course horizontale (sans course verticale)
4" (102mm) 24" (610mm)
Course horizontale (avec course verticale)
4" (102mm) 7' (2,1m)
Course verticale (* immédiatement à la sortie du foyer, si la
course horizontale maximale de 7 pi (2,1m) est requise)
18" (457mm)* 7' (2,1m)
0
1 2 3 4 5 6 7 8 9 10
10
1.5
LONGUEUR DES COURSES HORIZONTALES PLUS
LES DÉVIATIONS EN PIEDS (H
T)
COURSE
VERTICALE
REQUISE
EN PIEDS
(V
T)

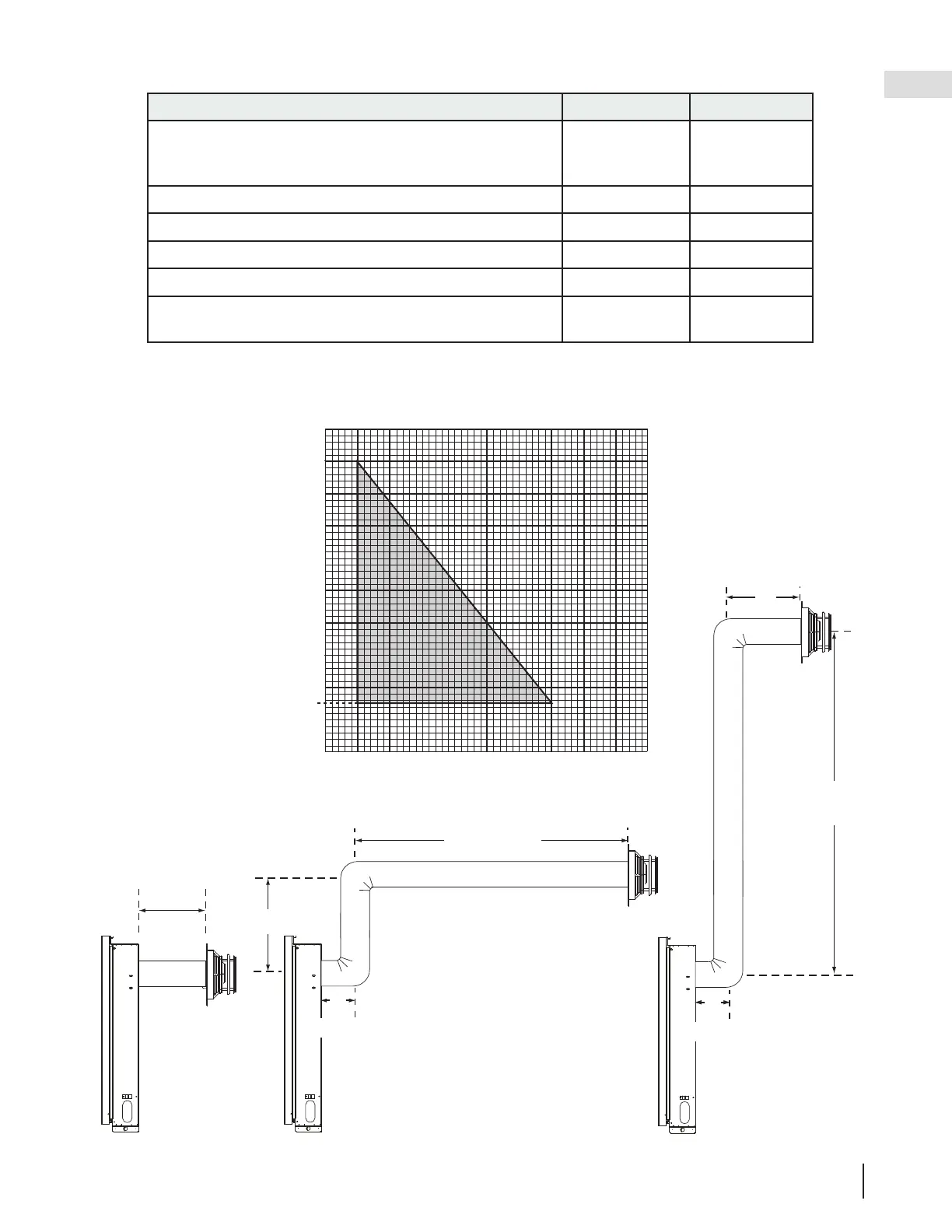

Consultez le graphique pour déterminer la course verticale nécessaire V
T
par rapport à la course horizontale req-
uise H
T
.
4" (102mm)
MIN.
24" (610mm)
MAX.
MAXIMUM
HORIZONTAL
7' (2,1m) MAX.
18" (457mm) MIN.
4"
(102mm)
MIN.
8"
(203mm)
MAXIMUM
VERTICAL
8"
(203mm)
9' (2,7m)
MAX.
4"
(102mm)
MIN.
Les déviations autres que de 2-90° coudes utilisés dans la course de l’évent - doivent être déduits de la longueur
maximale d’évacuation horizontale basée sur la valeur de décalage.
2.4 terminaison horizontale
