W415-2350 / 10.28.19
64
FR
fi nitions
5.0 fi nitions

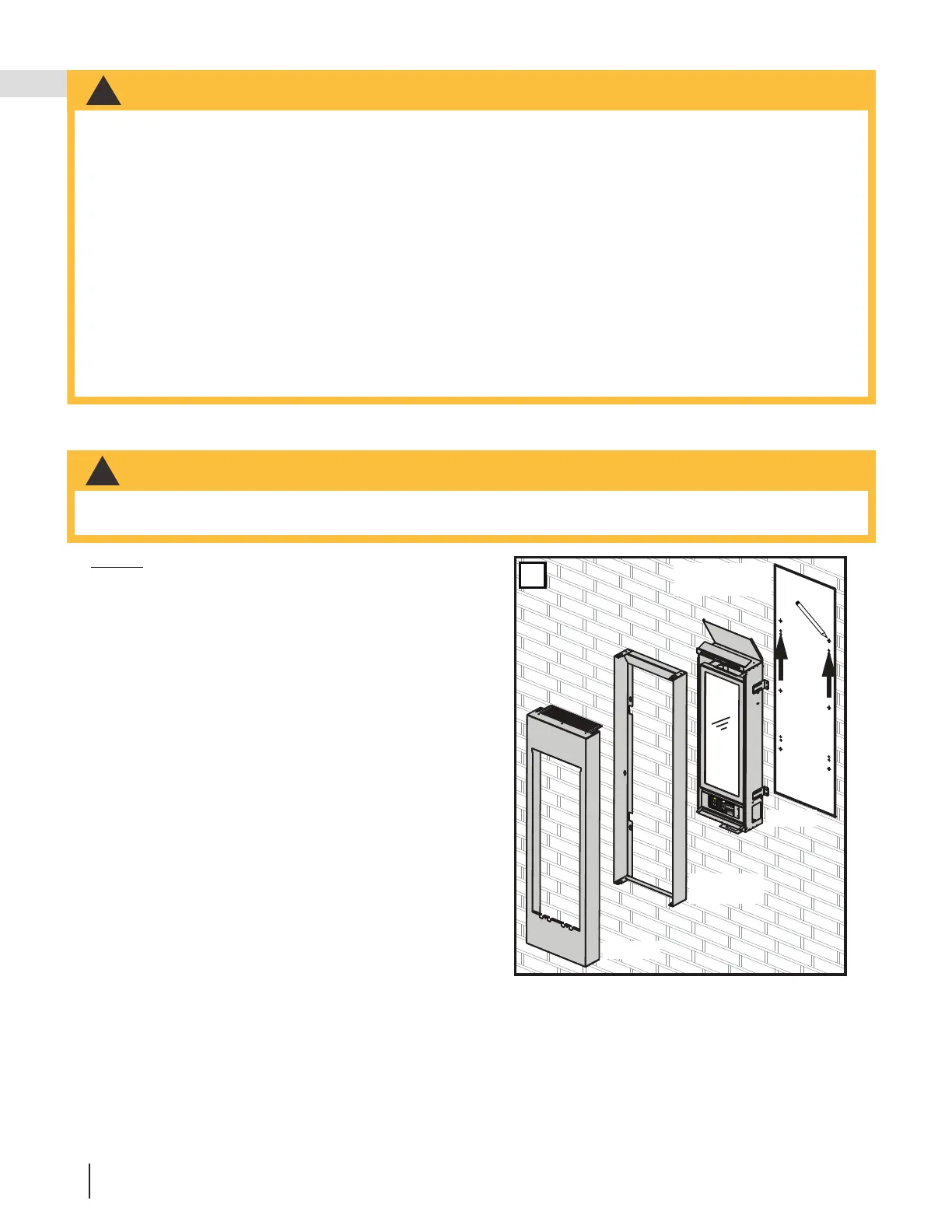

5.1 installation du cabinet
GABARIT
D’INSTALLATION
FLAMBEAU
SUPPORT DU
CABINET
CABINET
1
NOTE : Nous recommandons que toutes les attaches
soient en acier inoxydable.
A. En utilisant le gabarit fourni (W122-0401) avec
l’ensemble TMCK ou l’ensemble TMCSS, détermInez
le meilleur emplacement pour votre nouveau TORCH.
Voir la section
« DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX
COMBUSTIBLES ». Marquez tous les centres des 14
trous sur le mur (la surface) en utilisant le gabarit.
!
AVERTISSEMENT
• Risque d’incendie!
• N’obstruez jamais l’ouverture sur le devant de l’appareil.
• La façade de l’appareil doit être faite de matériaux incombustibles comme de la brique, du marbre, du granite,
etc., à condition que ces matériaux ne se trouvent pas en deçà de la dimension spécifi ée tel qu’illustré.
Comme alternative, vous pouvez utiliser le panneau de gypse comme fi nition pour votre appareil, voir les
illustrations à suivre.
• Ne frappez pas, ne claquez pas et n’égratignez pas la porte vitrée. Ne faites pas fonctionner l’appareil lorsque
la porte vitrée est enlevée, fi ssurée, brisée ou égratignée.
• Les matériaux de façade ou de fi nition ne doivent jamais empiéter sur l’ouverture de l’appareil.
• L’assemblage de la porte est conçus pour pivoter vers l’avant de l’évacuation d’un surplus de pression qui
pourrait survenir. Les matériaux de fi nition ou tout autre matériau ne doivent pas empiéter sur l’ouverture
entourant la porte puisqu’il nuiront au fonctionnement de la porte lors de l’évacuation d’un surplus de
pression.
• Si applicable, la poussière de gypse pénétrera dans les roulements à billes de la souffl erie causant des
dommages irréparables. Vous devez éviter que cette poussière n’entre en contact avec la souffl erie ou son
compartiment. Tout dommage causé par ce problème ne sera pas couvert par la garantie.
!
AVERTISSEMENT
• Avant de commencer l’installation, enlevez l’emballage de protection des trois composants du GT8 (le
cabinet, le support et le Torch).
