W415-2350 / 10.28.19
57
installation
FR

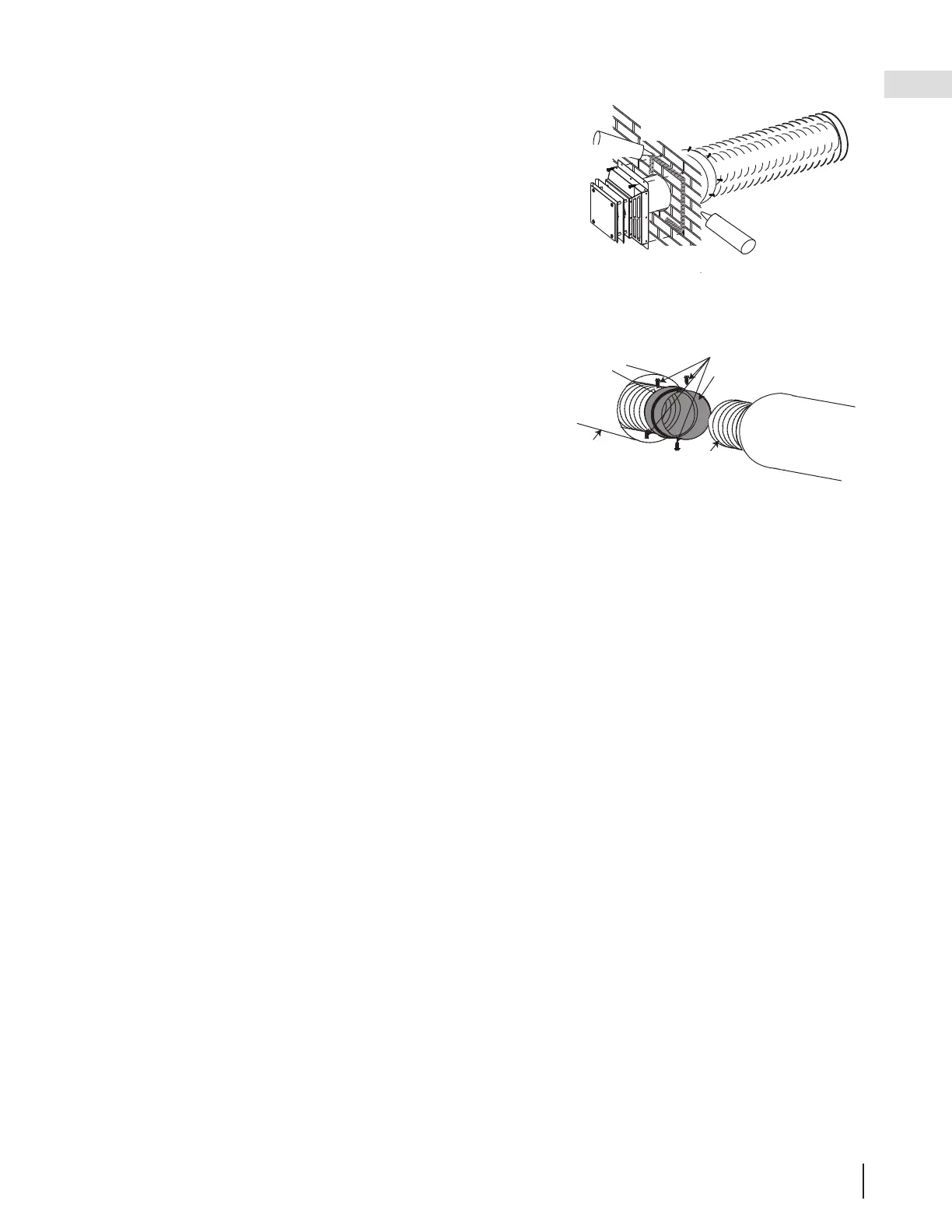

3.3.1 installation de la terminaison horizontale
A. Étirez une section de gaine fl exible intérieure à la longueur requise
en tenant compte de la longueur additionnelle nécessaire pour
la surface du mur fi ni. Glissez la gaine fl exible sur le manchon
intérieur de la terminaison en assurant un chevauchement
minimal de 2” (50.8mm) et fi xez à l’aide de trois vis #8. Appliquez
un généreux joint de scellant à haute température W573-0007
Mill Pac (non fourni).
B. Installez la gaine fl exible extérieure en la glissant sur le manchon
extérieur de la terminaison et fi xez à l’aide de trois vis #8. Scellez
avec du scellant à haute température W573-0002 (non fourni).
C. Insérez les gaines dans le coupe-feu tout en conservant le
dégagement nécessaire aux matériaux combustibles. En
soutenant
la terminaison (les inscriptions étant à l’endroit et lisibles), fi xez-la
au mur extérieur et rendez-la étanche en la scellant avec du
calfeutrage (non fourni).
D. Si plus de sections de gaine doivent être utilisées pour atteindre
l’appareil, raccordez-les ensemble tel qu’illustré. Les courses
horizontales et verticales du système d’évacuation doivent être
supportées chaque 3 pieds (0.9m) approximativement. Utilisez
des supports incombustibles afi n de maintenir le dégagement
minimal aux matériaux combustibles.
INNER FLEX PIPE
CHEVAUCHEMENT DE
1
1
/2” (38.1mm)
SCELLANT À
HAUTE
TEMPÉRATURE
MUR
EXTÉRIEUR
CALFEUTRAGE
GAINE FLEXIBLE
EXTÉRIEURE
VIS
#10 X 2”
SCELLANT À
HAUTE
TEMPÉRATURE
VIS
BAGUE D’ACC. INTÉRIEURE
GAINE
FLEXIBLE
EXTÉRIEURE
GAINE
FLEXIBLE
INTÉRIEURE
GAINE
FLEXIBLE
EXTÉRIEURE
