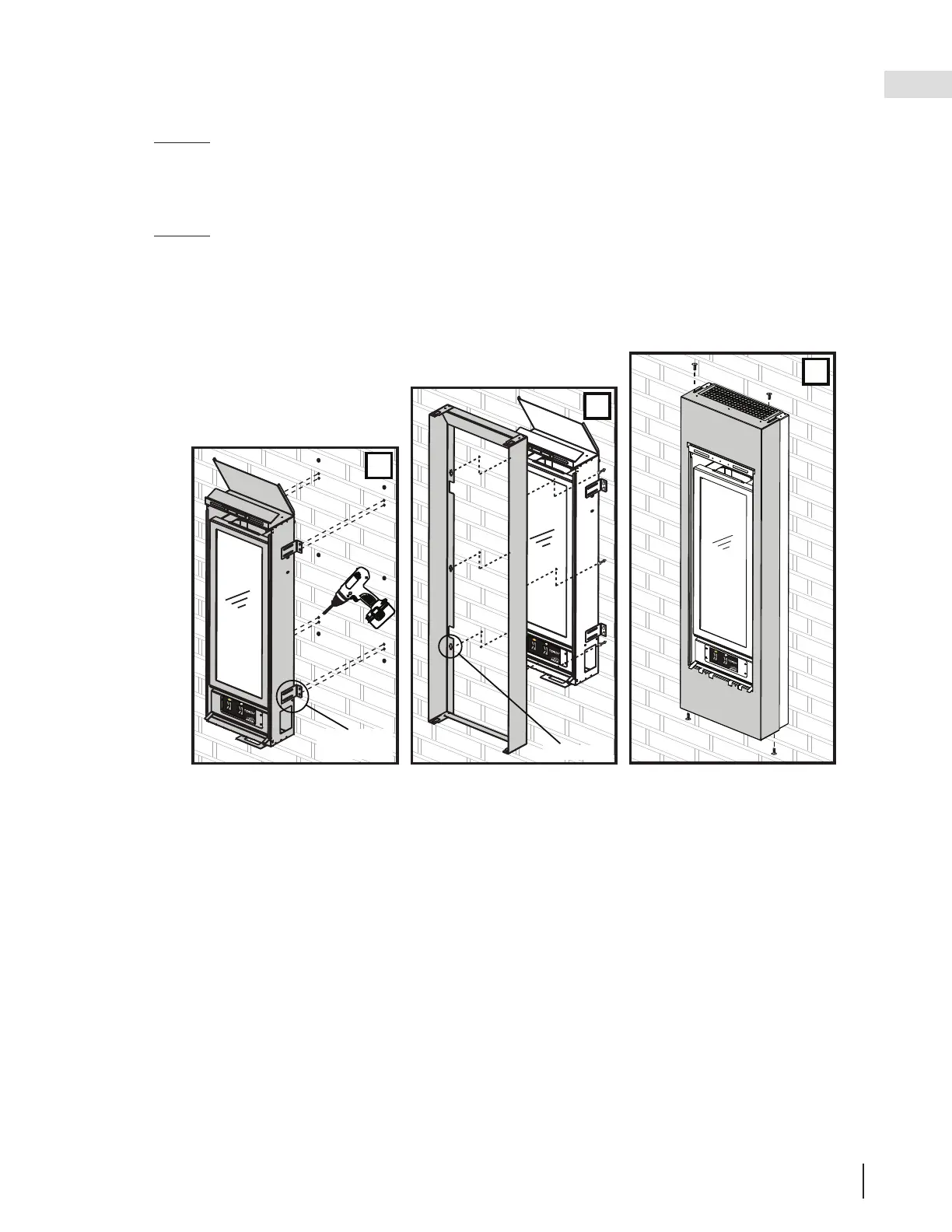

B. Enlevez le gabarit. Percez les trous appropriés selon la surface et les attaches. Placez le TORCH sur le
mur en alignant les supports avec les trous de montage. Fixez le TORCH au mur en utilisant les attaches
appropriées.
NOTE : Le TORCH a un dégagement de 1/2" (13mm) entre le panneau extérieur arrière et le
mur.
C. Introduisez les attaches dans les six trous de montage qui restent. Alignez les trous du support du cabinet
avec les têtes des attaches et faites glisser le support vers le bas sur les attaches. Assurez-vous que le
support du cabinet est d’aplomb et de niveau avant de serrer les attaches.
NOTE : Nous recommandons que le gaz et l’électricité soient branchés à l’appareil à ce stade.
Les deux doivent entrer dans l’appareil par l’ouverture créée entre la base du TORCH et la base
du support du cabinet.
D. Glissez le devant du cabinet par-dessus le support du cabinet en vous assurant que le grillage est au-
dessus. Introduisez chacune des quatre vis (fournies) à travers les fentes. Une fois que la profondeur du
cabinet a été ajustée, les quatre vis peuvent être serrées.
