14. Se procurer une cale de 2-3 cm et la placer devant la butée mécanique (phase 14 - g. 5). Puis déplacer manuellement le vantail vers la butée
mécanique, en la laissant s’appuyer sur la cale. Lors du déplacement du vantail, s’assurer que la crémaillère coulisse correctement sur le pignon;
15. Enn, déplacer le vantail à mi-chemin (par rapport aux deux ns de course) et verrouiller manuellement l’opérateur (phase 15 - g. 5).
À ce stade, il est possible d’installer des accessoires prévus dans l’installation: pour les photocellules PH200 > paragraphe 3.6 (g. 6) - pour
le clignotant FL200 > paragraphe 3.7 (g. 7). Pour les autres accessoires optionnels, consulter les manuels d’utilisation respectifs.
3.6 - INSTALLATION PHOTOCELLULES mod. PH200 (g. 6a - 6b)
Les photocellules peuvent être installées au mur comme décrit ci-après (g. 6a) ou bien à l'intérieur de l'opérateur (g. 6b). Voir la notice
des photocellules pour ce type d'installation.
• Placer chaque photocellule à 40/60 cm au sol • les placer sur les côtés opposés de la zone à protéger • les placer le plus près pos-
sible du portail (distance maximale = 15 cm) • un tuyau doit être présent dans le point de xation pour le passage des câbles • pointer
l’émetteur TX vers la zone centrale du récepteur RX (défaut d’alignement toléré: maximum 5°)
Pour la procédure d’installation, voir la g. 6a - 6b.
3.7 - INSTALLATION CLIGNOTANT mod. FL200 (g. 7)
• Le clignotant doit être placé près du portail et doit être facilement visible. Il est possible de le xer sur une surface horizontale ou
sur une surface verticale. • Pour la connexion à la borne Flash il n’est pas nécessaire de respecter la polarité; En revanche pour la connexion du
câble blindé de l’antenne, il faut connecter le câble et la gaine, comme indiqué dans la g. 8.
Choisir la position la plus adaptée pour installer le feu clignotant: il doit être placé près du portail et doit être facilement visible. Il est possible de le xer
sur une surface horizontale ou sur une surface verticale.
Pour la procédure d’installation, voir la g. 7.
PH200
FL200
4
RACCORDEMENTS ÉLECTRIQUES
Étape C
4.1 - CONNEXION ÉLECTRIQUE À LA LOGIQUE DE COMMANDE (g. 8)
01. Percer la membrane en caoutchouc et insérer les câbles nécessaires pour la connexion des différents dispositifs (phase 01 - g. 8): laisser une
longueur de 40-50 cm pour les câbles et les xer avec les attaches (phase 02 - g. 8).
02. Connecter les différents dispositifs du kit et tous les autres composants prévus pour l’installation (en option et non inclus dans l’emballage), aux
bornes de la logique de commande (phase 03 - g. 8): il n’est pas nécessaire de respecter la polarité, sauf celle du câble blindé de l’antenne qui
doit être connecté au câble et à la gaine comme indiqué dans la phase 03 - g. 8
4.2 - RACCORDEMENT DE L’ALIMENTATION ÉLECTRIQUE
ATTENTION! – La connexion dénitive de l’installation au secteur ou le remplacement du câble fourni doit être effectué exclusive-
ment par un électricien qualié, dans le respect des normes de sécurité locales en vigueur et des instructions qui suivent.
• Pour les essais de fonctionnement et la programmation de l’automatisme, utiliser le câble fourni, en branchant la che dans une prise élec-
trique. Si la prise se trouve loin de l’automatisme, lors de cette phase on peut utiliser une rallonge.
• Pour la phase d’essai et de mise en service de l’automatisme, il faut connecter la logique de commande de manière permanente à l’alimen-
tation de secteur, en remplaçant le câble fourni. Pour effectuer la connexion du câble à la logique de commande de l’opérateur, procéder suivant les
indications ci-après:
01. Vérier que la che de l’opérateur n’est pas branchée dans la prise de courant.

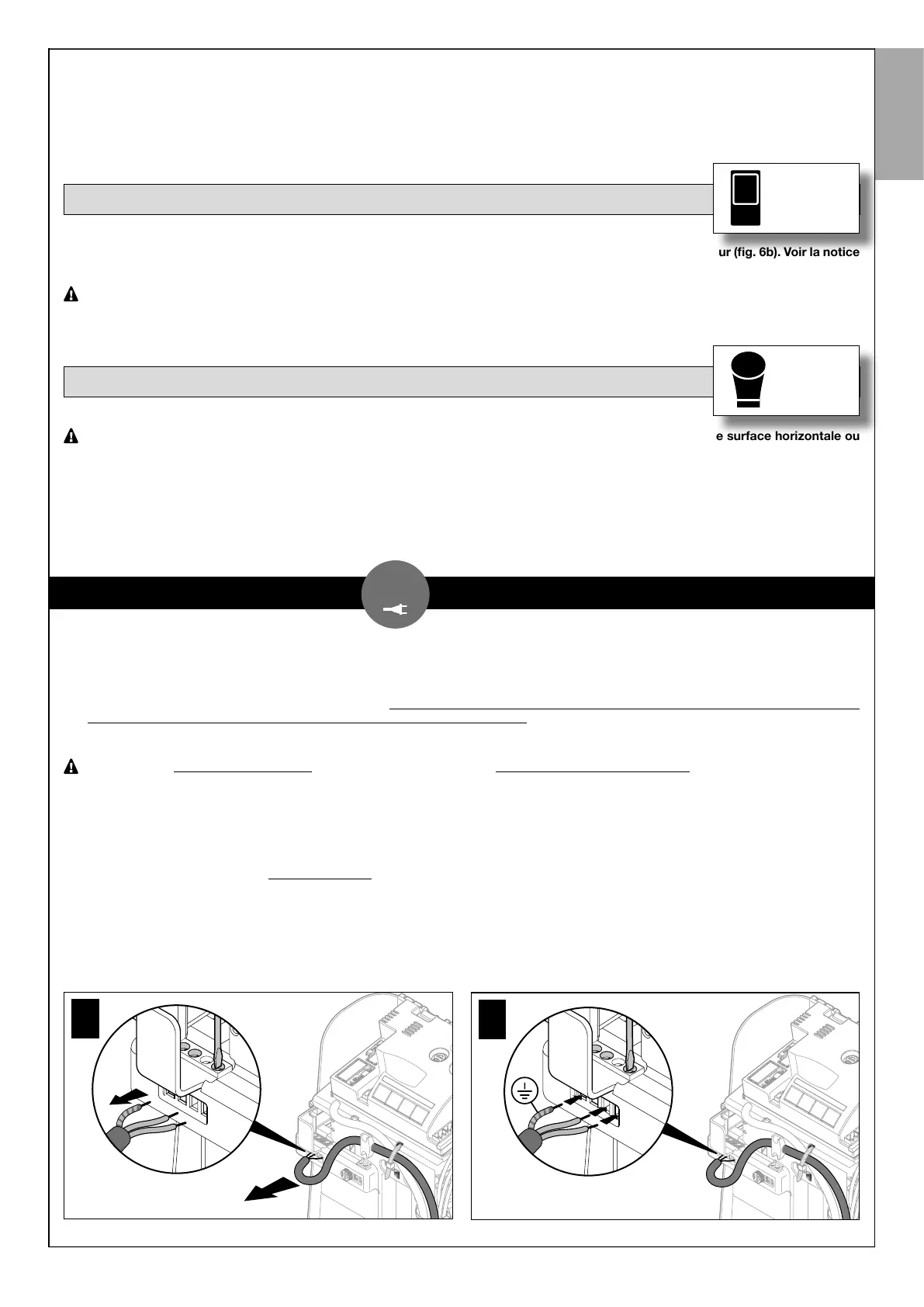

02. Connecter le câble électrique à la borne d’alimentation de l’opérateur (g.10).
03. Desserrer le collier et enlever le câble électrique: le remplacer avec le câble électrique permanent.
04. Relier le câble électrique à la borne d’alimentation de l’opérateur (g. 11).
05. Serrer le collier pour xer le câble électrique.
06. Avant de fermer le couvercle du moteur (g. 9) il est possible de procéder à la programmation de la logique de commande (voir chapitre 5).
