Nice FILO600C - 5 Programowanie; Przyciski Centrali Sterującej; Kontrole Początkowe; Wczytywanie Podłączonych Urządzeń

6 – Polski
Polski
5
PROGRAMOWANIE
Krok D
5.1 - PRZYCISKI CENTRALI STERUJĄCEJ
Na centrali sterującej znajdują się cztery przyciski programowania i odpo-
wiednie diody: przyciski P1, P2, P3, P4 i diody L1, L2, L3, L4 (rys. 12)
P1 = polecenie Krok po Kroku
P2 = wybór prędkości manewru powoli / szybko (punkt 5.6.1)
P3 = wybór cyklu funkcjonowania półautomatyczny / automatycz-
ny (punkt 5.6.2)
P4 = wczytywanie nadajnika radiowego
5.2 - KONTROLE POCZĄTKOWE
Natychmiast po doprowadzeniu zasilania elektrycznego do centrali zaleca się wykonanie kilku prostych kontroli:

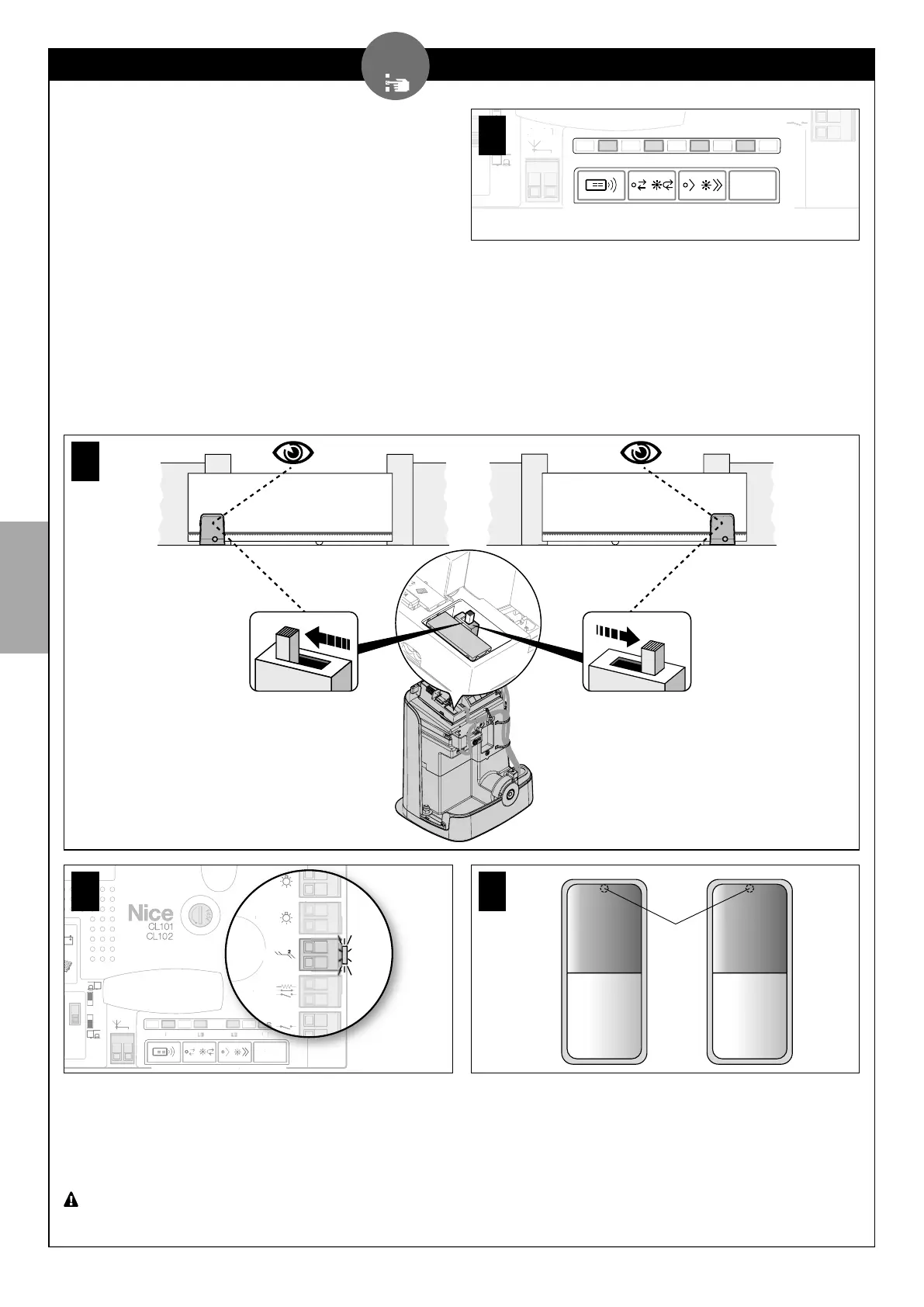

01. W zależności od położenia siłownika (prawa lub lewa strona bramy), przesunąć przełącznik w sposób przedstawiony na rys. 13 w celu określenia
kierunku otwierania bramy.
02. Na centrali (rys. 14) sprawdzić, czy dioda ECSBus miga w sposób prawidłowy (jedno mignięcie na sekundę).
02. Na fotokomórkach Tx i Rx (rys. 15) sprawdzić, czy miga dioda SAFE: nie jest ważny rodzaj migania, który zależy od innych czynników; ważne,
by dioda nie była zawsze zaświecona lub zawsze zgaszona.
03. Jeżeli te kontrole nie dadzą pozytywnego wyniku, zaleca się odłączyć zasilanie od centrali i sprawdzić podłączenie kabli. Inne użyteczne informacje
zostały zamieszczone w rozdziale 9.9 i 10.
13
Fuse 1.6A T
Flash
ECSbus
Stop
Aerial
SbS
OGI
Fuse 15A
P4
L4
P3 P2
SbS
L1
P1
A
eria
l
F
use 1
5A
P4
L
4
P3
P
2
P1
Fus
S
b
S
L1
1
T
Flash
Stop
SbS
OGI
sh
Stop
bS
OGI
ECSbus
14
led
SAFE
TX RX
15
5.3 - WCZYTYWANIE PODŁĄCZONYCH URZĄDZEŃ
Po zakończeniu kontroli wstępnej (punkt 5.2) należy umożliwić centrali rozpoznanie podłączonych do niej urządzeń na zaciskach ECSBus i Stop.
01. Na centrali (rys. 16) nacisnąć i przytrzymać wciśnięty przycisk P2 przez przynajmniej 3 sekundy i następnie go zwolnić.
02. Odczekać kilka sekund aż centrala zakończy wczytywanie urządzeń.
03. Na centrali (rys. 17), po zakończeniu wczytywania, dioda Stop musi pozostać zaświecona i dioda L2 musi zgasnąć. Dioda ECSBus musi
migać jeden raz na sekundę. Jeśli dioda L2 miga = błąd (patrz rozdział 10).
Po każdorazowym dodaniu lub usunięciu fotokomórki z instalacji, należy powtórzyć procedurę wczytywania podłączonych urządzeń.
Fuse 1.6A T
Flash
ECSbus
Stop
Aerial
SbS
OGI
Fuse 15A
P4
L4 L3 L2
P3 P2
SbS
L1
P1
F
use 1.
6A
T
Fl
as
h
E
CS
bu
s
S
to
p
A
er
i
a
l
S
b
S
OGI
F
use 1
5A
12
