Nice FILO600C User Manual

6 – Français
Français
5
PROGRAMMATION
Étape D
5.1 - TOUCHE DE LA CENTRALE DE COMMANDE
La logique de commande possède quatre touches de programmation et
les voyants correspondants: touches P1, P2, P3, P4 et led L1, L2, L3,
L4 (g. 12)
P1 = commande Pas à pas
P2 = sélection vitesse de la manœuvre lente/vide (paragraphe 5.6.1)
P3 = sélection cycle de fonctionnement semi-automatique/auto-
matique (paragraphe 5.6.2)
P4 = mémorisation émetteur radio
5.2 - VÉRIFICATIONS INITIALES
Lorsque la logique de commande est alimentée, il est conseillé d’effectuer quelques vérications élémentaires:

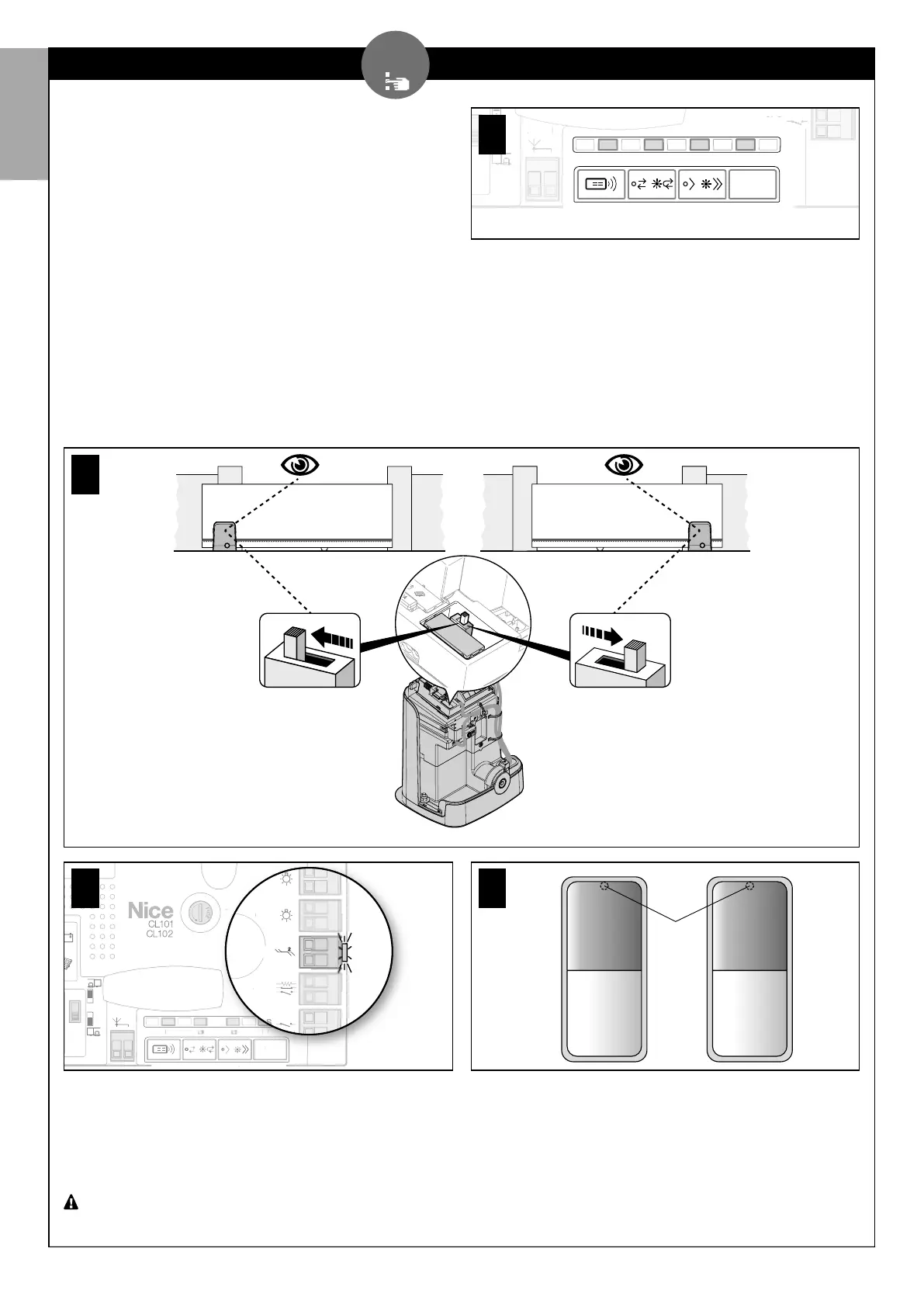

01. Selon la position d’installation de l’opérateur (à gauche ou à droite du portail), déplacer le sélecteur comme indiqué dans la g. 13 pour déterminer
le sens d’ouverture du portail.
02. Sur la logique de commande (g. 14) vérier que la led ECSBus clignote régulièrement (environ un clignotement par seconde).
02. Sur les photocellule de l’émetteur Tx et le récepteur Rx (g. 15) vérier que la led SAFE clignote: le type de clignotement n’est pas important
car il dépend d’autres facteurs. En revanche, il est importante que la led ne soit pas toujours éteinte ou toujours allumée.
03. Si toutes ces vérications ne sont pas conformes, couper l’alimentation de la logique de commande et vérier les connexions des câbles déjà
réalisés. D’autres informations utiles sont disponibles dans les chapitres 9.9 et 10.
13
Fuse 1.6A T
Flash
ECSbus
Stop
Aerial
SbS
OGI
Fuse 15A
P4
L4
P3 P2
SbS
L1
P1
A
eria
l
F
use 1
5A
P4
L
4
P3
P
2
P1
Fus
S
b
S
L1
1
T
Flash
Stop
SbS
OGI
sh
Stop
bS
OGI
ECSbus
14
led
SAFE
TX RX
15
5.3 - MÉMORISATION DES DISPOSITIFS CONNECTÉS
Après les premières vérications (paragraphe 5.2), il faut que la logique de commande reconnaisse les dispositifs qui sont connectés sur les bornes
ECSBus et Stop.
01. Sur la logique de commande (g. 16) appuyer et maintenir enfoncée la touche P2 pendant 3 secondes minimum puis la relâcher.
02. Attendre quelques secondes que la logique termine la reconnaissance des dispositifs.
03. Sur la logique de commande (g. 17), à la n de la reconnaissance, la led Stop doit restée allumée et la led L2 doit s’éteindre. La led ECSBus
doit clignoter une fois par seconde. Si la led L2 clignote = erreur (voir chapitre 10).
À chaque fois qu’une photocellule est ajoutée ou supprimée de l’installation, la procédure de reconnaissance des dispositifs connec-
tés doit être répétée.
Fuse 1.6A T
Flash
ECSbus
Stop
Aerial
SbS
OGI
Fuse 15A
P4
L4 L3 L2
P3 P2
SbS
L1
P1
F
use 1.
6A
T
Fl
as
h
E
CS
bu
s
S
to
p
A
er
i
a
l
S
b
S
OGI
F
use 1
5A
12
