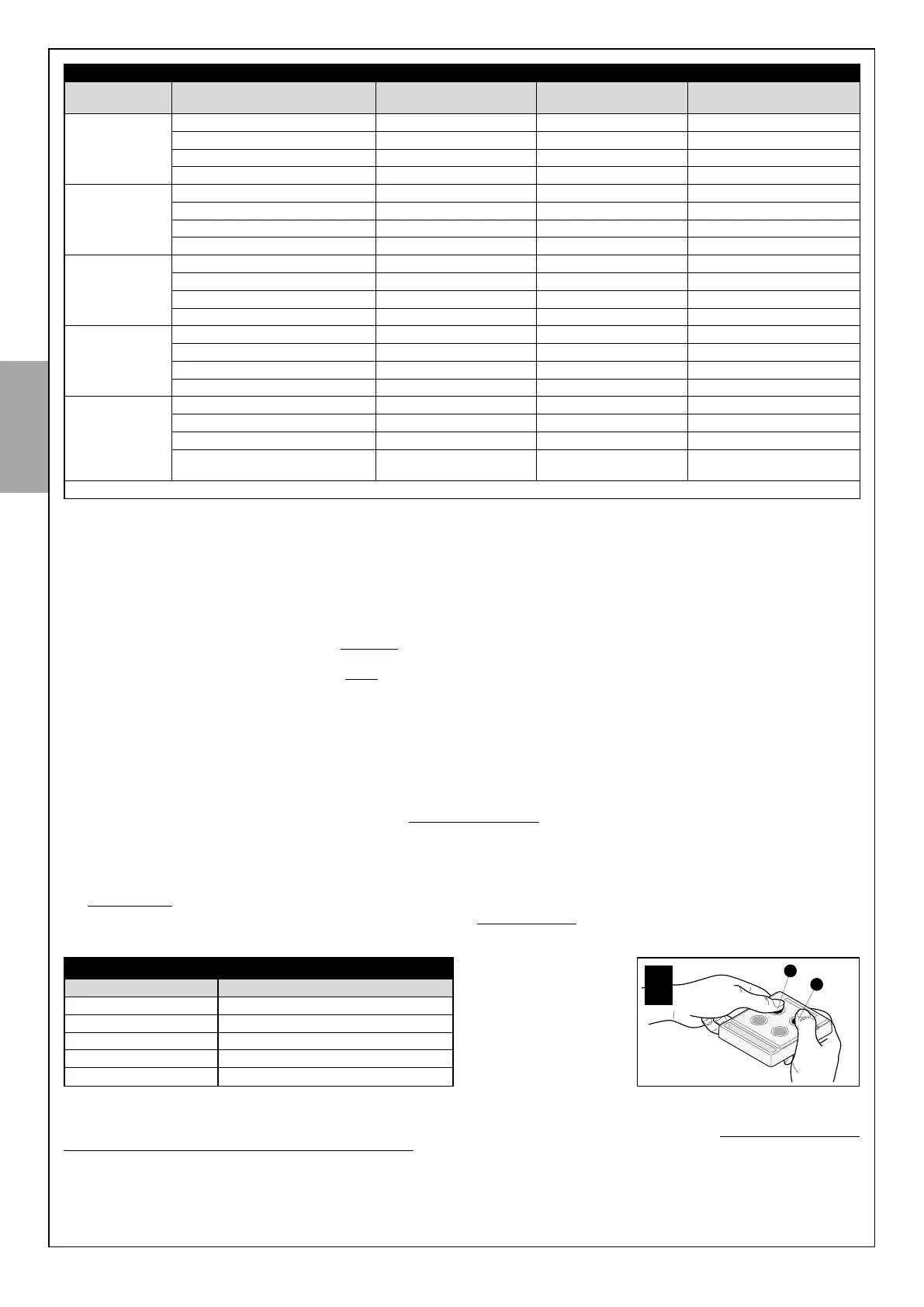

TABELLA 2
Parametri Valore N. lampeggi emessi dal
lampeggiante
Tasto del trasmettitore
da usare
Azione da eseguire
Tempo pausa 10 sec 1 T1 Premere 1 volta T1
20 sec * 2 T1 Premere 2 volte T1
40 sec 3 T1 Premere 3 volte T1
60 sec 4 T1 Premere 4 volte T1
Apertura
pedonale
Apertura del cancello a 0,7 m 1 T2 Premere 1 volta T2
Apertura del cancello a 1 m * 2 T2 Premere 2 volte T2
Apertura del cancello a metà 3 T2 Premere 3 volte T2
Apertura del cancello a 3/4 4 T2 Premere 4 volte T2
Forza motore Bassa 1 T3 Premere 1 volta T3
Medio bassa * 2 T3 Premere 2 volte T3
Medio alta 3 T3 Premere 3 volte T3
Alta 4 T3 Premere 4 volte T3
Funzione
Step by Step
(SbS)
Apre - Stop - Chiude - Stop 1 T4 Premere 1 volta T4
Apre - Stop - Chiude - Apre * 2 T4 Premere 2 volte T4
Apre - Chiude - Apre - Chiude 3 T4 Premere 3 volte T4
Solo apertura 4 T4 Premere 4 volte T4
Funzione OGI
(Open Gate
Indicator)
OGI 1 T5 Premere 1 volta T5
Luce di cortesia 30 sec 2 T5 Premere 2 volte T5
Luce di cortesia 60 sec 3 T5 Premere 3 volte T5
Funzione presenza *
(vedere paragr. 9.1.2)
4 T5 Premere 4 volte T5
* Valore di fabbrica
9.1.2 - Funzione Presenza
Questafunzioneèregolatadaltasto T5deltrasmettitoreECCO5...(g.nellaTabella4)edeterminalamodalitàdifunzionamentodell'uscitaOGI.Sea
questauscitavengonocollegatiimoduliluceLM100(nonindotazione),ilfunzionamentodiquestafunzioneèilseguente:
- con cancello chiuso:quandounoggettoopacointerrompelatrasmissione(infrarosso)dellefotocellule,lalucedicortesiasiaccendeper5secondi.
Trascorsii5secondi,selatrasmissioneèancorainterrotta,lalucedicortesiasiaccendeperaltri5secondi;seinvecelafotocellulanonrilevapresenze
la luce di cortesia si spegne.
- con cancello in movimento (manovra di apertura e chiusura):lalucedicortesiaèsempreaccesa.Alterminedellamanovra(aperturaochiusura)
resta acceso per ulteriori 5 secondi.
- con cancello aperto con chiusura automatica non attiva:alterminedellamanovralalucedicortesiarimaneaccesaper5secondi,poisispegne
eriprendeilcomportamentodelcancelloquandoèchiuso.
- con cancello aperto con chiusura automatica attiva:alterminedellamanovralalucedicortesiarimaneaccesaper5secondi,poisispegnee
riprendeilcomportamentodelcancelloquandoèchiuso.
Se la funzione OGI è attiva,ilcomportamentodellalampadacollegataadessaèilseguente:
- spenta:automazioneinposizionedimassimachiusura.
- lampeggio lento:esecuzionemanovradiapertura.
- lampeggio veloce:esecuzionemanovradichiusura.
- accesa fissa:automazioneinposizionedimassimaapertura.
9.1.3 - Verica dei valori impostati per ciascun parametro (usando il trasmettitore memorizzato in modo 1)
La verificapuòessereeffettuataconuntrasmettitorequalsiasi memorizzato in Modo 1 (comequelliindotazione, vedere paragr. 9.3.1). Senonè
disponibile nessun trasmettitore memorizzato in Modo 1,èpossibilememorizzarneunosolopereffettuareleprogrammazioniepoicancellarlo(vedere
paragr. 9.4).
Procedura di regolazione (primadiprocedere,verificarenellaTabella3ilparametrodaverificareel'azionedaeseguire):
01. Sul trasmettitore (g. 25) premere e matenere premuti contemporaneamente i tasti T1 e T2 per 5 secondi e poi rilasciarli.
02. Entro 3 secondi dal rilascio, eseguire l’azione prevista nella Tabella 3 per verificare il parametro desiderato.
03. Rilasciareiltastoquandoillampeggianteiniziaaemetteredeilampeggi:contare i lampeggi. Verificare nella Tabella 2 il valore che corrisponde al
numero di lampeggi.
TABELLA 3
1
2
Parametri Azione da eseguire
Tempo pausa Premere e mantenere premuto il tasto T1
Apertura pedonale Premere e mantenere premuto il tasto T2
Forza motore Premere e mantenere premuto il tasto T3
Funzione SbS Premere e mantenere premuto il tasto T4
Funzione OGI Premere e mantenere premuto il tasto T5
9.2 - AGGIUNTA O RIMOZIONE DEI DISPOSITIVI
Nell'impiantorealizzato,è possibile aggiungere o rimuovere dispositivi inqualsiasimomento:nelcasodiaggiuntadispositivi,èimportanteverificareche
questi siano perfettamente compatibili con FILO 400C/FILO 600C; per ulteriori dettagli consultare il servizio as sistenza Nice.
9.2.1 - Memorizzazione di ulteriori dispositivi
Normalmente l’operazione di apprendimento dei dispositivi collegati all’ECSBus e all’ingresso Stop viene eseguita durante la fase d'installazione, ma se
vengono aggiunti (o rimossi) dispositivi successivamente, ènecessarioeseguire la procedura di seguito:
