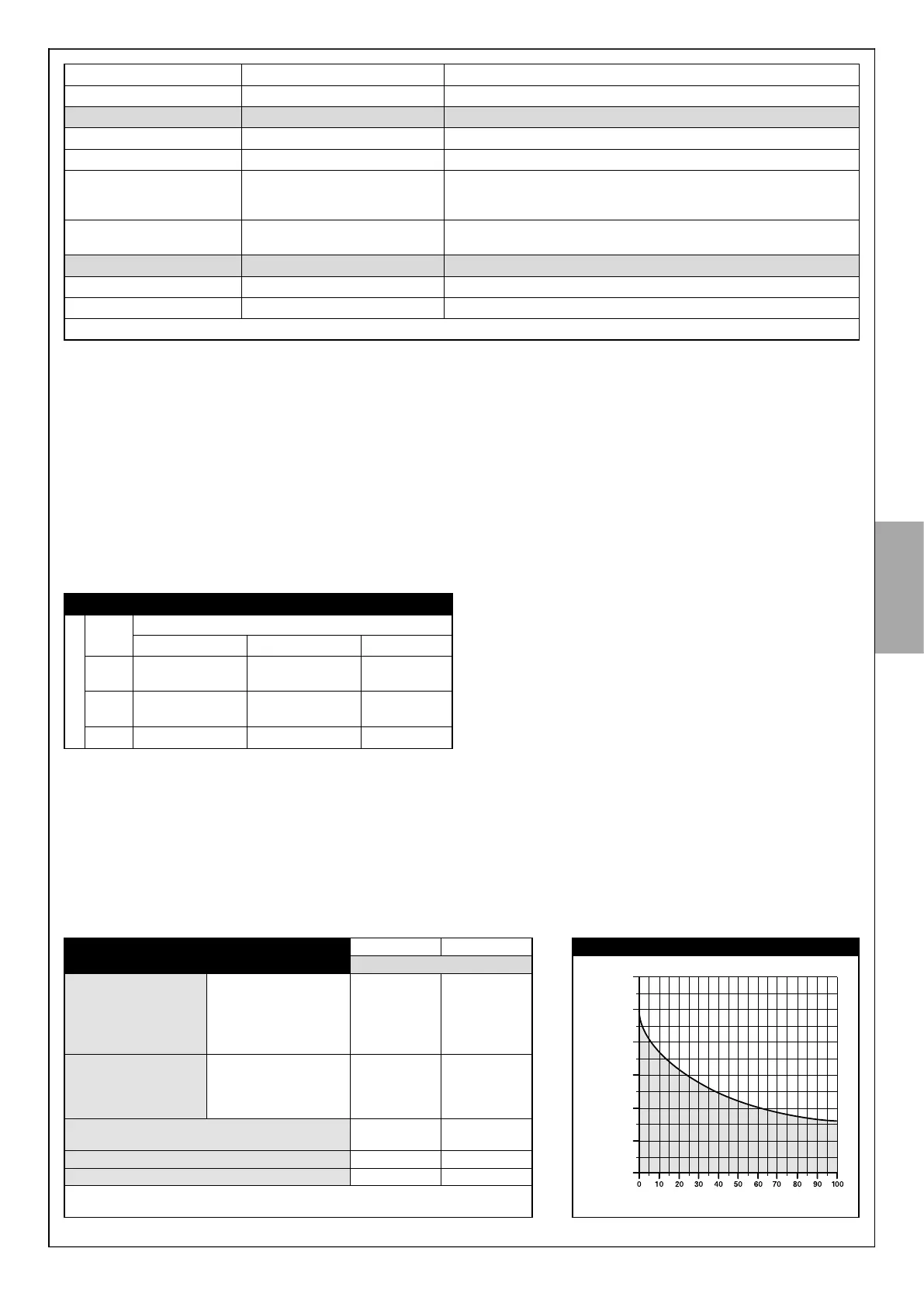

Polski 15
Polski
3 powolnych mignięć Wczytywanie OK Pomyślne wczytywanie
5 powolnych mignięć Kasowanie OK Pomyślne skasowanie wszystkich nadajników
Dioda L2 Stan Działanie
Zgaszona * Wszystko OK Wybrana prędkość „wolno”
Zaświecona Wszystko OK Wybrana prędkość „szybko”
1 mignięcie na sekundę Nie została wykonana procedura
wczytywania urządzeń lub wystę-
pują błędy w danych w pamięci
Wykonać ponownie procedurę wczytywania pozycji (patrz punkt 5.4)
1 mignięcie na sekundę Faza wczytywania urządzeń w toku Wskazuje procedurę wyszukiwania podłączonych urządzeń w toku (która
trwa maksymalnie kilka sekund)
Dioda L3 Stan Działanie
Zgaszona * Wszystko OK Praca Półautomatyczna
Zaświecona Wszystko OK Praca Automatyczna
* lub w trybie „Standby”
9.11 - SPECYFIKACJE
9.11.1 - System ECSBus
ECSBus jest systemem, który pozwala na wykonanie podłączeń urządzeń ECSBus za pomocą jedynie dwóch przewodów, którymi jest przesyłane
zasilanie elektryczne jak i zwrotne sygnały komunikatów. Wszystkie urządzenia są podłączane równolegle do tych samych dwóch przewodów ECSBus;
każde urządzenie jest rozpoznawane niezależnie, ponieważ podczas instalowania jest mu przypisany jeden, jednoznaczny adres.
Do ECSBus można podłączyć zarówno fotokomórki, jak i inne urządzenia stosujące ten system, na przykład urządzenia bezpieczeństwa, przyciski
sterowania, diody sygnalizacyjne itp. Informacje na temat urządzeń ECSBus są dostępne w katalogu produktów linii Nice Home lub na stronie www.
niceforyou.com. Za pomocą procedury wczytywania centrala rozpoznaje jedno za drugim wszystkie podłączone urządzenia i umożliwi jej to odczyt
wszystkich możliwych anomalii podczas normalnego funkcjonowania automatyki. Z tego powodu, po każdorazowym dołożeniu lub wyjęciu urządzenia
podłączonego do ECSBus należy powtórzyć procedurę wczytywania tych ostatnich urządzeń (punkt 9.2.1).
9.11.2 - Wejście Stop
Wejście Stop powoduje natychmiastowe zatrzymanie manewru i krótkie odwrócenie kierunku ruchu. Do tego wejścia można podłączyć urządzenia
ze stykami normalnie otwartymi „NO”, ze stykami normalnie zamkniętymi „NC”, oraz urządzenia z wyjściem o stałym oporze 8,2kΩ (na przykład listwy
krawędziowe). Za pomocą odpowiednich sposobów, istnieje możliwość podłączenia do wejścia Stop więcej niż jednego urządzenia, nawet różnych
rodzajów: (patrz Tabela 9).
TABELA 9
Uwaga 1: kombinację NO i NC otrzymamy łącząc te 2 pary styków równolegle i
dołączając szeregowo ze stykiem NC opór 8,2kΩ (możliwa jest zatem kombinacja 3
urządzeń: NO, NC i 8,2 kΩ).
Uwaga 2: równolegle między sobą może być połączona dowolna liczba urządzeń
typu NO.
Uwaga 3: równolegle między sobą może być połączona dowolna liczba urządzeń
typu NO.
Uwaga 4: Możliwe jest równoległe podłączenie tylko 2 urządzeń z wyjściem
o stałym oporze 8,2kΩ. W razie potrzeby podłączenia większej liczby urzą-
dzeń, można je połączyć „kaskadowo” z jednym końcowym urządzeniem o
oporze 8,2kΩ.
2 urządzenie typu:
1 urządzenie typu:
NO NC 8,2KΩ
NO Równolegle
(Uwaga 2)
(Uwaga 1) Równolegle
NC (Uwaga 1) Szeregowo
(Uwaga 3)
Szeregowo
8,2KΩ Równolegle Szeregowo (Uwaga 4)
UWAGA! Jeżeli do wejścia Stop podłączone urządzenia zabezpieczające, tylko urządzenia z wyjściem o stałym oporze 8,2kΩ
zapewniają 3 kategorię zabezpieczenia przed usterkami.
Jak w ECSBus, centrala rozpoznaje rodzaj urządzenia dołączonego do wejścia Stop podczas fazy wczytywania. ZATRZYMANIE zostanie uaktywnione
w wypadku zaistnienia jakiejkolwiek niezgodności względem zapamiętanego statusu.
9.11.3 - Trwałość produktu
Trwałość to średni czas użytkowania produktu. Trwałość urządzenia zależy w dużym stopniu od wskaźnika trudności wykonywania manewrów, czyli
sumy wszystkich czynników wpływających na zużycie produktu (Tabela 10). Aby oszacować trwałość automatyki, należy postąpić w opisany poniżej
sposób:
01. Zsumować wszystkie wartości wskaźników z Tabeli 10;
02. Na Wykresie 1 przeprowadzić pionowo linię od odnalezionej wartości aż do przecięcia z krzywą. W tym punkcie wykreślić linię poziomą do
przecięcia z linią „liczba cykli”. Określona wartość to szacowana trwałość Państwa produktu.
TABELA 10
FILO400C FILO600C
Wskaźnik trudności
Długość skrzydła
< 3 m
3 - 4 m
4 - 5 m
5 - 6 m
6 - 7 m
0%
10%
20%
25%
-
0%
5%
10%
15%
20%
Masa skrzydła
< 200 kg
200 - 300 kg
300 - 400 kg
400 - 600 kg
10%
20%
30%
-
0%
10%
20%
30%
Temperatura otoczenia wyższa niż 40°C lub
niższa niż 0°C albo wilgotność wyższa niż 80%
20% 20%
Obecność pyłu, piasku lub soli 15% 15%
Ustawienie siły silnika na „poziom 4” 15% 15%
Uwaga – Dane odnoszą się do wyważonej bramy przesuwnej, utrzymywanej w prawi-
dłowym stanie konserwacyjnym
WYKRES 1
50.000
100.000
150.000
200.000
250.000
300.000
Wskaźnik trudności (%)
cykle manewrów
