5.2 Converter rear view

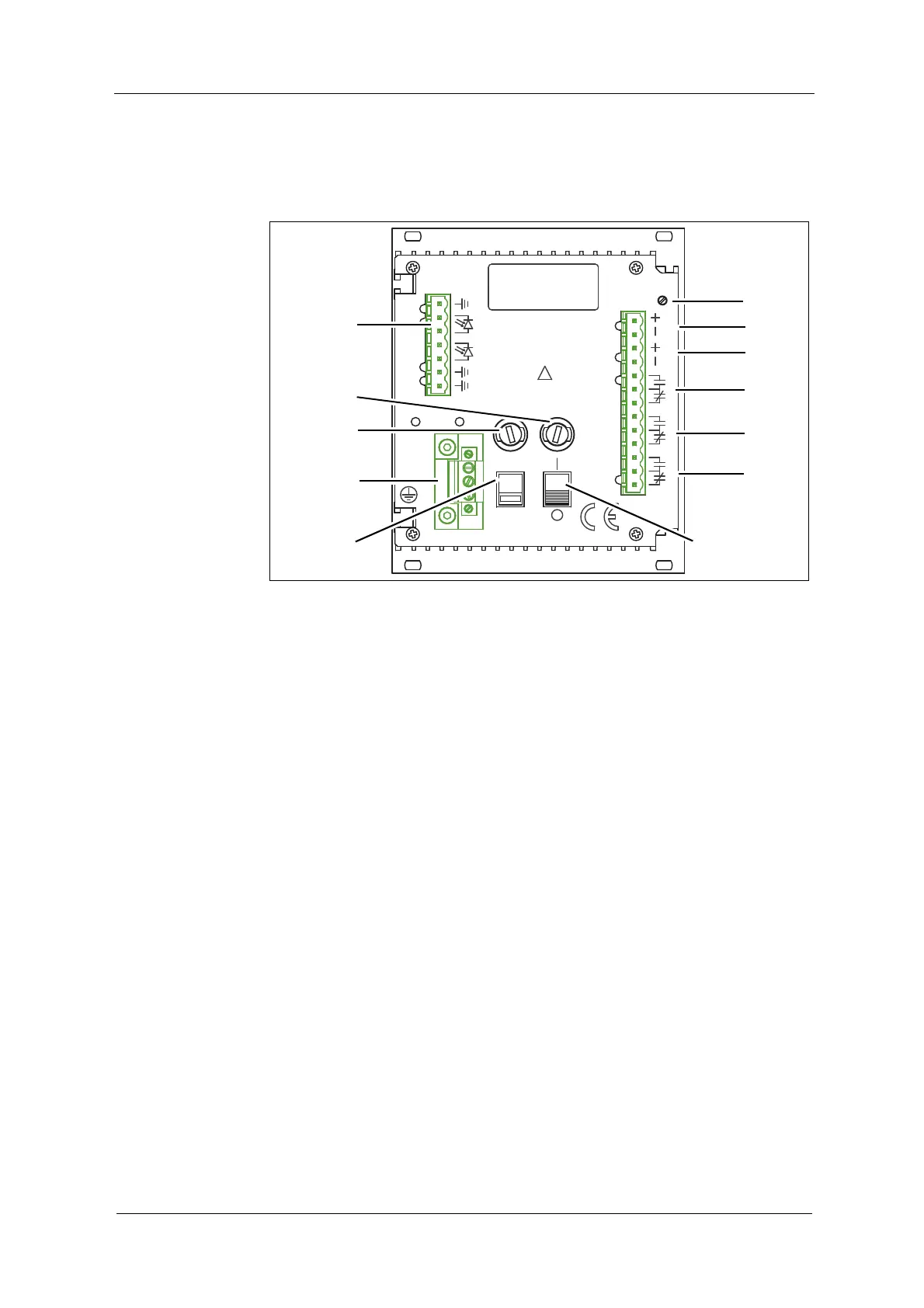

Fig. 3 Converter rear view
Numbers stand for:
16. Potentiometer for lamp voltage
17. Lamp output (only for optek-sensors)
18. mA-output (4 - 20 mA)
19. Relay output 1
20. Relay output 2
21. Relay output 3
22. Power switch
23. Selector switch for voltage (preset 230 V AC or 115 V AC) -
(does not apply for a 24 V AC / DC version)
24. Power supply (fixed)
25. Fuse I
• T 0.315 A for 230 V AC
• T 0.630 A for 115 V AC
• T 1.250 A for 24 V AC/DC
26. Fuse II
• T 0.315 A for 230 V AC
• T 0.630 A for 115 V AC
• T 1.250 A for 24 V AC/DC
27. Detector input (only for optek-sensors)
ALARM II
14
MADE IN GERMANY
OPTEK-DANULAT
N
PE
L
230V
LAMP AL
17
18
15
16
3
DETECTORINPUTS
5
5
4
50/60Hz, 30VA
230VAC, T0,315A
115VAC, T0,630A
115/230V
!
5
1
2
8
ALARM I
11
13
12
10
9
mA
VOLTAGE
6
7
LAMP
LAMP -
212019
