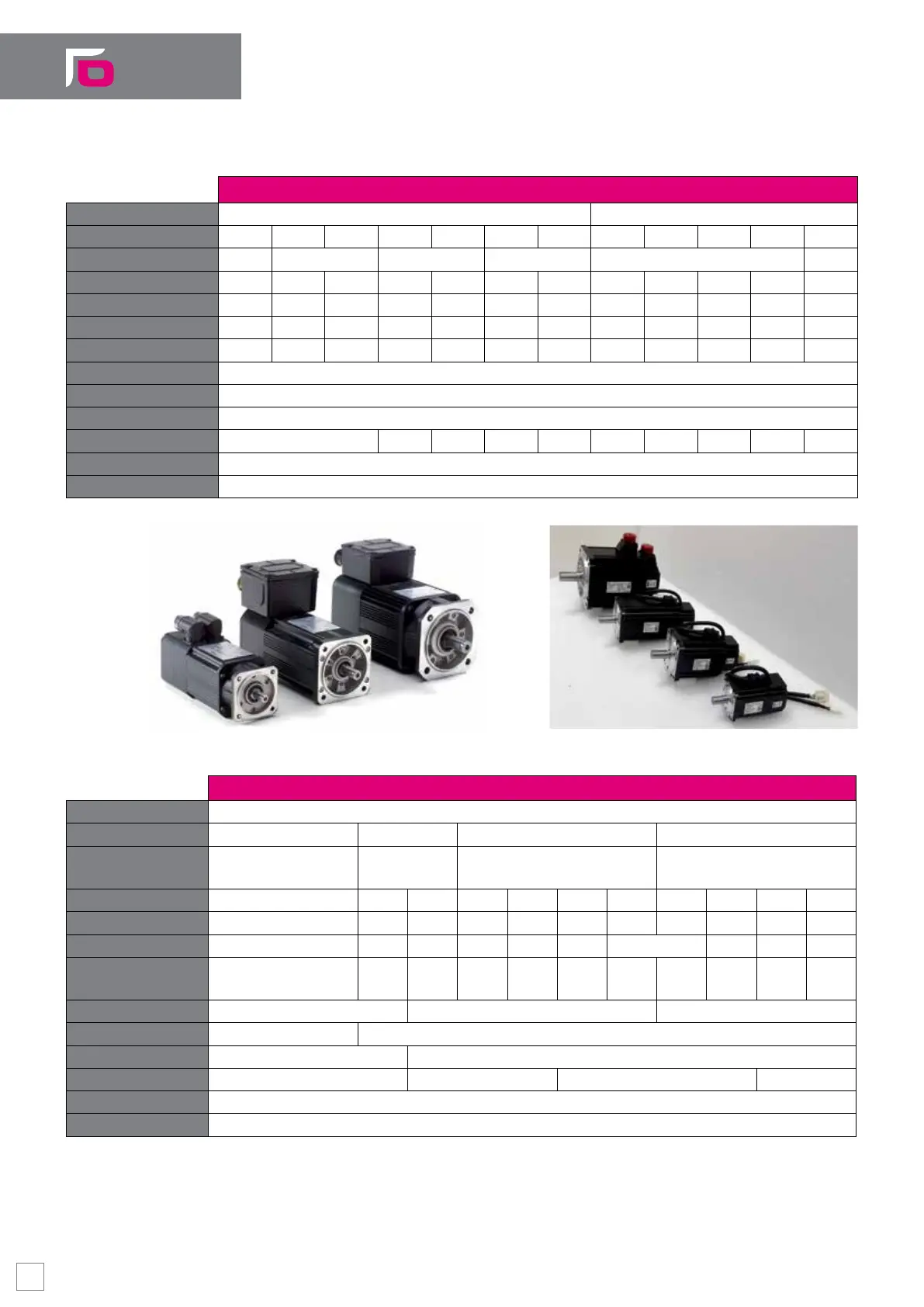

OSAI OPENcontrol - Page 52

Hardware
XML MOTORS
Voltage 230V 400V
Model SA01 SB02 SB04 SC06 SC10 SE15 SE22 SEP09 SEP15 SEP22 SEP30 SFP50
Flange Dimension (mm) 40 60 80 130 130 180
Stall torque (Nm) 0,32 0,64 1,27 1,91 3,19 4,77 7 2,86 4,77 7 9,55 15,92
Stall current (A) 1,38 1,63 2,89 3,58 5,37 8,23 11,98 2,97 4,89 7,17 9,78 15,49
Power (kW) 0,1 0,2 0,4 0,6 1 1,5 2,2 0,9 1,5 2,2 3 5
Length w/o brake (mm) 100,3 106 134 138,5 178,5 167,3 191,3 143,3 167,3 191,3 215,3 216,5
Nominal speed 3000
Maximum speed 5000
Connections Signal & power connectors
Drive size 3/9 4,5/9 6/12 12/24 12/24 3/9 4,5/9 12/24 12/24 18/36
Transducer Incremental Encoder TTL with Hall sensors 3000 pulses/turn (2048 pulses/turn for SA01)
Brake Optional
OS3 MOTORS
Voltage 400V
Family B36 B56 B63 B71
Flange Dimension
(mm)
70 91,3 115 142
Stall torque (Nm) 1,2 2 3,2 4 6 8 10 12 16 20 24
Stall current (A) 1,7 2,5 2,9 3,3 4,9 6,5 6,1 7,4 9,8 12,3 14,7
Power (kW) 0,6 0,7 1 1,3 2 2,7 3,3 4,4 5,5 6,6
Length without
brake (mm)
197 211 236 224 249 274 299 259 284 309 334
Nominal speed 6000 4000 3000
Number of poles 4 8
Connections Signal & Power Connectors Signal connector & screw power connectors
Drive Size 3A 6A 12A 18A
Transducer SinCos Hiperface Single/Multi turn, Resolver
Brake Optional
