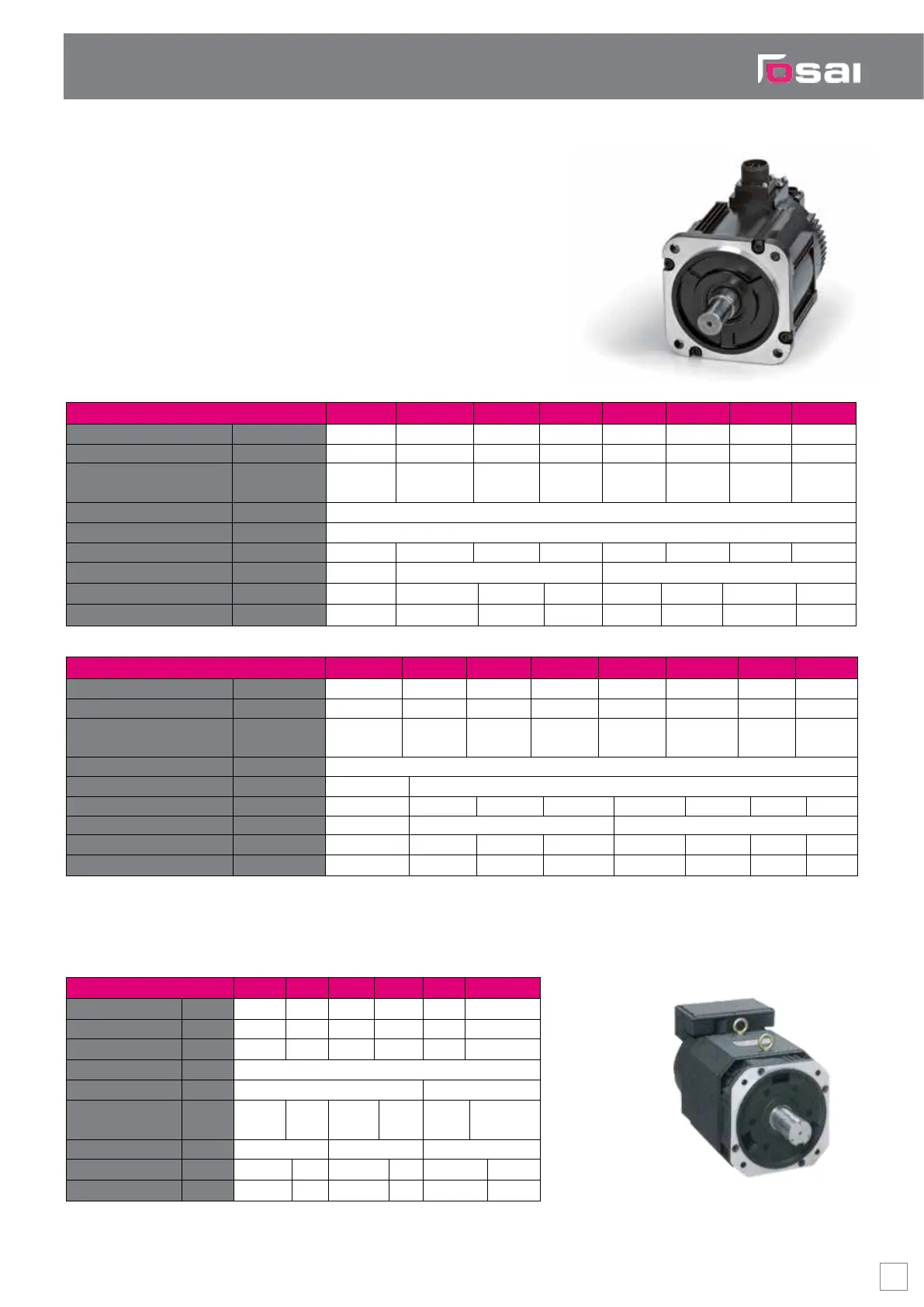

OSAI OPENcontrol - Page 55

SGMGV Servomotor Series

Middle inertia

3000/4000 RPM max speed (5000 RPM for
0.45 kW)

High peak, fast acceleration torque

20 bit absolute encoder, over 1M pulse
per revolution
Medium Inertia – Standard type
SGMGV 05**A 09**A 13**A 20**A 30**A 44**A 55*A 75**A
Rated Output kW 0,45 0,85 1,3 1,8 2,9 4,4 5,5 7,5
Rated Torque N · m 2,86 5,39 8,34 11,5 18,6 28,4 35 48
Instantaneous Peel
Torque
N · m 8,92 13,8 23,3 28,7 45,1 71,1 87,6 119
Rated Speed min
-1
1500
Max Speed min
-1
3000
Rotor Moment of Inertia kg · m
2
x10
-4
3,33 13,9 19,9 26 46 67,5 89 125
Flange Size mm 90 130 180
Length mm 147 145 161 179 168 192 229 275
Weight Kg 3,2 5,5 7,1 8,6 13,5 17,5 21,5 29,5
Medium Inertia – High speed type
SGMGV 05**M 09**M 13**M 20**M 30**M 44**M 55*M 75**M
Rated Output kW 0,45 0,85 1,3 1,8 2,9 4,4 5,5 7,5
Rated Torque N · m 2,86 5,39 8,34 11,5 18,6 28,4 35 48
Instantaneous Peel
Torque
N · m 9,0 19 30 46 60 92 107 130
Rated Speed min
-1
1500
Max Speed min
-1
5000 4000
Rotor moment of Inertia kg · m
2
x10
-4
3,33 13,9 19,9 26 46 67,5 89 125
Flange Size mm 90 130 180
Length mm 147 145 161 179 168 192 229 275
Weight Kg 3,2 5,5 7,1 8,6 13,5 17,5 21,5 29,5
SGMGV Spindle Motor Series
Standard type
UAKAJ-**C 04 06 08 11 15 19
Rated Output kW 2,2 3,7 5,5 7,5 11 15
Output (50%ED) kW 3,7 5,5 7,5 11 15 18,5
Max Output (10s) kW 4,6 7,4 10 15 22 30
Rated Speed min
-1
1500
Max Speed min
-1
10000 7000
Rotor Moment of
Inertia
kg·m
2
0,0071 0,014 0,021 0,025 0,069 0,069
Flange Size mm 174 204 250
Length mm 375 467 496 556 568 568
Weight kg 29 47 52 59 94 94
OPENcontrol Technical overview
53
