車いすへの 取り付 け
„The Back“152 | Ottobock
注意

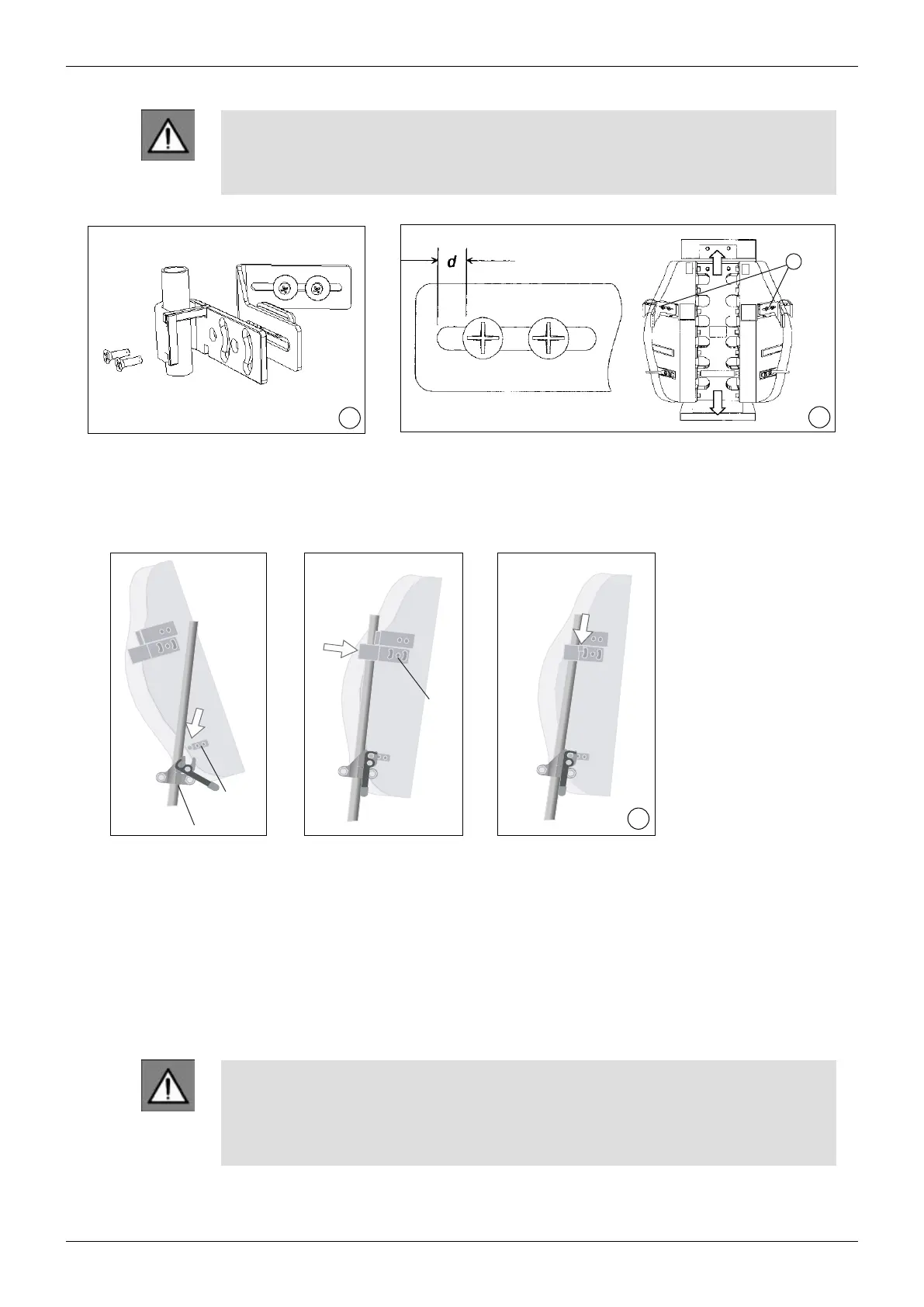

左右のアダプターフックは中央から等距離に設定してください。（図5参照）距離「d」は
両側とも同じにしてください。同じでない場合、「TheBack」は安定せず、ユーザーに適
切 な 適 合 が で き ま せ ん 。。
4
5
1
7 車いすへの取り付け
1
1
A B C
6
2
1.
バックサ ポートチューブ（ 図 6 A 、1 項 ）を下 部 取り付 けアダプター の 受けの 刻 み目に挿入してくだ
さい（図6A、2項）。アダプターの開閉ラッチを左右のバックサポートチューブに取り付けてくだ
さ い（ 図 6 B ）。
2.
上部取り付けアダプターのフックラッチ（図6B）を持ち上げ、アダプターのフック（図6B、1項）を
車いすのバックチューブ 部 分に 差し込 んでください。
3.
T h e B a c k 」が 前 方 に 回 転 す る の を 防 止 す る た め 、図 6 C に 示 さ れ る 場 所（ 下 位 置 ）で 上 部 取 り 付 け
アダプターのフックラッチをロックしてください。
注 意！
角度調整は、資格を有する技術担当者によって行ってください。後方角度が、前方面に
対し10°未満、また後方面に対し12°未満に設定してください。
調整後は、すべてのネジが、適切に締められていることを確認してください。同時に、車
いすの安定性も必ず確認してください。
