Montage sur le fauteuil roulant
„The Back“ Ottobock | 43
7 Montage sur le fauteuil roulant
1
1
A B C
6
2

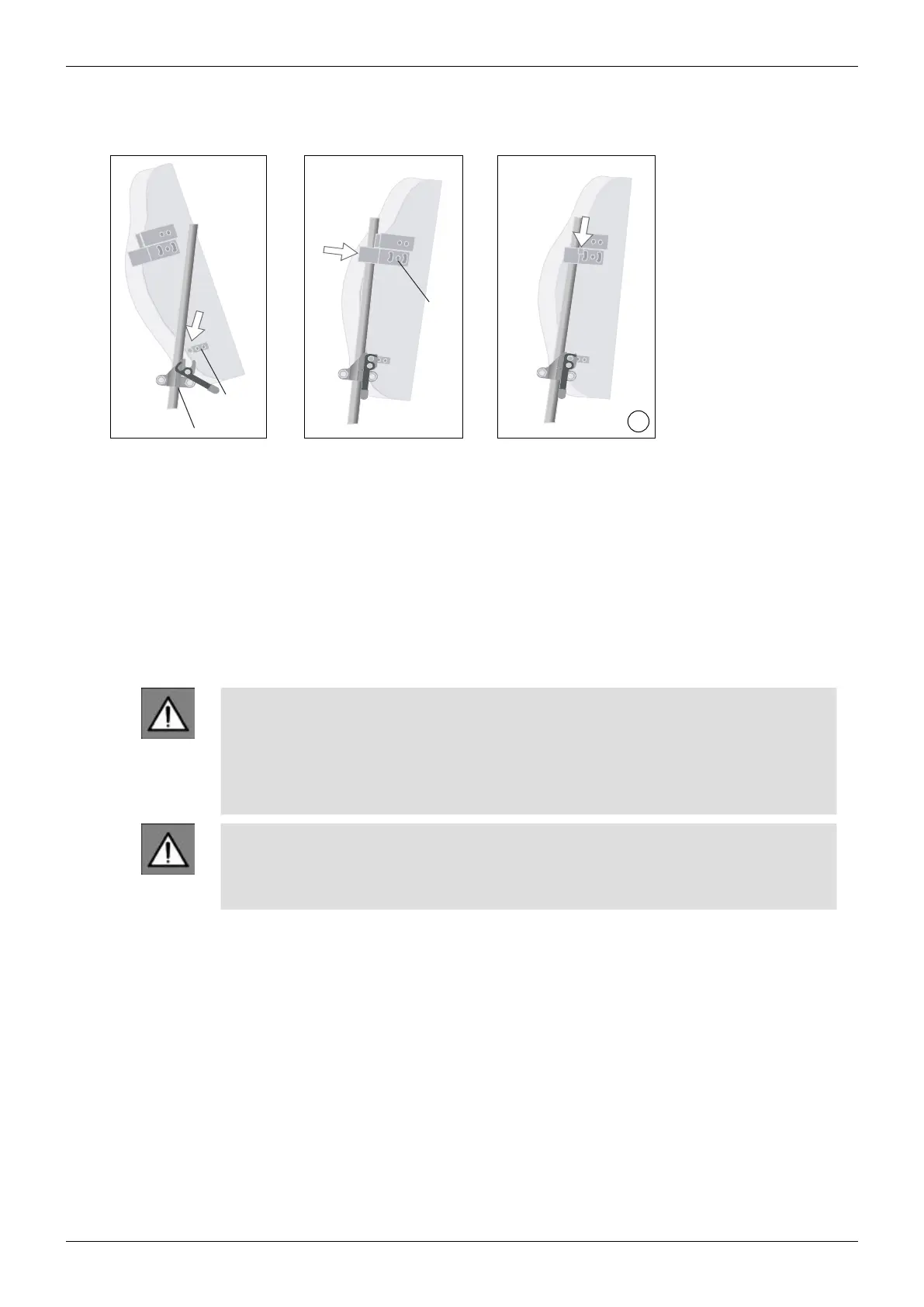

1. Insérez les adaptateurs transversaux de la partie solide du dossier (ill. 6A, pos. 1) dans les
orices des adaptateurs de montage inférieurs prévus à cet effet (ill. 6A, pos. 2). Bloquez
les verrouillages de sécurité des adaptateurs de montage des deux côtés du dossier (ill. 6B).
2. Lorsque les verrouillages de sécurité des adaptateurs de montage supérieurs sont soulevés
(ill. 6B), ils s’insèrent dans les crochets des adaptateurs de montage supérieurs (ill. 6B, pos.
1) contre les tubes du dossier du fauteuil roulant.
3.
Refermez les verrouillages des crochets des adaptateurs de montage supérieurs (orientés
vers le bas) comme indiqué sur l’ill. 6C an que «The Back» ne se tourne pas vers l’avant.
Attention !
Seul du personnel spécialisé et qualié est autorisé à régler l’inclinaison du dossier.
Lors de ce réglage, il faut veiller à ce que le dossier ne soit pas incliné de plus de 10
degrés vers l’avant ni de plus de 12 degrés vers l’arrière. Une fois les opérations de
réglage effectuées, assurez-vous que toutes les vis des éléments de xation supé-
rieurs sont serrées fermement et vériez la stabilité de l’équilibre du fauteuil roulant.
Attention !
L’orice de l’adaptateur de montage inférieur peut être positionné vers l’arrière du
fauteuil roulant (voir ill. 2). Il peut également être orienté vers l’avant mais n’inue
alors pas sur la profondeur d’assise.
8 Réglage de l’inclinaison de «The Back»
1.
Les crochets des adaptateurs de montage supérieurs et les angles de réglage sont maintenus
ensemble avec 2 vis à tête fraisée (ill. 4).
2.
Dévisser les deux vis permet d’incliner «The Back». «The Back» est réglé en usine sur 90º.
Lors du montage, la surface arrière se déplace parallèlement aux tubes du dossier.
3. L’angle réglé peut être aussi bien négatif (81º) que positif (102º).
4. Dès que vous avez réglé l’angle sur l’inclinaison correcte, revissez les deux vis.
