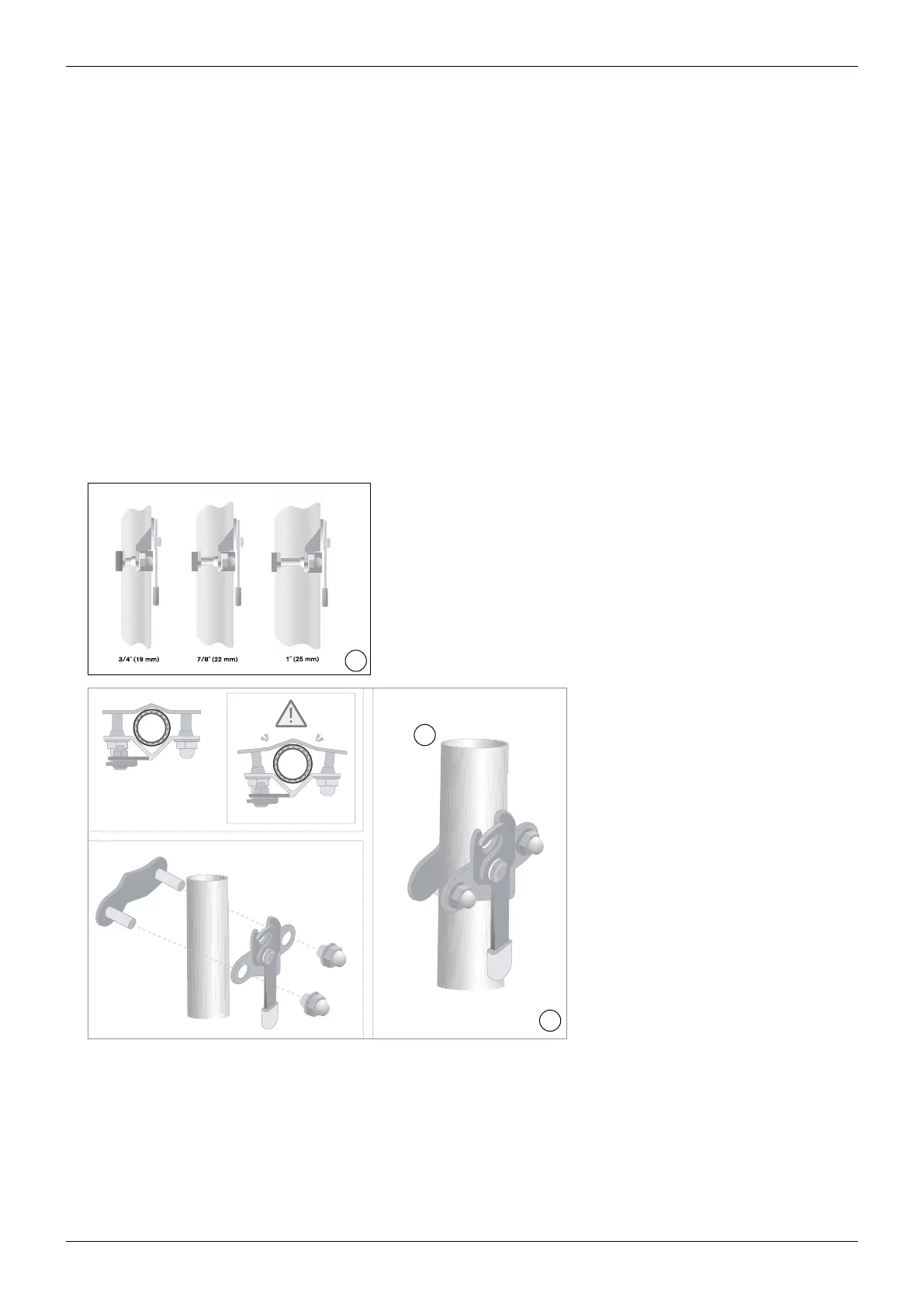

Onderste montageadapters aan de rugbuizen van de rolstoel bevestigen
„The Back“ Ottobock | 103
3 Onderste montageadapters aan de rugbuizen van de rolstoel
bevestigen
1. Bepaal de diameter van de rugbuizen van de rolstoel.
2. De montageadapters passen voor rugbuizen van 19 mm (3/4"), 22 mm (7/8") en 25 mm (1")
(afb. 1). Zet “The Back” in de gewenste positie tegen de rolstoel en markeer op de beide
rugbuizen de plaats waar de montageadapters komen te zitten. (Dit punt ligt ca. 6 mm (1/4")
onder de dwarsverbindingen van het rugframe.)
3. Verwijder de schroeven van de montageadapters en bevestig de adapters aan de rugbuizen
van de rolstoel zoals aangegeven op afbeelding 2.
4. Controleer voordat u de montageadapters vastschroeft, of de linker- en de rechtermontage-
adapter op dezelfde hoogte op de rugbuizen zitten.
5.
Draai de schroeven van de montageadapters weer vast zoals aangegeven op afbeelding 2A,
2C en 2D.
1
1
A B
2
C
D
