Hoek van „The Back“ instellen | Floambekleding verwijderen en bevestigen | Bekledingsdelen verwijderen en bevestigen
8 Hoek van „The Back“ instellen
1. De montageadapterhaken aan de bovenkant en de verstelhoeken worden elk verbonden met
twee platverzonken schroeven (afb. 4).
2.
Wanneer deze beide schroeven worden losgedraaid, kan de hoek van „The Back“ worden
ingesteld. „The Back“ is standaard ingesteld op 90°. Bij de montage loopt het achtervlak
parallel aan de rugbuizen.
3. Er kan zowel een negatieve hoek (81°) als een positieve hoek (102°) worden ingesteld.
4. Zodra u de juiste hoek heeft ingesteld, draait u de beide schroeven weer vast.
Let op!
Het is beslist nodig dat beide schroeven worden gebruikt.

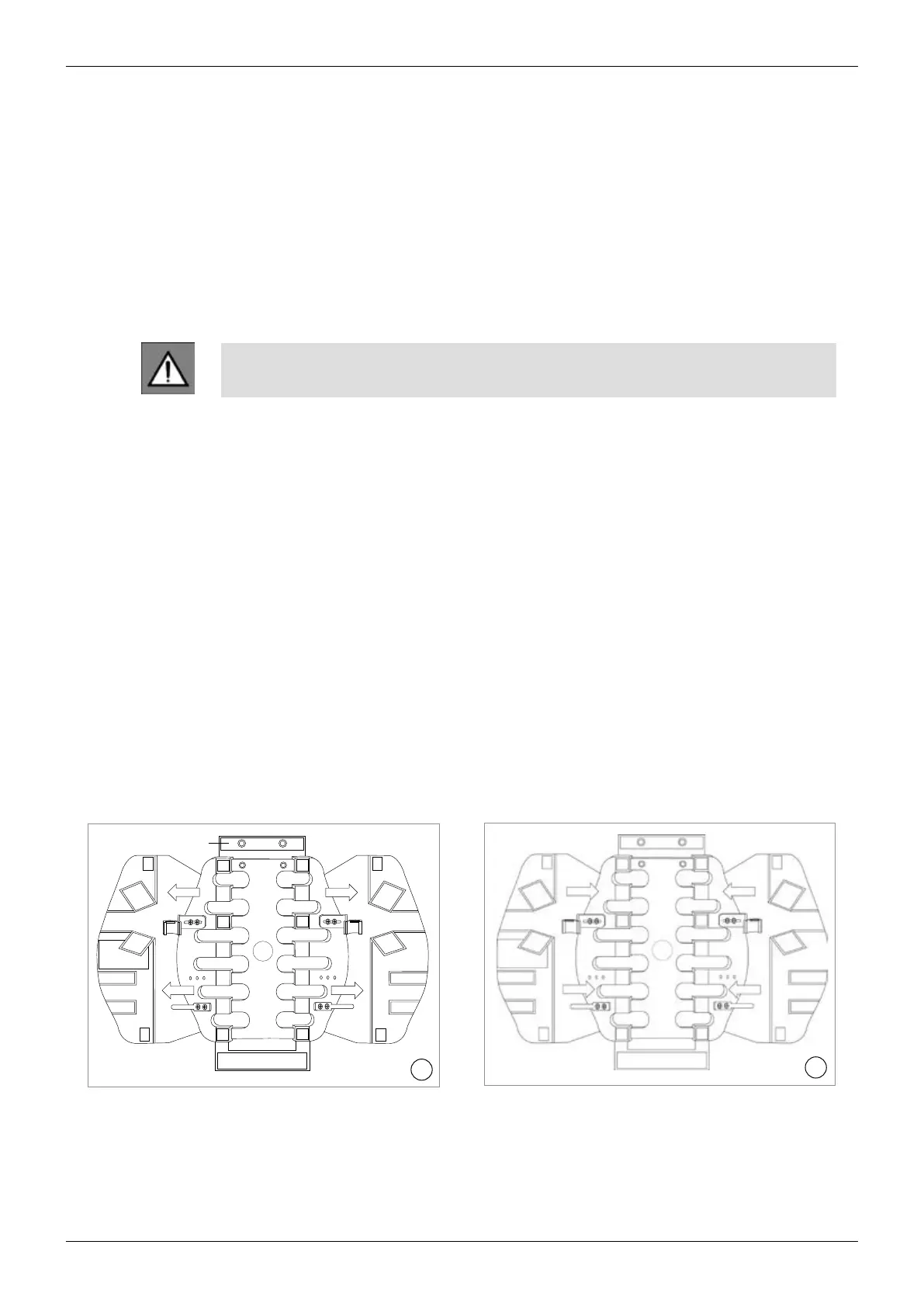

9 Floambekleding verwijderen en bevestigen
1. Open de klittenbandsluitingen aan de onderkant (afb. 7).
2. Open de twee drukknopen aan de bovenkant (afb. 7).
3. Ga in omgekeerde volgorde te werk om de oambekleding te bevestigen.
10 Bekledingsdelen verwijderen en bevestigen
1. Maak de klittenbandsluitingen van de oambekleding los (afb. 7).
2. Open de drukknopen aan de bovenkant zoals aangegeven op afbeelding 7.
3.
Maak de overige klittenbandsluitingen los en haal de bekledingsdelen van de kunststofhou-
ders af.
4. Ga in omgekeerde volgorde te werk om de bekledingsdelen weer te bevestigen (afb. 8).
