Assembly to the Wheelchair
„The Back“ Ottobock | 75
7 Assembly to the Wheelchair
1
1
A B C
6
2

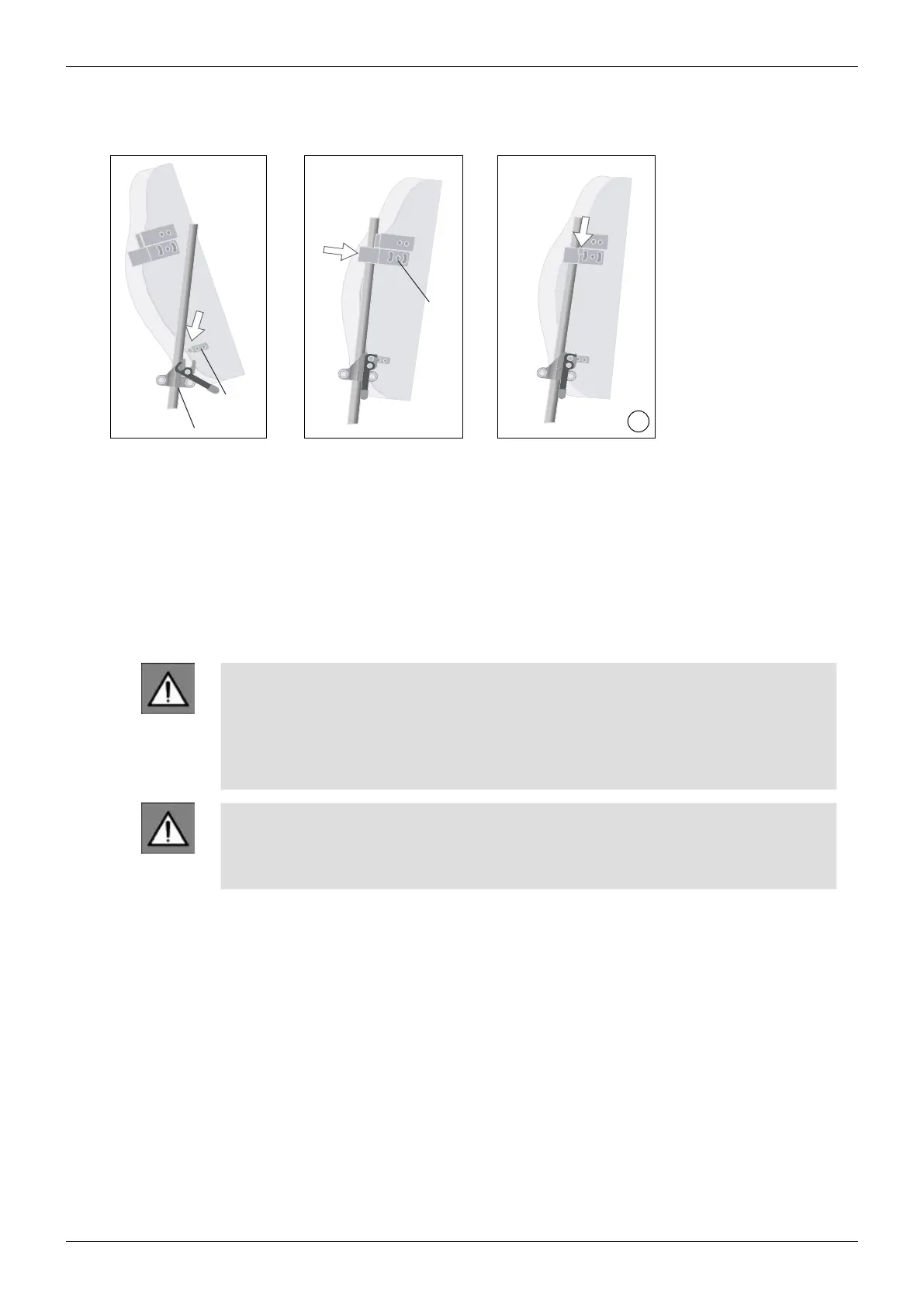

1. Inserite i collegamenti trasversali dello schienale rigido (g. 6A, pos. 1) negli appositi incavi
degli attacchi inferiori (g. 6A, pos. 2). Serrate le chiusure degli attacchi su entrambi i lati
dello schienale (g. 6B).
2.
Tenendo sollevate le chiusure di sicurezza degli attacchi superiori (g. 6B), posizionate i ganci
dell’attacco superiore (g. 6B, pos. 1) contro i tubi dello schienale della carrozzina.
3.
Bloccate ora le chiusure di sicurezza degli attacchi superiori (rivolti verso il basso) come
mostrato in gura 6C, per evitare che „The Back“ ruoti o slitti in avanti.
Attenzione!
La regolazione dell’inclinazione dello schienale deve essere effettuata esclusivamente
da personale tecnico qualicato. E’ importante accertarsi che l’inclinazione dello
schienale non superi i 10 gradi in avanti e i 12 gradi all’indietro. Dopo aver com-
pletato le operazioni di regolazione, tutte le viti degli elementi di ssaggio superiori
devono essere strette saldamente, vericando inoltre la stabilità della carrozzina.
Attenzione!
È possibile posizionare lo spazio libero dell’attacco inferiore nella direzione della
parte posteriore della carrozzina (v. g. 2). È inoltre possibile un suo posizionamento
in avanti, inuenzando tuttavia la profondità del sedile.
