Regulação da inclinação do “The Back” | Remoção e montagem do estofo almofadado Floam |
Remoção e montagem do estofo almofadado
8 Regulação da inclinação do “The Back”
1.
Cada um dos ganchos superiores do adaptador de montagem e regulação de ângulo é
mantido unido com dois parafusos de cabeça embutida (g. 4).
2.
Ao soltar os dois parafusos pode-se regular a inclinação do “The Back”. Este está pré-ajustado
em 90°. Durante a montagem a superfície posterior corre paralela aos tubos do encosto.
3. Tanto pode ser regulado um ângulo negativo (81°) quanto um ângulo positivo (102°).
4. Assim que tiver ajustado a inclinação correcta, torne a apertar bem os parafusos.
Atenção!
Para a utilização correcta, os dois parafusos devem ser utilizados.

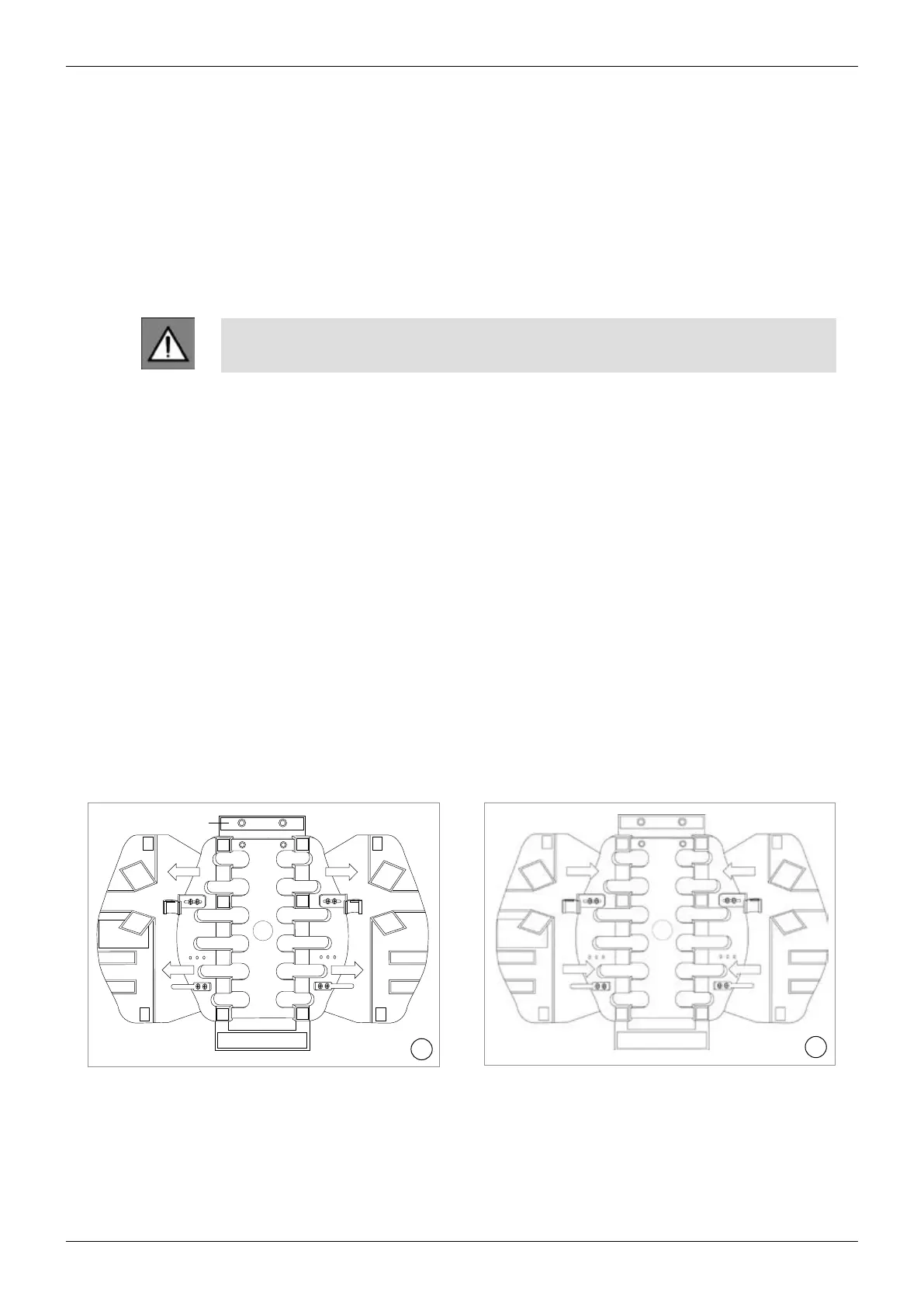

9 Remoção e montagem do estofo almofadado Floam
1. Abra os fechos de velcro no rebordo inferior (g. 7)
2. Abra os dois botões de pressão superiores (g. 7).
3. Ao efectuar a montagem, proceda na ordem inversa.
10 Remoção e montagem do estofo almofadado
1. Solte os fechos de velcro inferiores do estofo almofadado Floam (g. 7).
2. Abra os dois botões de pressão superiores como mostra a g. 7.
3. Solte os fechos de velcro e retire o forro e as almofadas dos
4. suportes plásticos.
5. Ao efectuar a montagem, proceda na ordem inversa (g. 8).
