Montage am Rollstuhl
„The Back“ Ottobock | 11
7 Montage am Rollstuhl
1
1
A B C
6
2

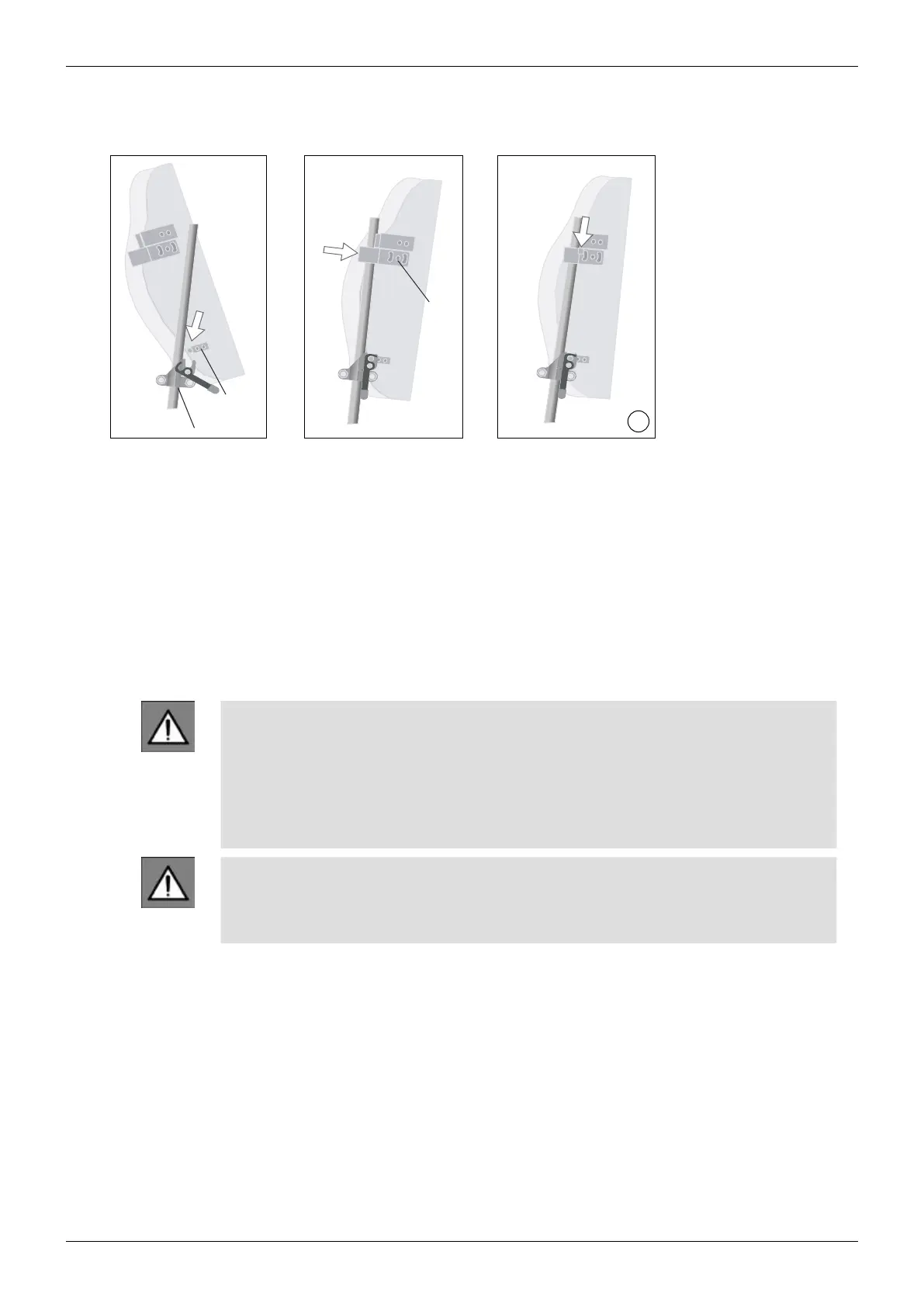

1. Passen Sie die Querverbindungen des festen Rückens (Abb. 6A, Pos. 1) in die dafür vorge-
sehenen Aussparungen der unteren Montageadapter ein (Abb. 6A, Pos. 2). Ziehen Sie die
Sicherungsriegel der Montageadapter auf beiden Seiten des Rückenteils fest (Abb. 6B).
2. Wenn die Sicherheitsverriegelungen der oberem Montageadapter angehoben sind (Abb. 6B),
passen Sie die oberen Montageadapter-Haken (Abb. 6B, Pos. 1) gegen die Rückenrohre des
Rollstuhls ein.
3.
Verschließen Sie die Hakenverriegelungen der oberen Montageadapter (nach unten zeigend)
wie in Abb. 6C dargestellt, damit sich „The Back“ nicht nach vorn dreht.
Achtung!
Die Einstellung der Rückenneigung darf nur durch fachlich qualiziertes Personal
ausgeführt werden. Dabei ist darauf zu achten, dass die Neigung des Rückens nach
vorne auf nicht mehr als 10 Grad und nach hinten auf nicht mehr als
12 Grad eingestellt wird. Stellen Sie sicher, dass nach den Einstellarbeiten alle
Schrauben der oberen Befestigungselemente fest angezogen sind, und überprüfen
Sie die Kippstabilität des Rollstuhls.
Achtung!
Die Aussparung des unteren Montageadapters kann in Richtung Hinterteil des
Rollstuhls positioniert werden (siehe Abb. 2). Sie kann auch nach vorn ausgerichtet
werden, hat dann jedoch Einuss auf die Sitztiefe.
8 Einstellung der Neigung von „The Back“
1.
Die oberen Montageadapter-Haken und Verstellwinkel werden mit je zwei Senkkopfschrauben
zusammen gehalten (Abb. 4).
2. Durch Lösen der beiden Schrauben kann „The Back“ in seiner Neigung eingestellt werden.
„The Back“ ist auf 90° voreingestellt. Bei der Montage verläuft die hintere Oberäche parallel
zu den Rückenrohren.
3.
Es kann sowohl ein negativer Winkel (81°) als auch ein positiver Winkel (102°) eingestellt
werden.
