Fixação dos adaptadores inferiores de montagem nos tubos do encosto da cadeira de rodas
„The Back“ Ottobock | 87
3 Fixação dos adaptadores inferiores de montagem nos tubos do
encosto da cadeira de rodas
1. Determine o diâmetro dos tubos do encosto da cadeira de rodas.
2.

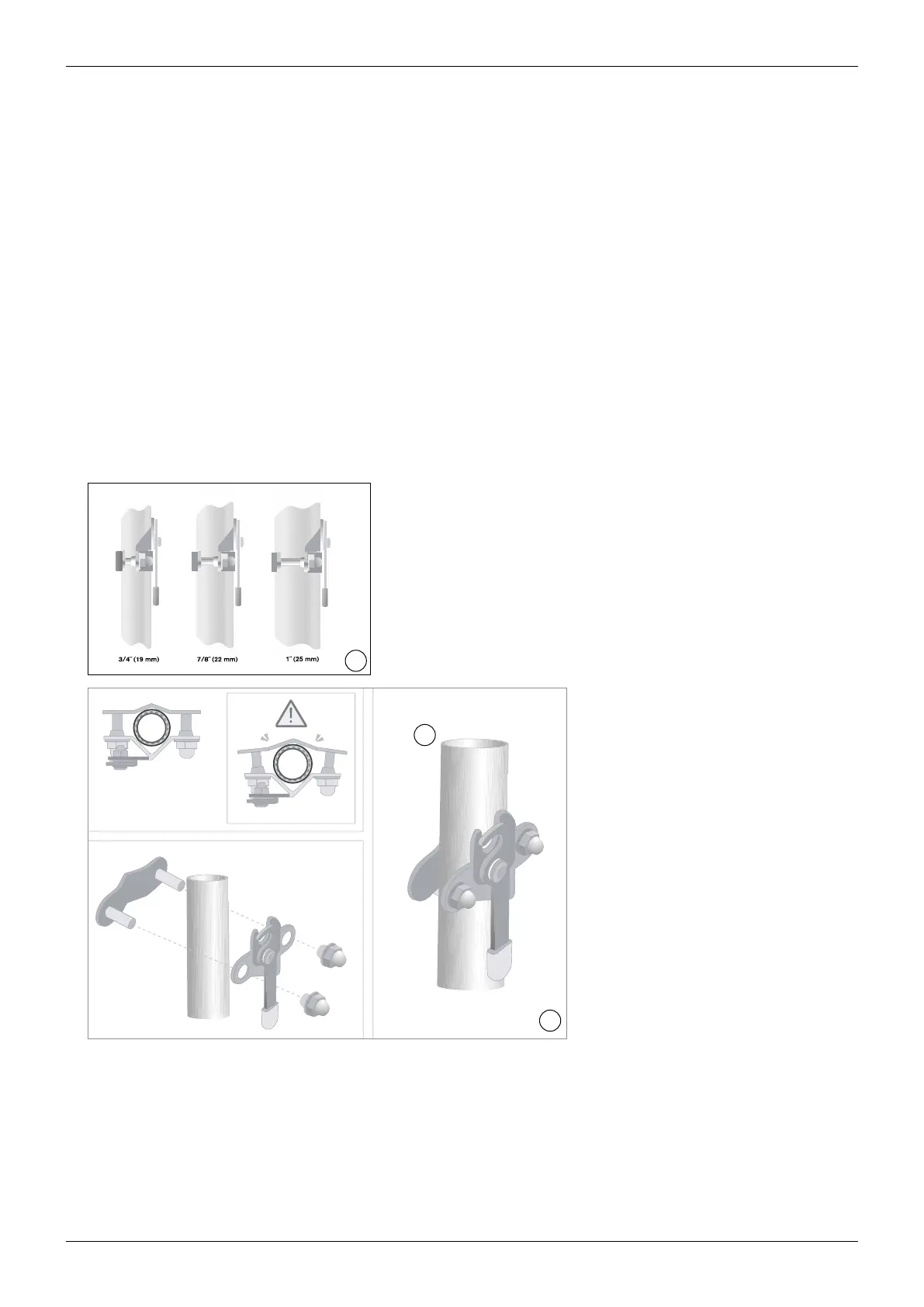

Os adaptadores de montagem estão destinados a tubos de encosto de 19mm (3/4"), 22mm
(7/8") e 25mm (1"). Mantenha o “The Back” na posição desejada na cadeira de rodas e
marque o local para os adaptadores de montagem nos dois tubos do encosto. (Este local
situa-se aprox. 6 mm (1/4") abaixo das barras xas do encosto.)
3.
Remova o parafuso do adaptador de montagem e xe os adaptadores de montagem nos
tubos, como mostra a gura 2.
4. Verique se os dois adaptadores de montagem, direito e esquerdo, se encontram montados
à mesma altura nos tubos, antes de os apertar com os parafusos.
5. Volte a apertar os parafusos dos adaptadores de montagem, como mostram as guras 2A,
2C e 2D.
1
1
A B
2
C
D
