8 Ajuste de la inclinación de “The Back”
1. Los ganchos superiores de los adaptadores de montaje y los ángulos de regulación se van
a mantener unidos con dos tornillos de cabeza avellanada cada uno (g. 4).
2.
Soltando ambos tornillos, puede regularse la inclinación de “The Back”. “The Back” viene
preajustado a 90º. Durante el montaje la supercie trasera pasa de modo paralelo a los
tubos del respaldo.
3. Puede ajustarse tanto una inclinación negativa (81º) como una inclinación positiva (102º).
4. En cuanto haya ajustado la inclinación correcta, vuelva a apretar bien ambos tornillos.
¡Atención!
Para obtener un uso correcto tienen que utilizarse los dos tornillos.
9 Extracción y montaje del cojín de Floam

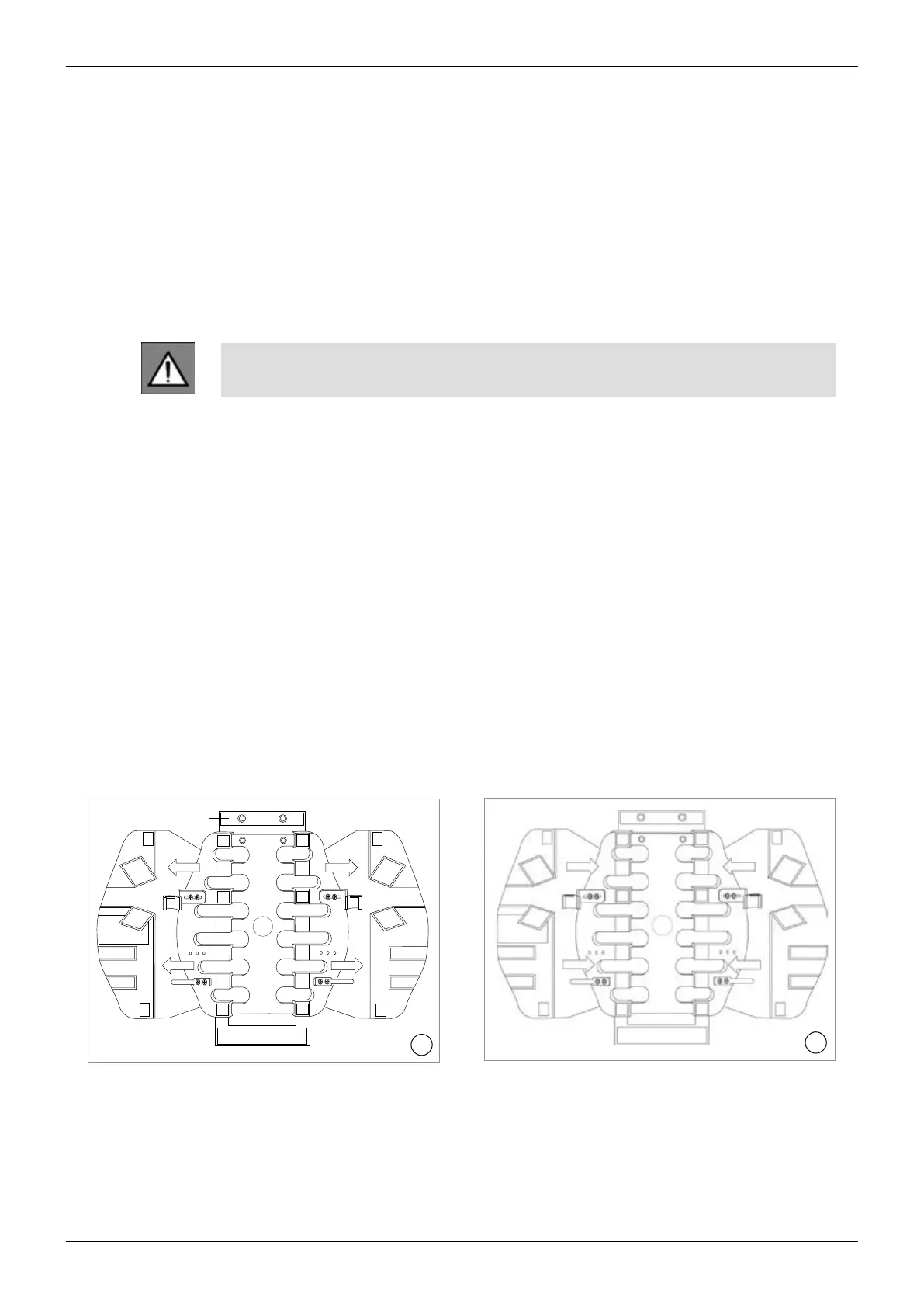

1. Abra los cierres de velcro del borde inferior (g. 7).
2. Abra los dos botones superiores (g. 7).
3. Para montarlo proceda en orden inverso.
10 Extracción y montaje del acolchado
1. Abra los cierres de velcro inferiores del cojín de Floam (g. 7).
2. Abra los dos botones superiores como se muestra en la g. 7.
3. Abra los cierres de velcro y saque el forro y el cojín de los protectores de plástico.
4. Para montarlo proceda en orden inverso (g. 8).
