8 Inställning av vinkeln på ”The Back“
1. De övre hakarna till monteringsadaptern och justeringsvinkeln hålls ihop med vardera två sänk-
skruvar (bild 4).
2.
Genom lossande av de bägge skruvarna kan justeringar göras på vinklingen av ”The Back” som
är förinställd på en vinkel av 90°. Vid monteringen förlöper den bakre ytan parallellt till ryggrören.
3. Man kan såväl ställa in en negativ vinkel (81°) som en positiv vinkel (102°).
4. Så snart du ställt in den riktiga vinkeln dras de bägge skruvarna åt igen.
Observera!
För en korrekt användning måste bägge skruvar användas.
9 Avlägsnande och montering av Floam-dynan

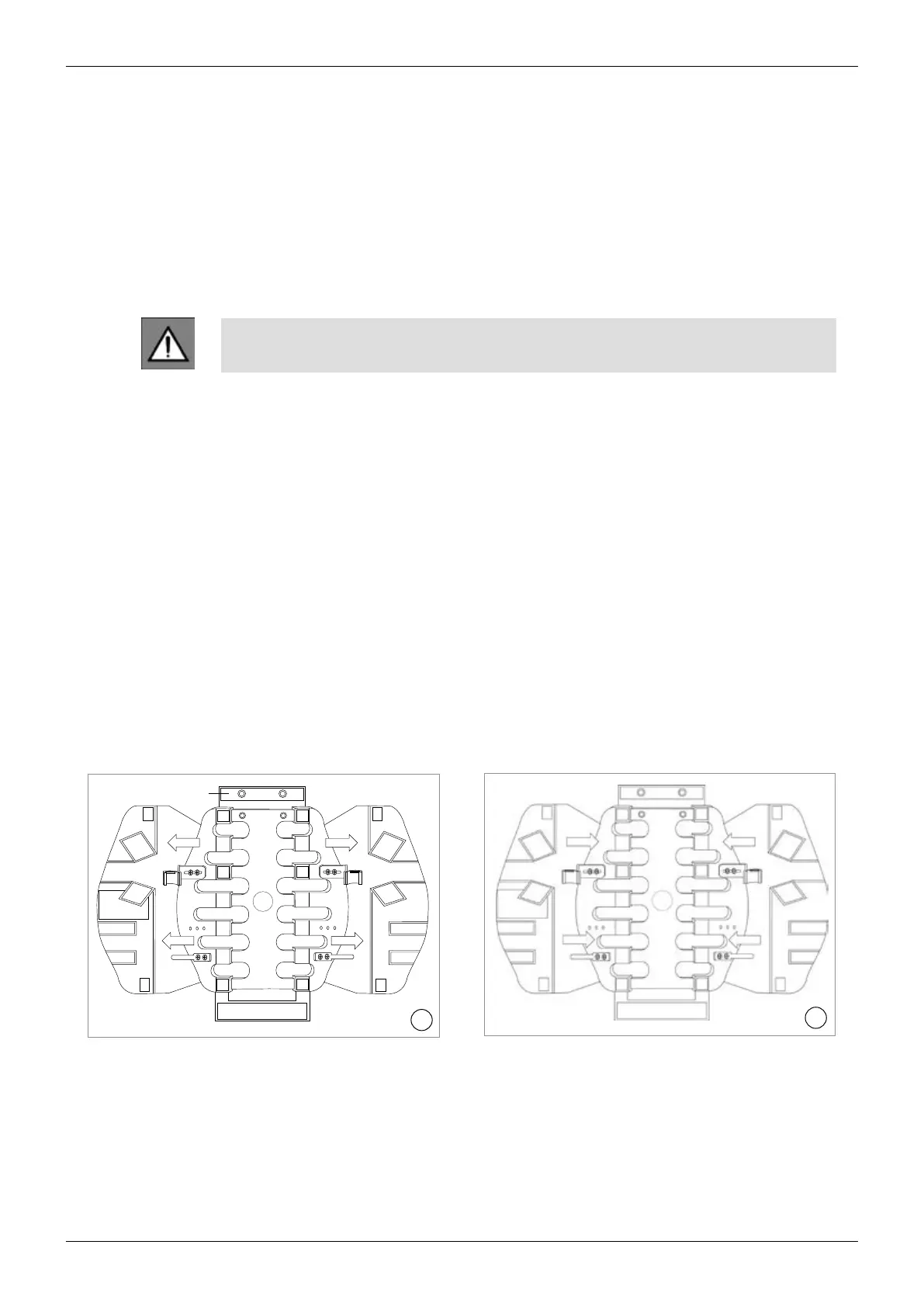

1. Öppna den nedre kantens kardborreförslutningar (bild 7).
2. Öppna de övre bägge tryckknapparna (bild 7).
3. Till monteringen arbetar du i omvänd ordningsföljd.
10 Avlägsnande och montering av dynorna
1. Lossa Floam-dynans nedre kardborreförslutning (bild 7).
2. Öppna de övre tryckknapparna enligt illustration i bild 7.
3. Lossa kardborreförslutningen och dra av klädseln och dynan från plastramarna.
4. Till monteringen arbetar du i omvänd ordningsföljd (bild 8).
8
7
1
