Fissaggio degli attacchi inferiori ai tubi dello schienale della carrozzina
„The Back“ Ottobock | 71
3 Fissaggio degli attacchi inferiori ai tubi dello schienale della car-
rozzina
1. Innanzi tutto è necessario determinare il diametro dei tubi dello schienale della carrozzina.
2.

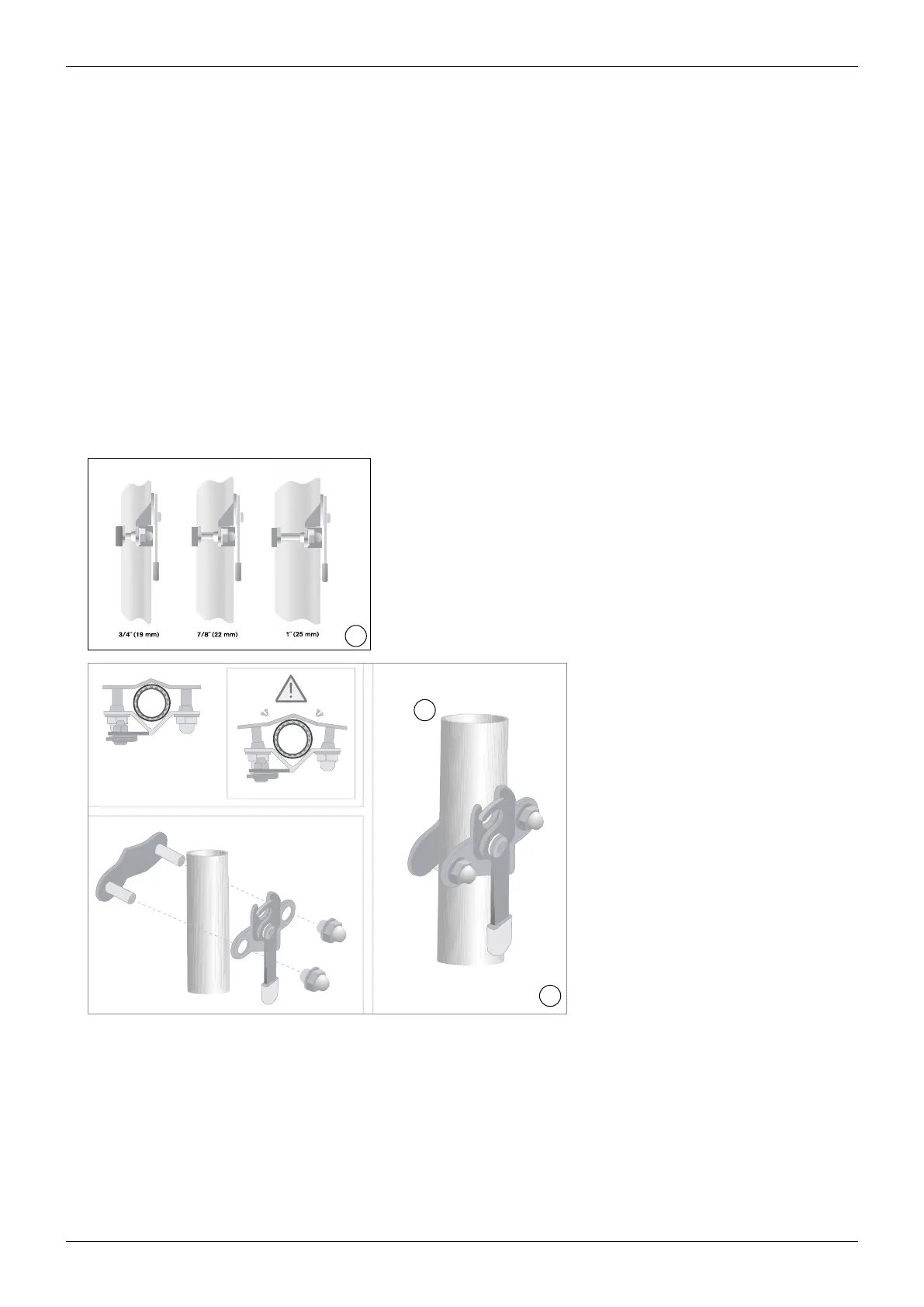

Gli attacchi si adattano ai tubi delle misure di 19mm (3/4"), 22mm (7/8") und 25mm (1")
(gura 1). Tenete The Back nella posizione desiderata sulla carrozzina e marcate il punto per
gli attacchi su entrambi i tubolari. (Tale punto si trova circa 6 mm (1/4") sotto i collegamenti
trasversali dello schienale rigido).
3. Rimuovete la vite degli attacchi e ssate gli attacchi sui tubolari dello schienale della carroz-
zina, come mostrato in gura 2.
4. Accertatevi che gli attacchi destro e sinistro dei tubolari si trovino alla stessa altezza, prima
di avvitarli a fondo.
5. Avvitate nuovamente a fondo le viti degli attacchi, come mostrato nelle gure 2A, 2C e 2D.
1
1
A B
2
C
D
