240
FEB 2008Ver. 1.1
DP-C405/C305/C265

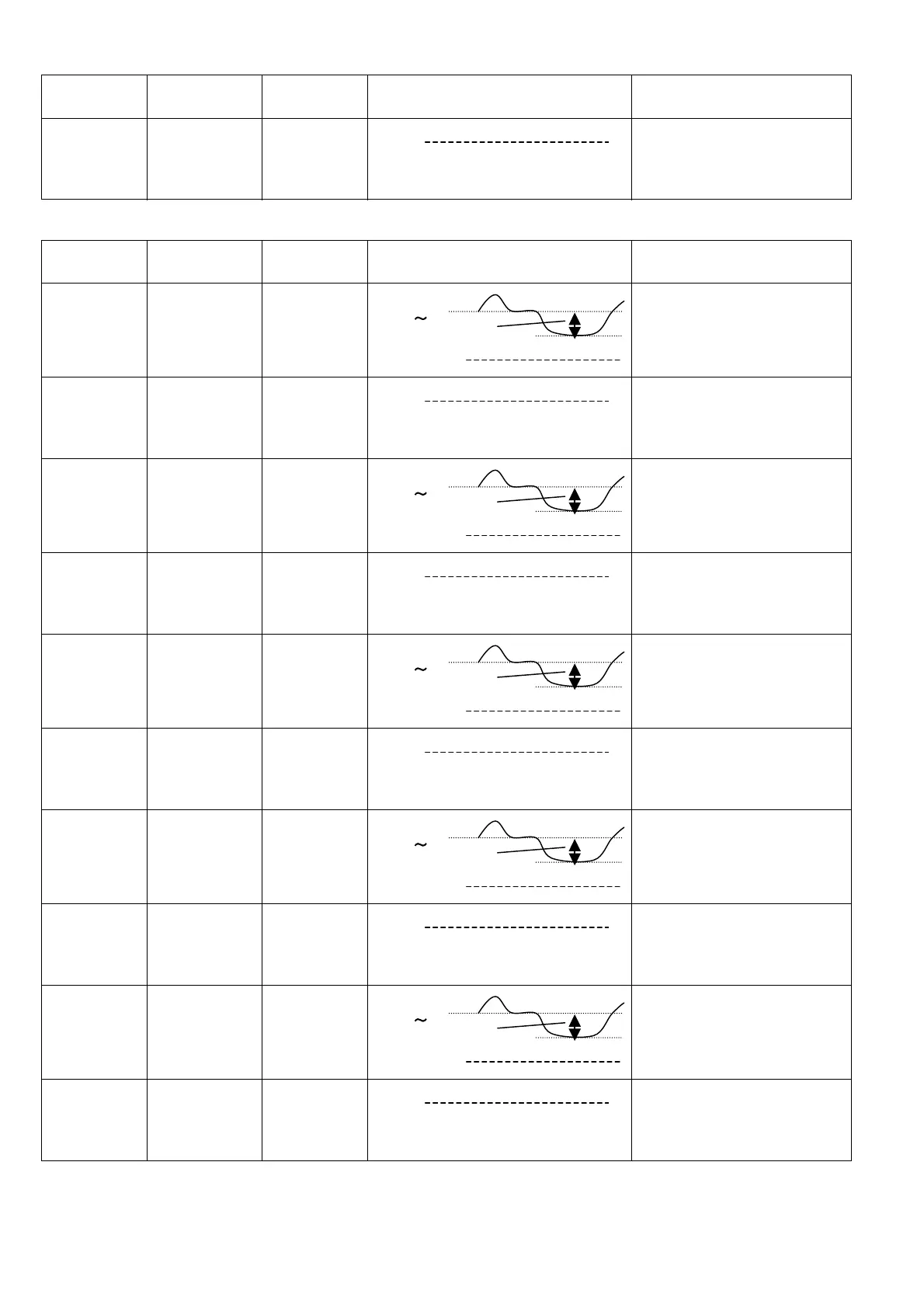

AFE PCB - CN852 (DP-C354/C322 Series Only)
CN852-12 GND
CCD
CN850-12
Ground
AFE PCB
Pin No.
Signal Name Destination Signal Waveform Function
CN852-1
VINODD
_Blue
CCD
CN850-1
CCD Output Blue Odd
Signal
CN852-2 AGND
CCD
CN850-2
Analog Ground
CN852-3
VINEVEN
_Blue
CCD
CN850-3
CCD Output Blue Even
Signal
CN852-4 AGND
CCD
CN850-4
Analog Ground
CN852-5
VINODD
_Green
CCD
CN850-5
CCD Output Green Odd
Signal
CN852-6 AGND
CCD
CN850-6
Analog Ground
CN852-7
VINEVEN
_Green
CCD
CN850-7
CCD Output Green Even
Signal
CN852-8 AGND
CCD
CN850-8
Analog Ground
CN852-9
VINODD
_Red
CCD
CN850-9
CCD Output Red Odd
Signal
CN852-10 AGND
CCD
CN850-10
Analog Ground
AFE PCB
Pin No.
Signal Name Destination Signal Waveform Function
0V
offset level
2.8V
5V
CCD video signal
0V
0V
offset level
2.8V
5V
CCD video signal
0V
0V
offset level
2.8V
5V
CCD video signal
0V
0V
offset level
2.8V
5V
CCD video signal
0V
0V
offset level
2.8V
5V
CCD video signal
0V
0V
