130
Remplacement de l’affichage opérateur
4

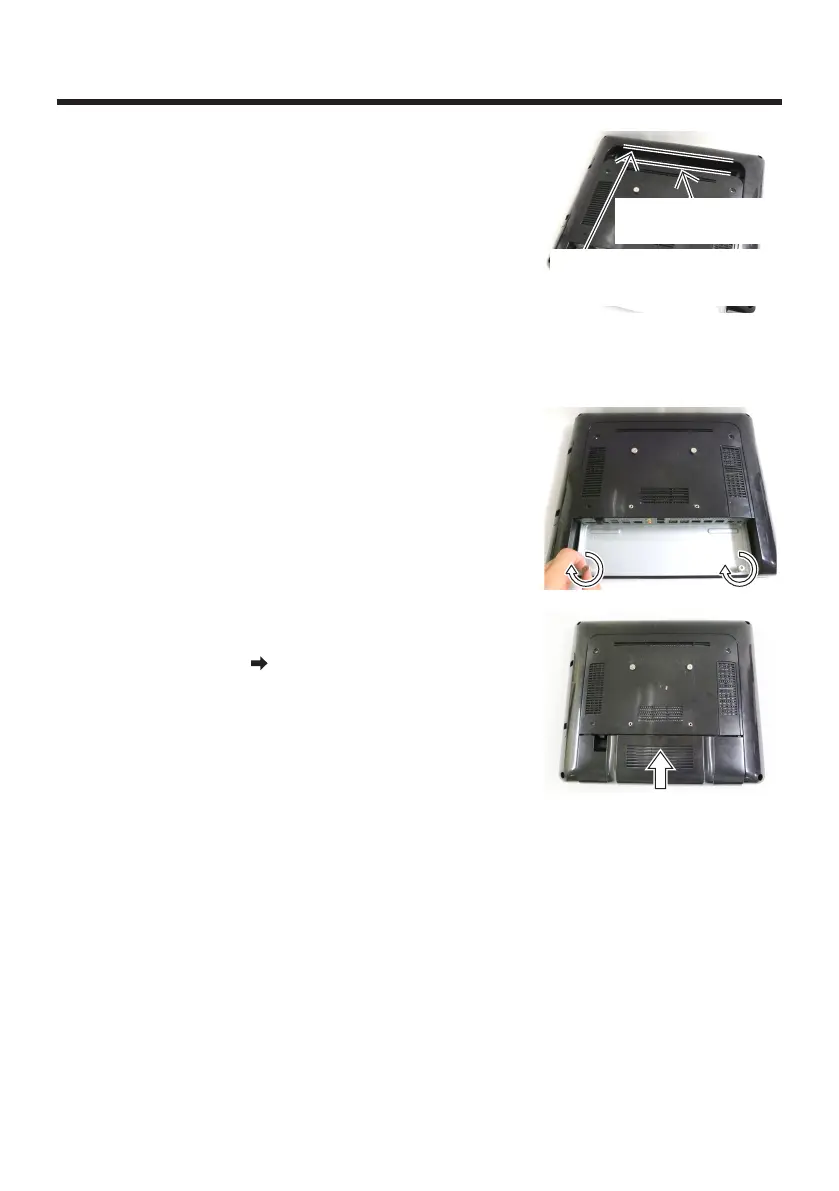

Placez un nouvel affichage opérateur sur une
surface plane, en tenant le bloc principal à deux
mains. Le bord supérieur du bloc principal doit être
situé environ 10 cm sous le bord supérieur de la
section de montage du bloc principal du nouvel
affichage opérateur. Ensuite, insérez doucement et
branchez le connecteur sur son guide d’insertion de
l’unité principale.
●
N’appuyez pas sur la surface arrière de
l’affichage opérateur. (Cela risquerait d’affecter le
fonctionnement de l’affichage à cristaux liquides
ou du panneau tactile.)
Bord supérieur du
bloc principal
Bord supérieur de la section de
montage du bloc principal d’un
affichage opérateur
5
Serrez les deux vis de serrage du bloc principal afin
de fixer l’affichage opérateur.
●
Les molettes doivent être serrées à la main.
●
Assurez-vous que l’affichage opérateur est bien
serré en essayant de le faire bouger.
6
Suivez les indications de l’étape 3 de la section
“Installation de l’adaptateur secteur” pour poser le
couvercle de câble. (
page 120)
