Panasonic JS-970 Series - Canalizado de Los Cables; Canalizado de Los Cables en la Unidad de Pantalla

182
Asegúrese de desconectar el cable de alimentación del bloque principal (estación
de trabajo POS) y de confirmar que la alimentación esté desconectada (“OFF”)
antes de efectuar la operación siguiente.

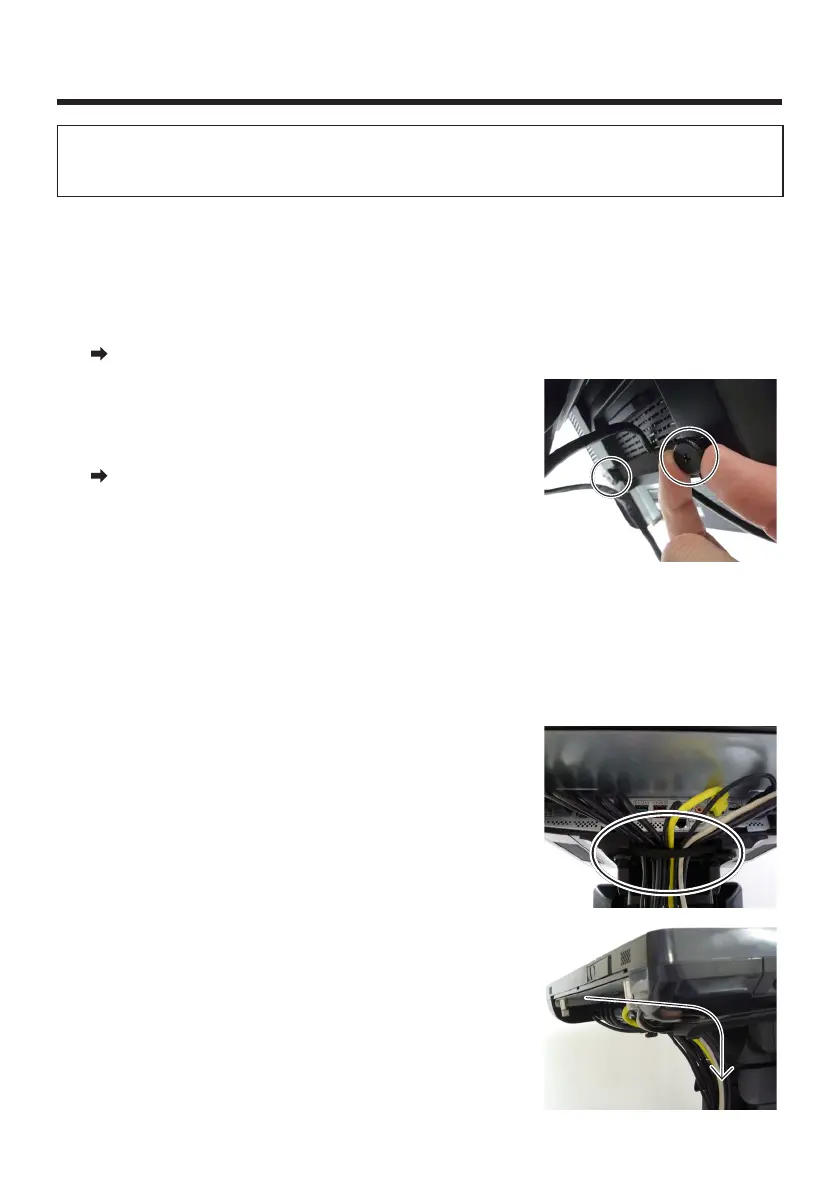

■ Canalizado de los cables en la unidad de pantalla
1
Siga el paso 1 en “Reemplazo de la unidad de
pantalla (incluido bloque principal) /
■
Cuando están
instaladas piezas de fijación que usan las monturas
VESA” para retirar la cubierta de cables.
(
página 171)
2
Siga el paso 3 en “Reemplazo de la unidad de
pantalla (incluido bloque principal) /
■
Cuando están
instaladas piezas de fijación que usan las monturas
VESA” para retirar las abrazaderas del cable.
(
página 172)
3
Amarre provisionalmente el cable DCIN y otros
cables para conectar dispositivos periféricos con las
abrazaderas de cable y los tornillos de apriete que
ha retirado en el paso
2.
●
Asegúrese de emplear las manos para apretar los
tornillos de apriete manual.
4
Conecte los cables con el DCIN correspondiente y
con los puertos de cables de dispositivos periféricos.
Para evitar que los cables interfieran con su trabajo
de asegurar la cubierta de cables, ajuste su longitud,
colóquelos en orden a partir del centro de las abrazaderas
de cable hacia afuera de forma que no se superpongan y
apriete con firmeza los tornillos de apriete.
●
Asegúrese de emplear las manos para apretar los
tornillos de apriete manual.
Canalizado de los cables
