Panasonic JS-970 Series - 電纜線的佈線; 顯示器裝置中的電纜線佈線

320
進行下述操作之前，務必先斷開主部件（收銀機 POS Workstation）的電線，並確認電
源“關閉＂。
■

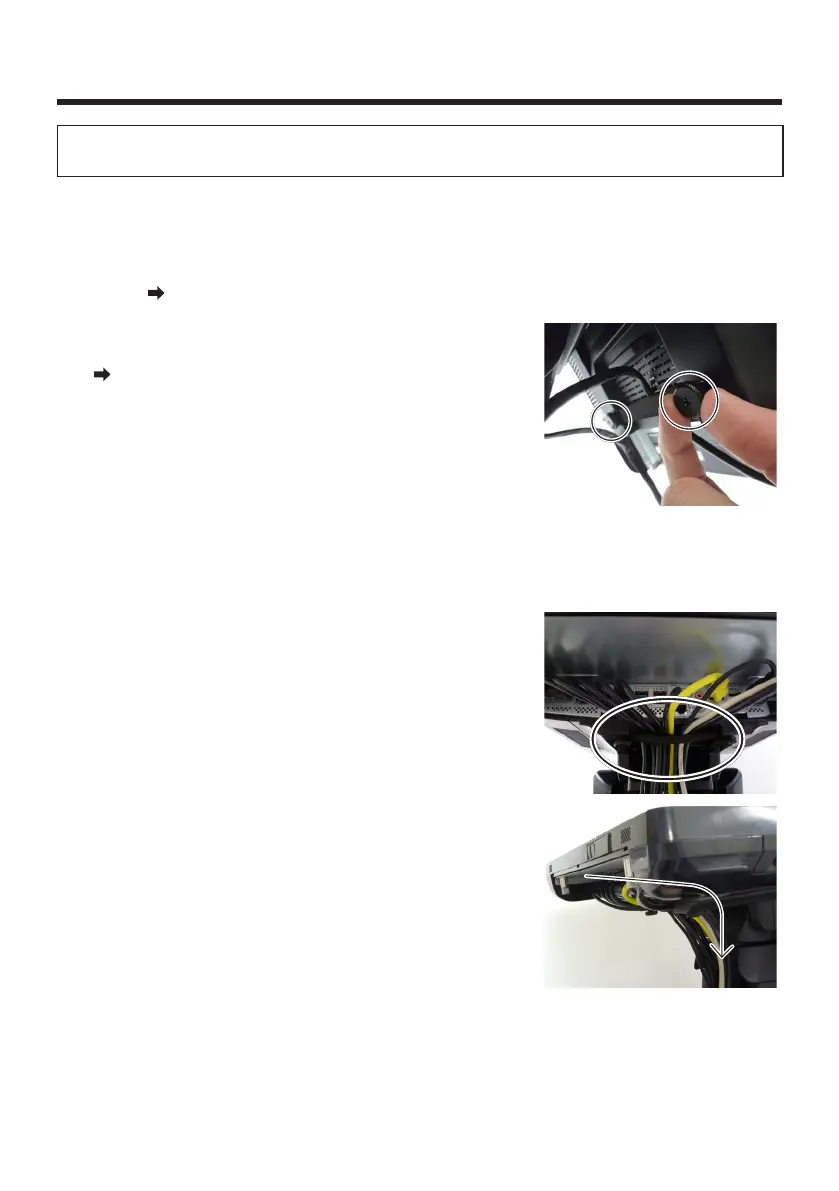

顯示器裝置中的電纜線佈線
1
請按照“顯示器的（包括主體）更換／■已安裝使用
VESA 托座的固定組件時＂中的步驟
1
，拆下電纜線
外蓋。（
第 309 頁）
2
請按照“顯示器的（包括主體）更換／■已安裝使用
VESA 托座的固定組件時＂中的步驟
3
，拆下電纜夾。
（
第 310 頁）
3
使用您在步驟
2
中拆下的電纜夾和翼形螺絲，暫時固
定 DCIN 纜線，和用於連接周邊裝置的其他電纜線。
●
請務必用手擰緊翼型螺釘。
4
將電纜線連接到對應的 DCIN 和周邊裝置纜線連接
埠。
為避免纜線妨礙您固定電纜線外蓋的工作，請調整各
電纜線的長度；請按照從電纜夾中心到外側的順序依
序佈線，使其不會彼此重疊；並將翼形螺絲牢固鎖
緊。
●
請務必用手擰緊翼型螺釘。
電纜線的佈線
