Panasonic JS-970 Series - Pose du Câble Dans Le Support

137
5
Suivez les indications de l’étape 8 de la section
“Remplacement de l’unité d’affichage (dont le bloc
principal)/
■
Si les pièces de fixation qui utilisent
les montures VESA sont posées” pour poser le
couvercle de câble. (
page 128)

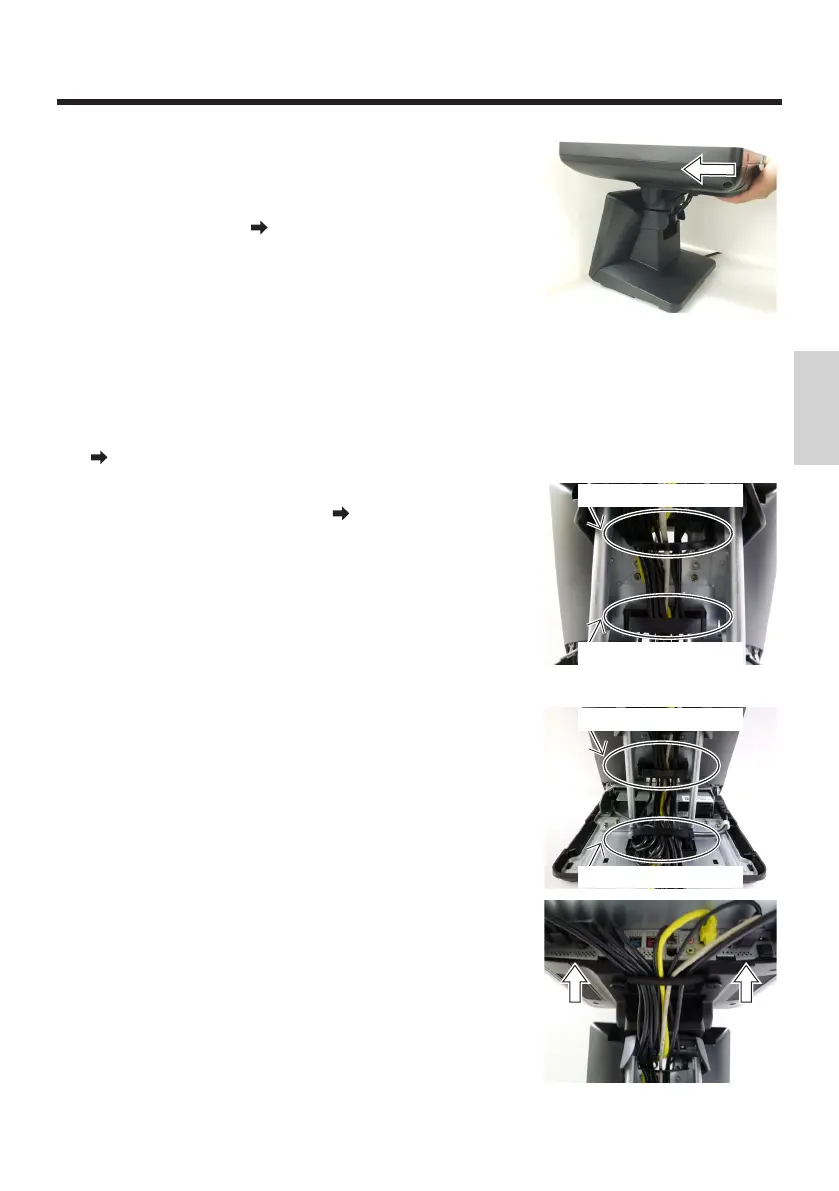

■ Pose du câble dans le support
1
Suivez les indications des étapes 1 à 2 de la section
“Installation du kit de cordon d’alimentation secteur”
pour retirer le couvercle de câble de la base.
(
page 122)
2
Faites passer les câbles branchés sous “
■
Pose du
câble dans l’unité d’affichage” (
page 136) dans
le crochet des brides d’attache à trois câbles de
façon à les fixer au support.
Pour prévenir toute interférence des câbles lorsque
vous fixez le couvercle de câble de la base, réglez la
longueur de chaque câble, posez-les en séquence
du centre des brides d’attache vers l’extérieur de
façon à ce qu’ils ne se superposent pas les uns aux
autres et serrez solidement les molettes.
Bride d’attache 1
Bride d’attache 2
Bride d’attache 2
Bride d’attache 3
●
Pour une longueur supplémentaire de câbles,
mesurez la longueur de chaque câble avec l’écran
posé à plat.
Français
