132
Remplacement de l’affichage opérateur
4

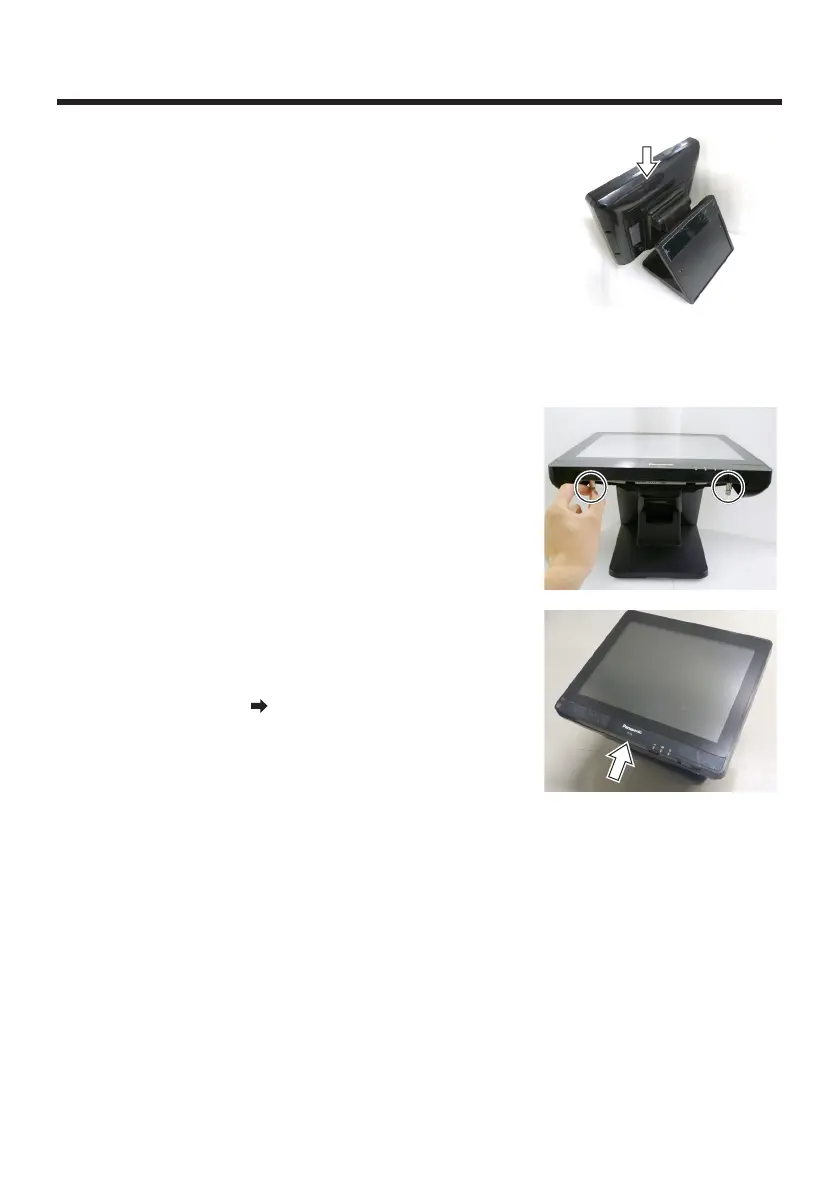

Maintenez le nouvel affichage opérateur à deux
mains, placez le bord supérieur du bloc principal
environ 10 cm sous le bord supérieur de la section
de montage du bloc principal de l’affichage
opérateur, puis insérez doucement et branchez
le connecteur sur son guide d’insertion de l’unité
principale.
●
Évitez d’appuyer sur la surface de l’affichage LCD
lors du branchement du connecteur.
(Les fonctions de l’écran à cristaux liquides ou du
panneau tactile risquent d’être endommagées si
ceci n’est pas respecté.)
5
Serrez les deux vis de serrage du bloc principal afin
de fixer l’affichage opérateur.
●
Les molettes doivent être serrées à la main.
●
Assurez-vous que l’affichage opérateur est bien
serré en essayant de le faire bouger.
6
Suivez les indications de l’étape 8 de la section
“Remplacement de l’unité d’affichage (dont le bloc
principal)/
■
Si les pièces de fixation qui utilisent
les montures VESA sont posées” pour poser le
couvercle de câble. (
page 128)
