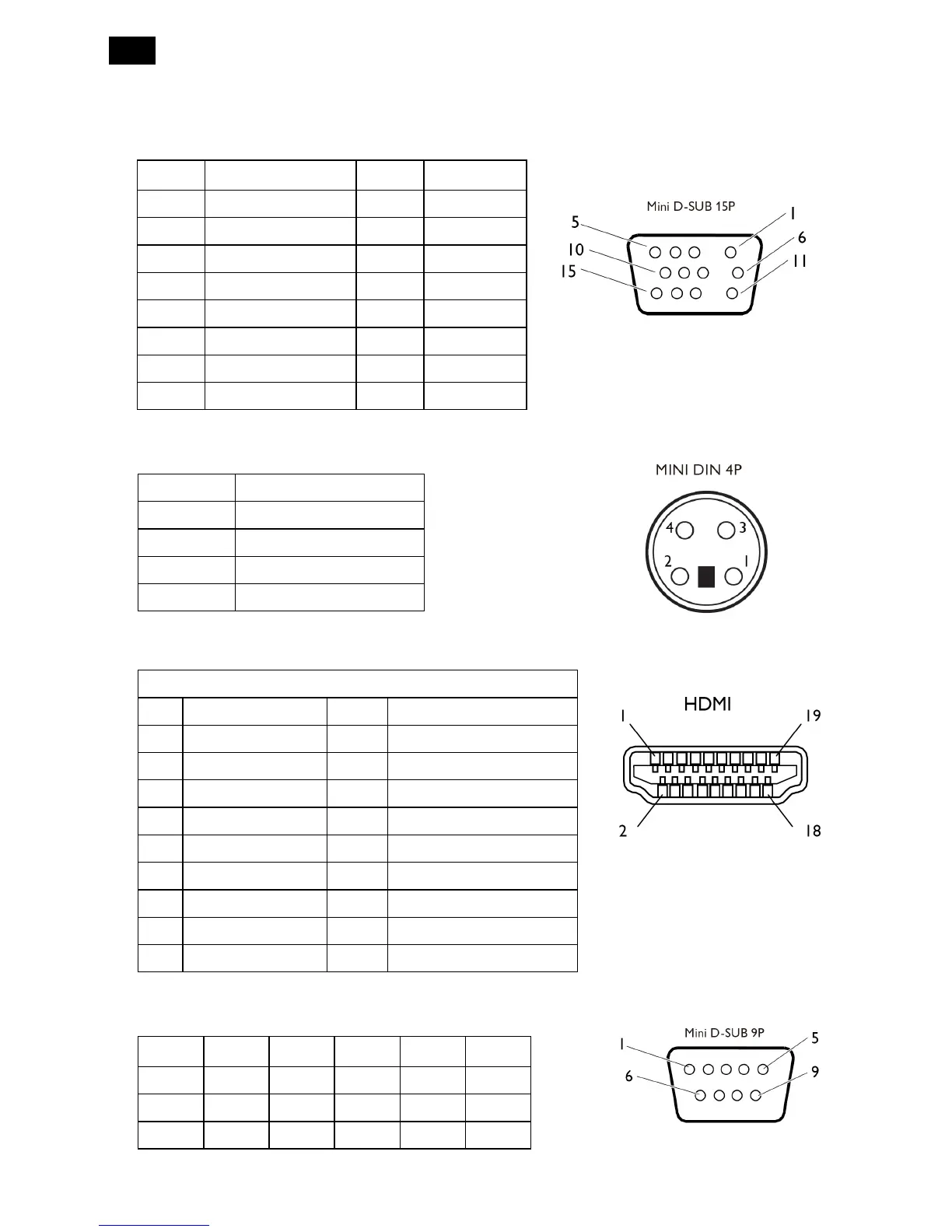

4. Input/ Output Specification
4.1 Input Signal Connector
1. Analog Video Signal Input (Mini D-SUB 15P): VGA
Pin No. Name Pin No. Name
1.
Video Signal Red
9.
+5V (DDC)
2.
Video Signal Green
10.
SYNC-GND
3.
Video Signal Blue
11.
GND
4.
GND
12.
DDC-SDA
5.
DDC-GND
13.
H-SYNC
6.
Red-GND
14.
V-SYNC
7.
Green-GND
15.
DDC-SCL
8.
Blue-GND
2. S-VIDEO Input (MINI DIN 4P): S-VIDEO
Pin No. Name
1.
GND
2.
GND
3.
Y (Luminance)
4.
C (Chroma)
3. HDMI
Pin - Assignment of HDMI connector:
1.
TMDS Data2+
11.
TMDS Clock Shield
2.
TMDS Data2 shield
12.
TMDS Clock-
3.
TDMS Data2-
13.
CEC
4.
TMDS Data1+
14.
Reserved (N.C. on device)
5.
TMDS Data1 shield
15.
SCL
6.
TMDS Data1-
16.
SDA
7.
TMDS Data0+
17.
DDC/CEC Ground
8.
TMDS Data0 shield
18.
+5V Power
9.
TMDS Data0-
19.
Hot Plug Detect
10.
TMDS Clock+
4. RS-232C Input/output
Pin No. Name Pin No. Name Pin No. Name
1.
NC
4.
NC
7
RTS
2.
RXD
5.
GND
8
CTS
3.
TXD 6 NC
9
NC
