Rear panel | 5
Rear panel
9 8
1. AC mains Phoenix connector
2. Input: channels 7 and 8 AES XLR connector
3. Output: channels 7 and 8 speakON connector
4. Output: channels 5 and 6 speakON connector
5. Input: channels 5 and 6 AES XLR connector
6. Input: channels 3 and 4 AES XLR connector
7. Output: channels 3 and 4 speakON connector
8. Output: channels 1 and 2 speakON connector
9. Input: channels 1 and 2 AES XLR connector
10. Ethernet: etherCON secondary network port
11. Remote ON/OFF Phoenix connector
12. Ethernet: etherCON primary network port
13. Input: channel 8 analog XLR connector
14. Input: channel 7 analog XLR connector
15. Input: channel 6 analog XLR connector
16. Input: channel 5 analog XLR connector
17. Input: channel 4 analog XLR connector
18. Input: channel 3 analog XLR connector
19. Input: channel 2 analog XLR connector
20. Input: channel 1 analog XLR connector
A. AC mains Phoenix connector
B. Input: channels 3 and 4 AES XLR connector
C. Input: channels 1 and 2 AES XLR connector
D. Input: channel 4 analog XLR connector
E. Input: channel 3 analog XLR connector
F. Input: channel 2 analog XLR connector
G. Input: channel 1 analog XLR connector
H. Remote ON/OFF Phoenix connector
I. Output: channels 3 and 4 speakON connector
J. Output: channels 1 and 2 speakON connector
K. Ethernet: etherCON secondary network port
L. Ethernet: etherCON primary network port

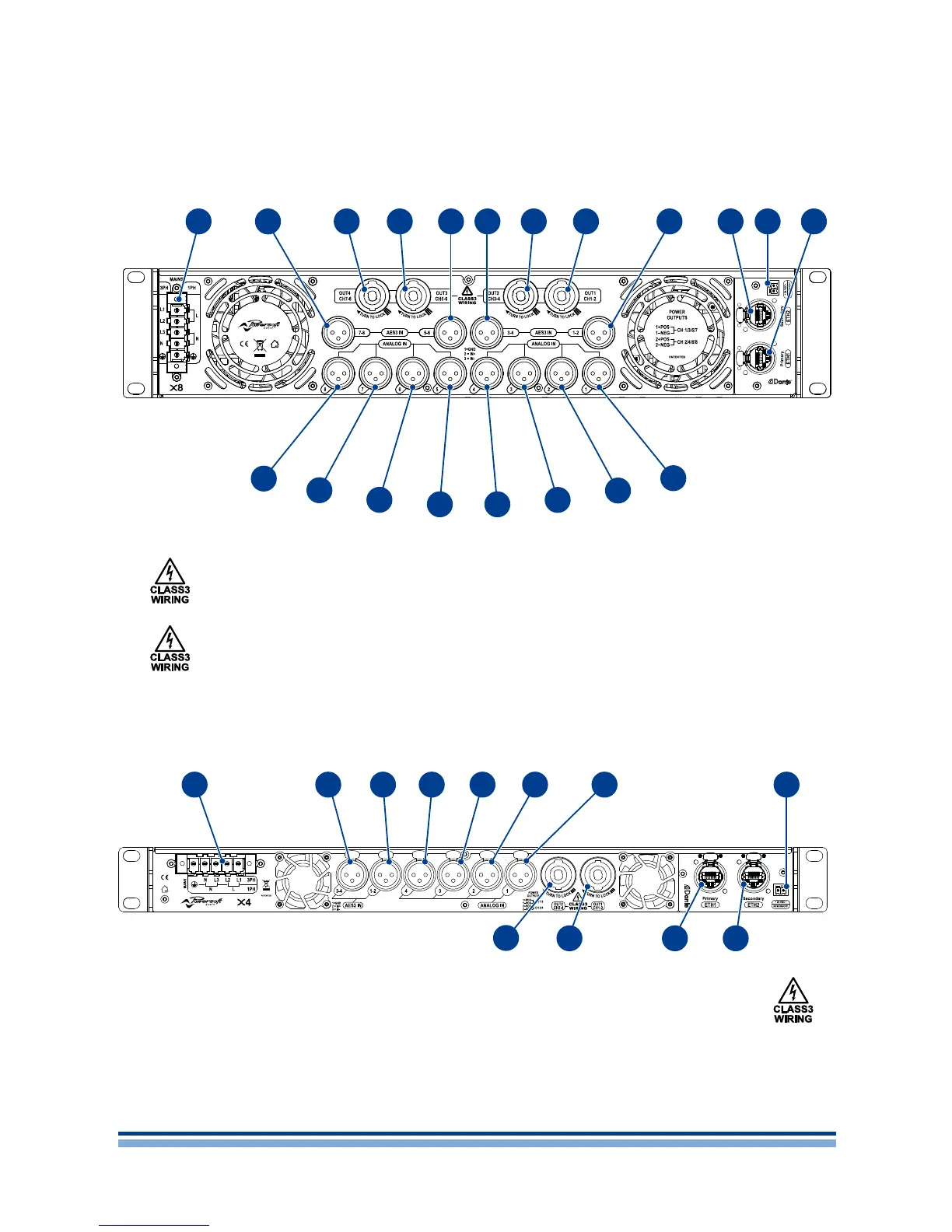

FIGURE 3: X8 - rear panel.
FIGURE 4: X4 - rear panel.
1
13
14
15
16 17
18
19
20
2345678 910 11 12
A
I
JKL
B C D E F G H
