LERBAKKEN 10, 8410 ROENDE DENMARK
Revision date:
2013-05-31
Version Revision
V6 R0
Prepared by:
PB
Page:
1/4

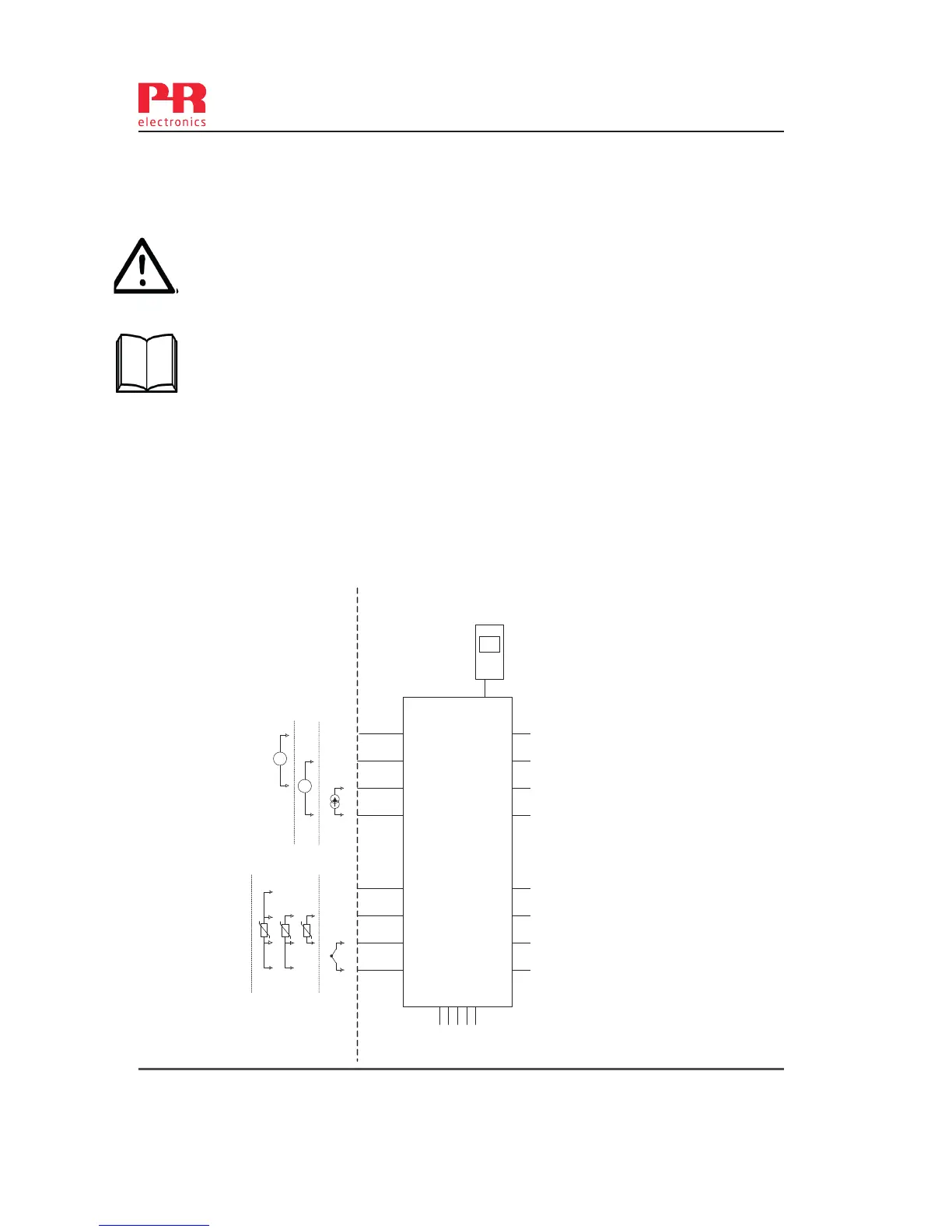

INMETRO Desenhos para Instalação
Para instalação segura do 9116B o manual seguinte deve ser observado. O módulo deve
ser instalado somente por profissionais qualificados que estão familiarizados com as leis
nacionais e internacionais, diretrizes e normas que se aplicam a esta área.
Ano de fabricação pode ser obtido a partir dos dois primeiros dígitos do número de série
4501
Para a instalação na Zona 2 o seguinte deve ser observado. O módulo de programação
de 4501, deve ser utilizado apenas com os módulos PRelectronics. É importante que o
módulo esteja intacto e não tenha sido alterado ou modificado de qualquer maneira.
Apenas os módulos 4501 livres de poeira e umidade devem ser instalados.
INMETRO Certificado ………… NCC 12.1309X
Marcas:
Normas IEC60079-15:2005, IEC60079-11:2011, IEC60079-0:2011
IEC60079-26:2006
-20 ≤Ta ≤ +60ºC
(terminais 11,12,13,14)
(terminais 31,32,33,34)
(terminais 91,92,93,94,95)
U
m
: 253 V; máx. 400 Hz
Área de Risco
Zona 0, 1, 2, 20, 21 e 22
Área de não Risco
ou Zona 2
Relê de estado, terminais (33,34)
Instalação em área de não Risco
Voltagem máx.:125 VAC / 110 VDC
Power máx.: 62,5 VA / 32 W
Corrente máx.: 0,5 A AC / 0,3 ADC
Instalação em Zona 2:
Voltagem máx.: 32 VAC/ 32 VDC
Potência máx.: 16 VA / 32 W
Corrente máx.: 0,5 A AC / 1 A DC
Rele de estado, terminais (13,14)
Instalação em área de não Risco
Voltagem máx.: 250 VAC / 30 VDC
Potência máx.: 500 VA / 60 W
Corrente máx.: 2 A AC / 2 ADC
Instalação em Zona 2:
Voltagem máx.: 32 VAC / 30 VDC
Potência máx.: 64 VA / 60 W
Corrente máx.:: 2 A AC / 2 ADC
4- wire 2- wire3- wire
-
TCRTD / LinR
+
Potm. 2
Potm. 3
Potm. 1
+
mAMALHA V
+
T
54
53
52
51
44
43
42
41
9116
34
33
32
31
14
13
12
11
4501
+
+
-
-
-
TRILHO DE ENERGIA
[Ex ia Ga] IIC/IIB/IIA
Ex nA nC IIC T4 Gc
[Ex ia Da] IIIC
