46

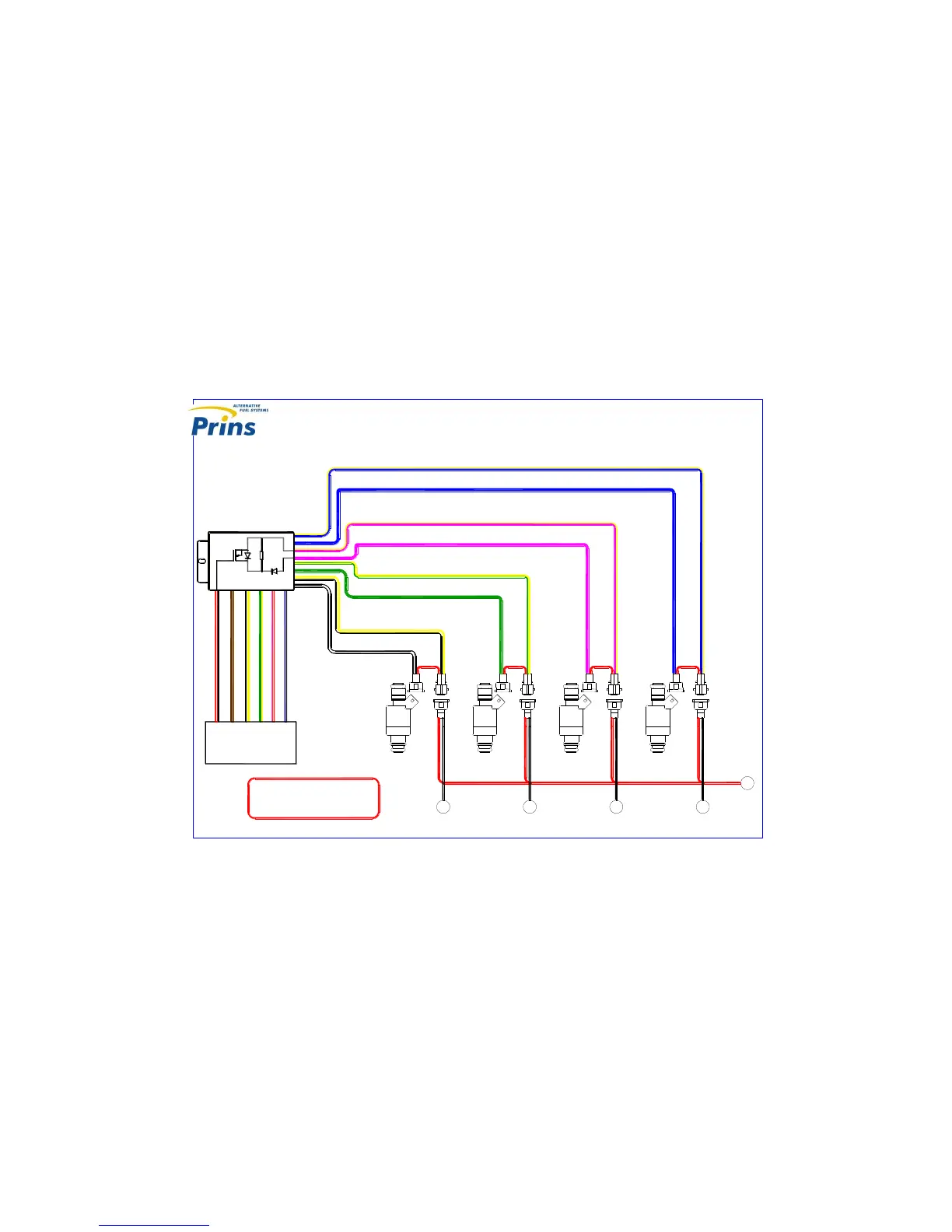

Diagram 13 Injection module 4-cylinder ( 180/70024 connector )
-
injection module
4 cylinder
180/70024
white min inj side 1
white-yellow 39 ecu side 1
+
36 ecu side 4
39 ecu side 1
38 ecu side 2
26 SIMU LOW=ON
50 MAIN GROUND
petrol ecu
4-CYLINDER CONNECTOR INJECTION MODULE VSI 1 REV.B 06-06-2005
green min inj side 2
green-yellow 38 ecu side 2
pink min inj side 3
pink-yellow 37 ecu side 3
blue min inj side 4
blue-yellow 36 ecu side 4
37 ecu side 3
VSI-4 computer
4
+
-
+
-
+
-
+
-
321
---
petrol ecu petrol ecu petrol ecu
PETROL INJECTORS
Make sure that the polarity of the
petrol injectors and the VSI
connectors are simular !
