8．MT-7071接收器 外觀圖：
音頻信號探頭：「SCAN」尋線功能或非接觸驗電(NCV)測試功能的探頭。
LED工作照明燈：當工作環境光線不足時，可作為輔助照明使用。
電源指示燈：當4段滑動開關，撥切至「 」或「NCV」或「SCAN」檔
位時，指示燈亮起，表示「 」或「NCV」測試的功能啟動。當4段滑動
開關，撥切至「OFF」檔位時，指示燈熄滅，接收器關機。
非接觸驗電(NCV)指示燈：將音頻信號探頭靠近被測物，進行非接觸驗電
(NCV)測試，當此指示燈快速閃爍時，代表被測物具有90~1000V交流電
壓。當指示燈不亮時，代表被測物的交流電壓低於90V或是沒有交流電壓。
信號強弱指示燈：將音頻信號探頭靠近被測物，進行尋線功能測試時，當
此指示燈越亮，表示信號越強。
音量旋扭：控制音量由大到小，則可以改變查找電線的靈敏度，將搜尋位
置由30cm縮小到10cm以內，準確找到目標芯線的位置。
ø3.5mm耳機座：當工作環境噪音太大時，可插入耳機，方便尋線測試使
用。
4段滑動開關：4段滑動開關(非接觸驗電NCV、關機OFF、工作照明LED、
尋線SCAN)
喇叭：當尋線(SCAN)測試的功能啟動後，喇叭聲音越大，表示信號越強。
「 」尋線功能鍵：當按下此尋線功能鍵時，電源指示燈亮起，表示尋
線測試的功能啟動。
RJ45(8 pin)插座：僅提供RJ45(8 pin)網路線的線序/故障測試的遠端器用
(1對1模式),需與MT-7071 LCD音頻線長產生器 的RJ45(8 pin)插座，共同
搭配使用。
注意！任何具有活電的線路，不可插入本插座中！
電池蓋。

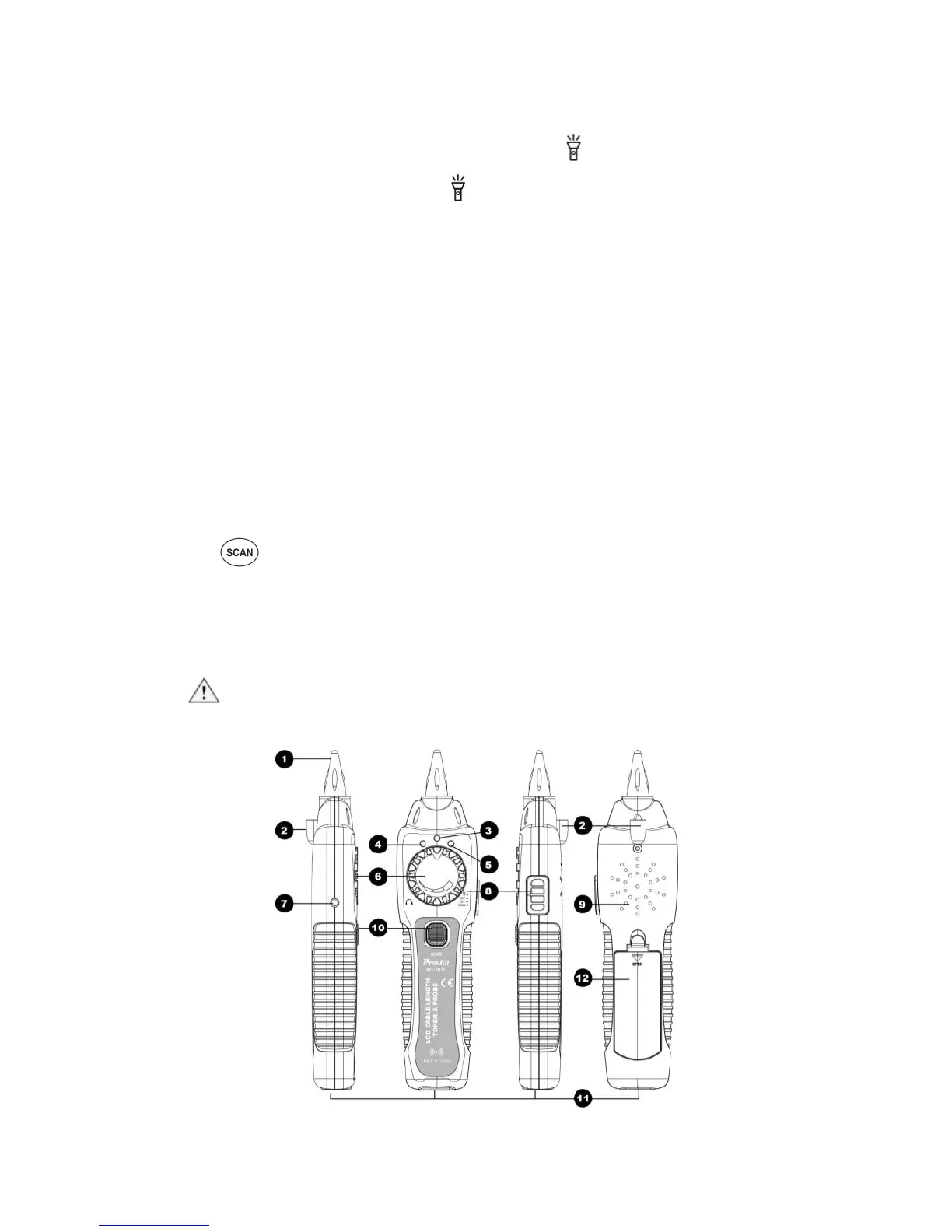

(圖二) MT-7071 接收器 外觀圖
