Pro'sKit MT-7071 - 屏蔽網路線和單股線連通測試

49

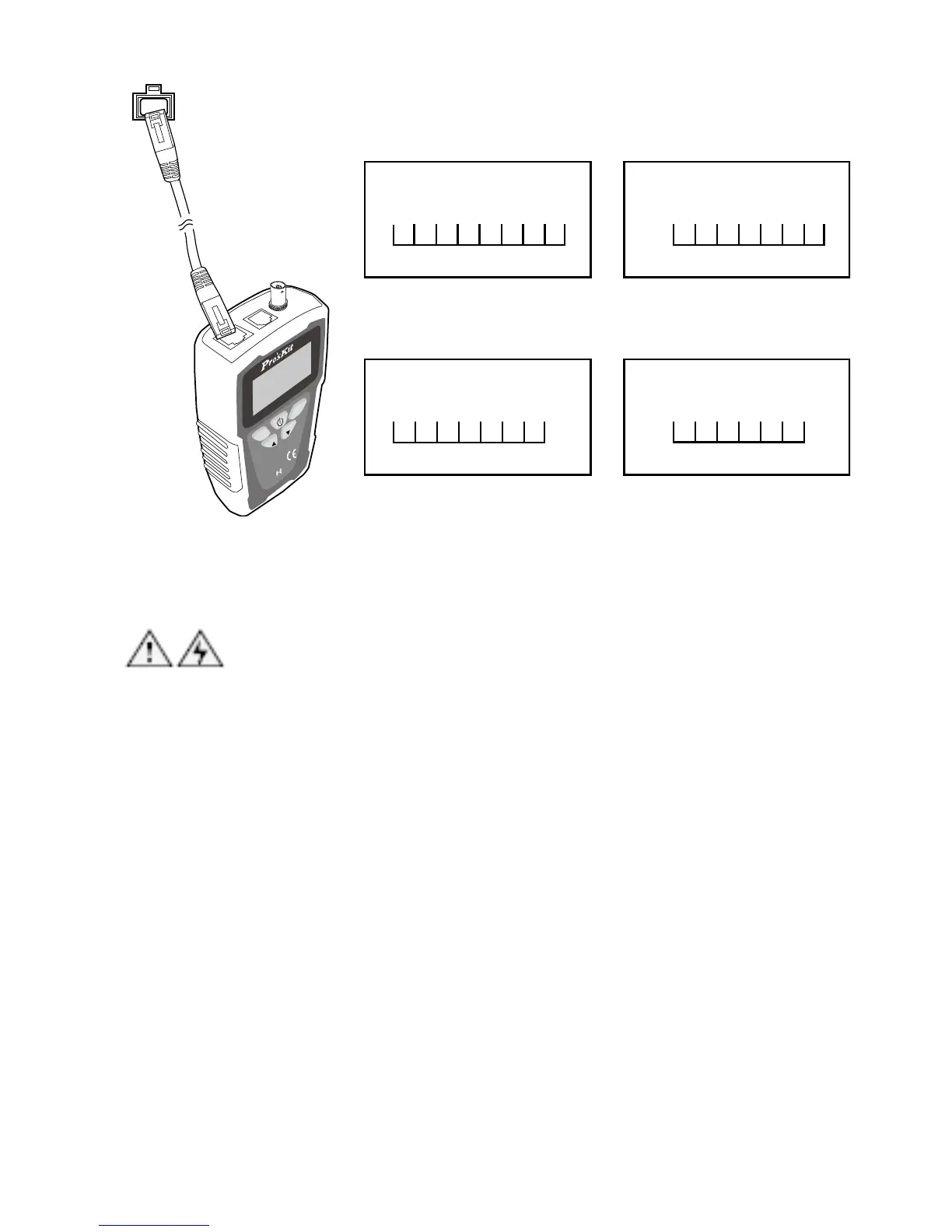

RJ45插座
L
CD CABLE LENGTH
T
ONER & P
R
OBE
M
T
-7071
TRANSMITTER
ENTER
RETURN
DOWN
UP
代表:(屏蔽線)連通
短路訊息 :
1 2 3 4 5 6 7 8 G
代表:(屏蔽線)故障
短路訊息 :
1 2 3 4 5 6 7 8 G
代表:(非屏蔽線)連通
短路訊息 :
1 2 3 4 5 6 7 8
代表:(非屏蔽線)故障
短路訊息 :
1 2 3 4 5 6 7 8
(圖十) 接入工作中的網路檢測
14．屏蔽網路線和單股線連通測試：
警告：測試前，應先將電源關閉。
當你需要確認網路線是否有屏蔽或電纜線的連通是否有接觸不良時，請依照下列
步驟進行：
1. 依(圖十一)所示，將MT-7071 LCD音頻線長產生器 在RJ11插座上，接
妥鱷魚夾轉接線後，與被測電纜線確實接妥。
2. 參閱「18.操作流程圖 B.(類型：)」，依照指示操作：選擇正確的…「電
話線」。
3. 參閱「18.操作流程圖 C.(線對測試)」，依照指示操作：進行線對測試。
4. 線對測試結果，顯示如下(圖十一)：
5. 當MT-7071 LCD音頻線長產生器上的結果顯示「短路訊息 」和「 3、4」
短路時，表示連通(阻抗<500±100Ω)。，結果顯示「開路 」，表示斷路
或是遮蔽不良和連通不良(阻抗>500±100Ω)。
