(图十) 接入工作中的网络检测
14．屏蔽网络线和单股线连通测试：
警告：测试前，应先将电源关闭。
当你需要确认网络线是否有屏蔽或电缆线的连通是否有接触不良时，请依照下列
步骤进行：
1. 依(图十一)所示，将MT-7071 LCD音频线长产生器 在RJ11插座上，接
妥鳄鱼夹转接线后，与被测电缆线确实接妥。
2. 参阅「18.操作流程图 B.(类型：)」，依照指示操作：选择正确的…「电
话线」。
3. 参阅「18.操作流程图 C.(线对测试)」，依照指示操作：进行线对测试。

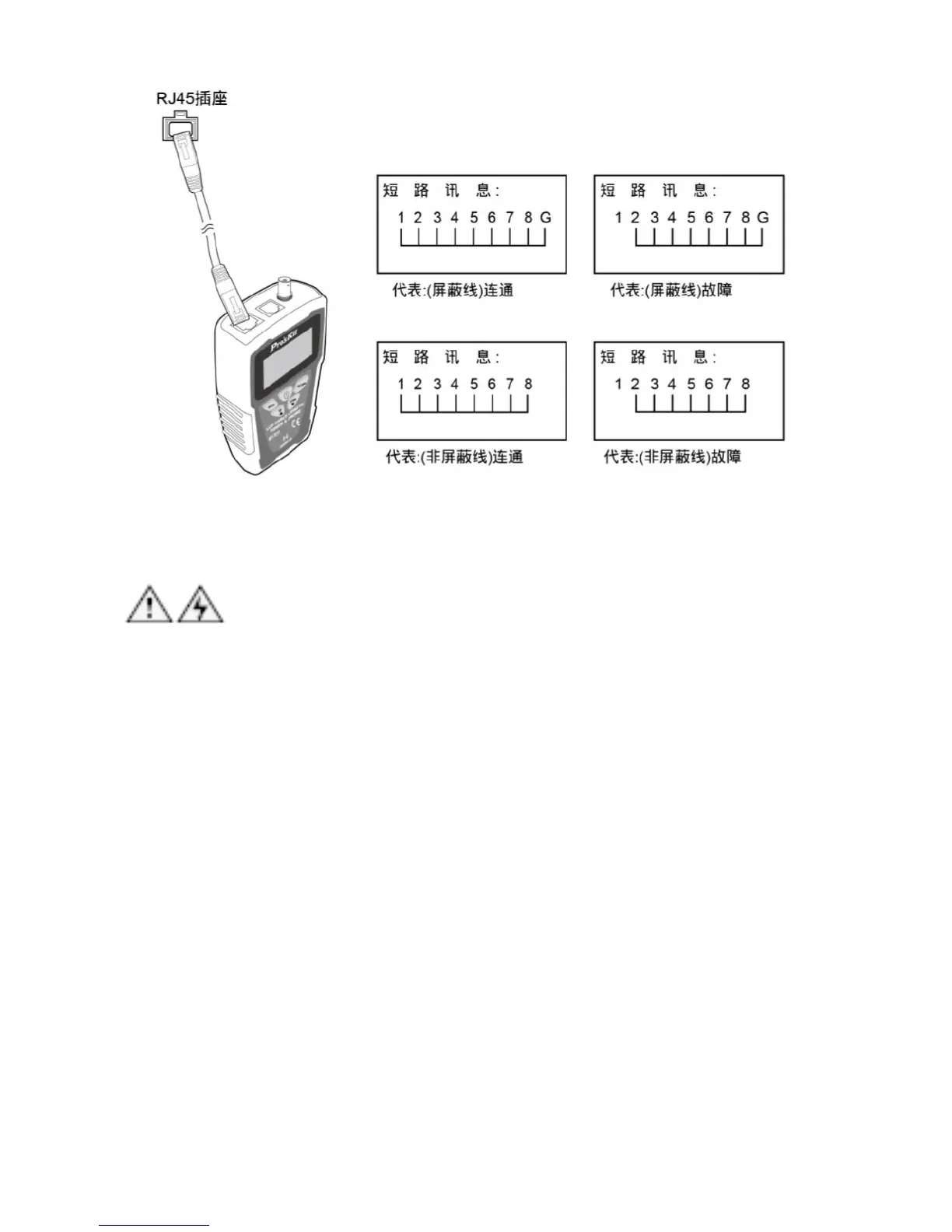

4. 线对测试结果，显示如下(图十一)：
5. 当MT-7071 LCD音频线长产生器上的结果显示「短路讯息 」和「 3、4」
短路时，表示连通(阻抗<500±100Ω)。， 结果显示「开路 」，表示断路
或是遮蔽不良和连通不良(阻抗>500±100Ω)。
